Página 3
7.5 Determinar el canal DMX......................43 7.6 Funciones del modo DMX......................43 7.7 Control por teclado......................... 50 7.8 Estructura general del menú......................55 7.9 Restablecer los ajustes de fábrica....................55 Datos técnicos............................56 DJ Lase RGB Pro Advanced 1000 Laser...
Página 4
Índice Cables y conectores..........................59 Eliminación de fallos..........................62 Limpieza............................... 65 Protección del medio ambiente....................... 66 DJ Lase RGB Pro Advanced 1000 Laser...
Página 6
1.1 Símbolos y palabras de advertencia En esta sección, se detallan los símbolos y palabras de advertencia que figuran en el este docu‐ mento. DJ Lase RGB Pro Advanced 1000 Laser...
Página 7
Esta combinación de símbolo y palabra de advertencia indica una situación de peligro potencial que, si no se evita, puede provocar daños materiales y ambientales. Señal de advertencia Clase de peligro Riesgo eléctrico. Radiaciones láser. Radiaciones ópticas peligrosas. DJ Lase RGB Pro Advanced 1000 Laser...
Página 8
Información general Señal de advertencia Clase de peligro Cargas suspendidas. Peligro en general. DJ Lase RGB Pro Advanced 1000 Laser...
Página 9
Alargue la vida útil del equipo realizando regularmente pausas de servicio y evitando encenderlo y apagarlo con frecuencia. Este producto no se puede utilizar en funciona‐ miento continuo. DJ Lase RGB Pro Advanced 1000 Laser...
Página 10
No mire nunca directamente al haz de láser o su reflejo. No mire nunca el haz láser a través de instrumentos que actúen como con‐ centradores ópticos (p. ej., lupa o lente) y asegúrese de que no se puedan desviar haces láser hacia zonas en las que se estén utili‐ DJ Lase RGB Pro Advanced 1000 Laser...
Página 11
¡Riesgo de lesiones oculares causadas por la alta intensidad de la luz! El equipo genera radiación luminosa de alta intensidad. Mirar directamente a la fuente de luz puede producir lesiones oculares. Nunca mire directamente a la luz. DJ Lase RGB Pro Advanced 1000 Laser...
Página 12
(FI). Como medida de precaución, desconecte el equipo de la red eléctrica cuando se aproximen tormentas eléctricas y si no va a utilizarlo durante un largo periodo de tiempo. DJ Lase RGB Pro Advanced 1000 Laser...
Página 13
En caso necesario, coloque debajo de ellos una protección adecuada o apoyos de fieltro para evitar que los pies de goma queden directamente en contacto con el suelo. DJ Lase RGB Pro Advanced 1000 Laser...
Página 14
Señalizar la zona de peligro que circunda al láser con los rótulos correspondientes cuando el desarrollo del evento haga necesario el acceso directo de personas al dispositivo láser (p. ej., al escenario o al estudio). DJ Lase RGB Pro Advanced 1000 Laser...
Página 15
Instruir al personal en base a la evaluación de riesgos y hacer que se familiarice con las medidas de protección necesarias. Facilitar al personal el equipo de protección individual (EPI) necesario. DJ Lase RGB Pro Advanced 1000 Laser...
Página 16
Control manual con entrada del texto y cuenta atrás via teclado USB Se visualizan los diferentes menús en el display y simultáneamente como projección de láser Seguridad por interruptor llave Sirve para el montaje en traversas y techos. DJ Lase RGB Pro Advanced 1000 Laser...
Página 17
Todas las tareas de montaje, desplazamiento y mantenimiento en el equipo se realizarán utili‐ zando una plataforma de trabajo adecuada y restringiendo el acceso a la zona debajo del equipo hasta que se finalicen los trabajos. DJ Lase RGB Pro Advanced 1000 Laser...
Página 18
Existe riesgo de sufrir lesiones oculares y daños irreversibles. Cuando realice trabajos en el dispositivo láser, utilice siempre unas gafas de pro‐ tección de láser de las dimensiones correctas conforme a DIN EN 207. DJ Lase RGB Pro Advanced 1000 Laser...
Página 19
(p. ej., por medio de pantallas, cabinas o límites de dirección establecidos por software). Proteja con pantallas los haces láser unos de otros cuando utilice varios láseres a la vez. Instale el láser de tal forma que no alcance zonas con tráfico. DJ Lase RGB Pro Advanced 1000 Laser...
Página 20
Conecte un interruptor de seguridad homologado (no incluido) al conector hembra del equipo previsto para ello. En caso de peligro, el láser se tiene que poder desconectar de forma segura pul‐ sando el interruptor de seguridad. DJ Lase RGB Pro Advanced 1000 Laser...
Página 21
Durante el montaje y puesta en funcionamiento, asegúrese de cumplir siempre las normativas y reglamentos de su país. Fije siempre el equipo con un segundo elemento de sujeción, por ej., un cable de seguridad o una cadena de fijación. DJ Lase RGB Pro Advanced 1000 Laser...
Página 22
Accionando el interruptor de seguridad conectado, el haz de láser se apagará de inmediato. Respete las instrucciones de seguridad y las instrucciones en materia del uso proyectado del fabricante del interruptor de seguridad de que se trate. DJ Lase RGB Pro Advanced 1000 Laser...
Página 23
¡Posibles daños por fugas en las baterías! Las pilas o baterías recargables pueden tener fugas y dañar permanentemente el equipo. Extraiga las pilas o las baterías recargables del equipo si no va a utilizarlo durante mucho tiempo. DJ Lase RGB Pro Advanced 1000 Laser...
Página 24
No conecte la entrada y la salida DMX a equipos de audio, por ejemplo mezcla‐ dores o amplificadores. Utilice cables DMX especiales para el cableado y no cables de micrófono nor‐ males. DJ Lase RGB Pro Advanced 1000 Laser...
Página 25
Conecte la salida DMX del equipo Master con la entrada DMX del primer equipo Slave. A continuación, conecte la salida DMX del primer equipo Slave con la entrada DMX del segundo equipo Slave, etc. DJ Lase RGB Pro Advanced 1000 Laser...
Página 26

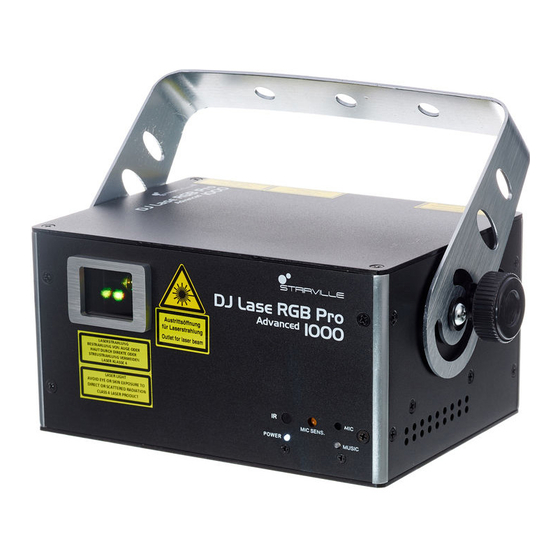

Conexiones y elementos de mando Conexiones y elementos de mando Cara delantera ö DJ Lase RGB Pro I000 Advanced MIC SENS. POWER MUSIC ' & DJ Lase RGB Pro Advanced 1000 Laser...
Página 27
5 [Mic Sensitivity] | Reguladores de la sensibilidad de entrada del micrófono integrado para el control sincronizado con música 6 [POWER] | Display LED, está permanentemente iluminada en blanco con el equipo encendido 7 [IR] | Receptor de infrarrojo para las señales del mando a distancia suministrado DJ Lase RGB Pro Advanced 1000 Laser...
Página 28
Conexiones y elementos de mando Lado posterior DJ Lase RGB Pro ILDA THROUGH I000 Advanced CONTROL LASER ILDA INPUT DMX-512 POWER DMX OUT DMX IN MENU DOWN ENTER PS 2 INTERLOCK REMOTE LOCK DJ Lase RGB Pro Advanced 1000 Laser...
Página 29
[ENTER] | Selecciona una opción del modo de funcionamiento correspondiente, confirma el valor ajustado. 17 [PS 2] | Borna de cable para el adaptador USB del teclado USB (en el suministro) 18 Interruptor llave de seguridad. Activa/desactiva la salida de láser. DJ Lase RGB Pro Advanced 1000 Laser...
Página 30
19 Conexión para un interruptor de seguridad disponible opcionalmente (parada de emergencia). En el volumen de suministro se incluye un adaptador para interruptores con clavija jack. 20 [DMX IN] | Entrada DMX [DMX OUT] | Salida DMX DJ Lase RGB Pro Advanced 1000 Laser...
Página 31
Conexiones y elementos de mando Mando a distancia por infra‐ rrojos ö & -/-- DJ Lase RGB Pro Advanced 1000 Laser...
Página 32
[0] a [9] del teclado. [C] | Cambia al siguiente patrón. 7 Sin función 8 Inicia el programa en orden aleatorio. 9 Inicia un programa controlado al ritmo de la música en orden aleatorio. DJ Lase RGB Pro Advanced 1000 Laser...
Página 33
¡Riesgo de lesiones por montaje incorrecto! En caso de manejo incorrecto, existe riesgo de lesiones. No utilice el láser hasta que haya recibido el visto bueno y bajo la supervisión de un responsable de seguridad láser. DJ Lase RGB Pro Advanced 1000 Laser...
Página 34
Ponga la llave de seguridad en la posición "OFF" para apagar el haz de láser y retire la llave. Guarde la llave de seguridad en un lugar protegido. Apague el equipo por medio del interruptor principal. Además, puede desconectar el equipo de la red eléctrica. DJ Lase RGB Pro Advanced 1000 Laser...
Página 35
Cambie el correspondiente valor indicado con [UP] y [DOWN] y confirme los nuevos valores con [ENTER]. Para volver al menú principal sin guardar sus cambios, pulse [MENU]. Todos los ajustes permanecen guardados cuando desconecta el equipo de la red eléctrica. DJ Lase RGB Pro Advanced 1000 Laser...
Página 36
Modo IR, control mediante mando a distancia. oN, oFF "rSET" Restablecer los ajustes de fábrica. Modifique el valor mostrado en cada caso con [UP] y [DOWN] y confirme con [ENTER]. Para volver al menú principal sin guardar sus cambios, pulse [MENU]. DJ Lase RGB Pro Advanced 1000 Laser...
Página 37
"Aut 3" Modo automático 3, programa con el lema programado "New Year". "Aut 4" Modo automático 4, programa con el lema programado "Christmas". "Aut 5" Modo automático 5, programa con el lema programado "Love". DJ Lase RGB Pro Advanced 1000 Laser...
Página 38
"Aut 7" Modo automático 7, programa con el lema programado "Party". "Aut 8" Modo automático 8, programa con el lema programado "Hallo‐ ween". "Aut 9" Modo automático 9, programa con el lema programado "Music". DJ Lase RGB Pro Advanced 1000 Laser...
Página 39
"Sou 5" Modo Sound 5, programa con el lema programado "Love". "Sou 6" Modo Sound 6, programa con el lema programado "Birthday". "Sou 7" Modo Sound 7, programa con el lema programado "Party". DJ Lase RGB Pro Advanced 1000 Laser...
Página 40
Significado "tEXt" Modo Text 1, los textos "t-01" "t-09" son proyectados en una secuencia continua. "t-01" Modo Text 2, el texto "t-01" se proyecta. "t-09" Modo Text 9, el texto "t-09" se proyecta. DJ Lase RGB Pro Advanced 1000 Laser...
Página 41
"SEtt" Ajuste con [UP] y [DOWN] los valores para hora, fecha y día de la semana y confirme cada valor configurado [ENTER]. Para volver al menú principal sin guardar sus cambios, pulse [MENU]. DJ Lase RGB Pro Advanced 1000 Laser...
Página 42
En ese modo, el equipo es controlado por medio de un controlador DMX. Pulse [MENU] para abrir el menú principal. Pulse repetidamente [MENU] o [UP] y [DOWN] para seleccionar la opción del menú "dMX" y confirme con [ENTER]. DJ Lase RGB Pro Advanced 1000 Laser...
Página 43
Para volver al menú principal sin guardar sus cambios, pulse [MENU]. 7.6 Funciones del modo DMX Canal Valor Función Selección del modo de servicio 0 … 9 Apagar láser 10 … 49 Modo Auto 50 … 99 Modo Sound DJ Lase RGB Pro Advanced 1000 Laser...
Página 45
96 … 127 Grupo de patrones 4 128 … 159 Grupo de patrones 5 160 … 191 Grupo de patrones 6 192 … 223 Grupo de patrones 7 224 … 255 Grupo de patrones 8 DJ Lase RGB Pro Advanced 1000 Laser...
Página 46
Conversión a un solo color 112 … 159 Movimiento multicolor arriba y abajo, aumentando la velocidad 160 … 207 Movimiento multicolor de izquierda a derecha, aumentando la velocidad 208 … 255 Efecto estroboscópico, aumentando la velocidad DJ Lase RGB Pro Advanced 1000 Laser...
Página 47
0 … 127 Posición fija del eje Y 128 … 191 Rotación del eje Y en sentido horario 192 … 255 Rotación del eje Y en sentido antihorario Velocidad de la rotación del eje Y DJ Lase RGB Pro Advanced 1000 Laser...
Página 48
Velocidad de la rotación del eje Z de lento a rápido Movimiento del eje X 0 … 127 Posición fija, ajustable en el eje X 128 … 191 Rotación alrededor del eje X en sentido horario DJ Lase RGB Pro Advanced 1000 Laser...
Página 49
Velocidad del movimiento en el eje Y de lento a rápido Efecto onda 0 … 255 Tamaño de onda en aumento Efecto onda 0 … 255 Frecuencia de onda en aumento Efecto onda DJ Lase RGB Pro Advanced 1000 Laser...
Página 50
Pulsando el botón de inicio, se abre el menú principal (). Pulse las teclas de flecha y para cambiar entre los opciones del menú. Confirme con [Enter] para abrir un menú subordinado y activar una selección. DJ Lase RGB Pro Advanced 1000 Laser...
Página 51
Pulse de nuevo la tecla para continuar con el programa. [RGB | Cambio manual entre los colores fijos rojo, verde, amarillo, azul, Color] fucsia y blanco. [Mirror] Reflejo del eje X y Y Cada pulsación del botón refleja un nivel. DJ Lase RGB Pro Advanced 1000 Laser...
Página 52
Activa el movimiento en dirección Y: el texto introducido se des‐ plaza de abajo a arriba y viceversa. La velocidad de la animación puede ajustarse con las teclas de flecha y . Pulse de nuevo la tecla para desactivar la función. DJ Lase RGB Pro Advanced 1000 Laser...
Página 53
Sin función [Play Time] Sin función [Mirror] Reflejo del eje X y Y Cada pulsación del botón refleja un nivel. [Del] Tecla de borrado. Con esta tecla se borra el texto del programa abierto. DJ Lase RGB Pro Advanced 1000 Laser...
Página 54
Tecla de desplazamiento. Activa la siguiente memoria de programa en la que se almacena el texto. [Pause] Detiene el programa en marcha en el movimiento del patrón actualmente proyectado. Pulse de nuevo la tecla para continuar con el programa. DJ Lase RGB Pro Advanced 1000 Laser...
Página 55
Para restablecer los ajustes de fábrica del equipo, abra el menú SYSTEM (véase ), seleccione la opción de menú "rSET" y confirme con [ENTER]. Todos los ajustes se restablecen inmediata‐ mente sin que se le pida confirmación. DJ Lase RGB Pro Advanced 1000 Laser...
Página 56
> 20 Kpps @ ±20 ° Ángulo de desviación 1 … 36° Conexiones de entrada alimentación de tensión conector de alimentación IEC macho C14 ILDA Input/ILDA Through 2 × terminal de entrada ILDA de 25 polos DJ Lase RGB Pro Advanced 1000 Laser...
Página 57
291 mm × 210 mm × 200 mm (con arco de soporte) Peso 3,6 kg Condiciones ambientales Rango de temperatura de 0 °C a 40 °C Humedad relativa del aire 20 %…80 % (sin condensación) DJ Lase RGB Pro Advanced 1000 Laser...
Página 58
Datos técnicos Más información Espectro de color Láser de animación sí Láser de rejilla Modulación analógica DJ Lase RGB Pro Advanced 1000 Laser...
Página 59
El terminal ILDA es una entrada reservada para equipos de control de láser que generan señales en concordancia con las normas y reglamentaciones de la International Laser Display Association (ILDA). Por medio de la salida ILDA del equipo, se pueden conectar otros equipos de láser ajenos. DJ Lase RGB Pro Advanced 1000 Laser...
Página 60
Intensidad+ Bloqueo (Interlock) A Señal específico del usuario 1+ Señal específico del usuario 2+ Señal específico del usuario 3+ Señal específico del usuario 4+ Señal de respuesta del equipo Cierre (Shutter) X– Y– DJ Lase RGB Pro Advanced 1000 Laser...
Página 61
Cables y conectores Intensidad – Bloqueo (Interlock) B R– G– B– Señal específico del usuario 1– Señal específico del usuario 2– Señal específico del usuario 3– Señal específico del usuario 4– masa DJ Lase RGB Pro Advanced 1000 Laser...
Página 62
Los trabajos y reparaciones en láseres de clase 4 deberán ser siempre realizados por personal técnico especializado. En este apartado, se describen algunos fallos que pueden ocurrir durante el uso y las medidas adecuadas para poner en funcionamiento el equipo. DJ Lase RGB Pro Advanced 1000 Laser...
Página 63
En el momento en que el equipo recibe la señal del mando a distancia, se ilumina brevemente el LED "MUSIC". 3. Compruebe la pila del mando a distancia. DJ Lase RGB Pro Advanced 1000 Laser...
Página 64
Eliminación de fallos Si no se puede resolver un fallo de la manera aquí descrita, contacte con nuestro servicio téc‐ nico, ver www.thomann.de. DJ Lase RGB Pro Advanced 1000 Laser...
Página 65
Utilice exclusivamente los agentes lim‐ piadores de pH neutro, sin disolvente y no abrasivo. Limpie el equipo con un paño ligeramente humedecido que no deje pelusas. DJ Lase RGB Pro Advanced 1000 Laser...
Página 66
Proteja las baterías de litio desgastadas adecuadamente contra cortocircuito, por ejemplo pegando cinta adhesiva sobre los polos. Deseche las baterías de litio montados junto con el equipo. Consulte por favor por una instalación de recogida correspondiente. DJ Lase RGB Pro Advanced 1000 Laser...
Página 67
Para desechar adecuadamente el producto y sus componentes, deposite el equipo en un centro de reciclaje autorizado. Respete todas las normas y reglamentaciones aplicables en el país. En caso de dudas, contacte con un centro de reciclaje autorizado. DJ Lase RGB Pro Advanced 1000 Laser...
