Componente Lossnay para uso residencial, comercial o en la industria ligera

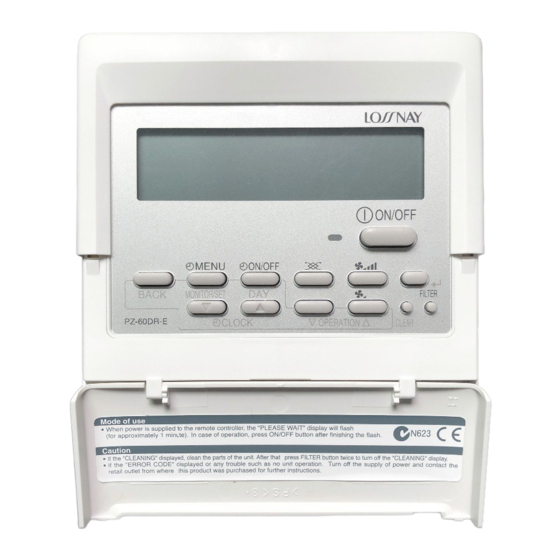

Mando a distancia Lossnay
PZ-60DR-E
Instrucciones de funcionamiento
Este mando a distancia deberá conectarse a una unidad Lossnay y permitirá
ponerla en marcha, pararla, seleccionar el modo de ventilación y seleccionar la
velocidad de giro del ventilador.
Para garantizar que el mando a distancia y la unidad Lossnay se pueden utilizar
de manera correcta y segura, es importante que lea íntegra y atentamente este
manual del usuario.
1 Precauciones de seguridad ......................................................... 56
2 Nombres de los componentes ..................................................... 58
3 Ajuste del día de la semana y la hora .......................................... 60
4 Utilización del mando a distancia ................................................. 61
ON/OFF
5 Cuidado y mantenimiento ............................................................ 70
6 Reparaciones ............................................................................... 71
7 Especificaciones .......................................................................... 72
– 55 –
Índice
Configuración típica del sistema ..........................................................61
Utilización del temporizador .................................................................63
1 Utilización del temporizador semanal ......................................63
2 Utilización del temporizador simple ..........................................66
Purga nocturna activa ..........................................................................68
Uso del bloqueo de operaciones .........................................................69
Control central .....................................................................................70
Interconexión con un dispositivo externo .............................................70
Español

Publicidad

loading

Resumen de contenidos para Mitsubishi Electric Lossnay PZ-60DR-E

  • Página 1 Componente Lossnay para uso residencial, comercial o en la industria ligera Mando a distancia Lossnay Español PZ-60DR-E Instrucciones de funcionamiento Índice 1 Precauciones de seguridad ............56 2 Nombres de los componentes ............. 58 3 Ajuste del día de la semana y la hora .......... 60 4 Utilización del mando a distancia ..........
  • Página 2 Precauciones de seguridad Según el nivel de posibles daños, las advertencias se clasifican según se indica a continuación. Indica una condición o funcionamiento que, tratado de manera incorrecta, puede provocar lesiones graves o la AVISO muerte. Indica una condición o funcionamiento que, tratado de manera incorrecta, puede provocar lesiones corporales o PRECAUCIÓN daños materiales.
  • Página 3 PRECAUCIÓN Mantenga los materiales peligrosos alejados de este equipo. No utilice objetos puntiagudos para pulsar los botones. No instale este equipo en lugares donde exista riesgo de pérdida de La utilización de objetos puntiagudos puede provocar electrocución o gas combustible. La presencia de gas combustible puede provocar fallos del equipo.
  • Página 4 Nombres de los componentes Sección de pantalla Para esta explicación, se Día de la semana muestran iluminadas todas las partes de la pantalla. En Muestra el día de la semana actual. condiciones de uso reales, Indicador de bloqueo sólo estarán iluminados los Pantalla “TIME/TIMER”...
  • Página 5 Sección de control Luz indicadora de Botón ON/OFF funcionamiento Encendido durante el funcionamiento Permite encender y parar el de la unidad. Parpadea cuando se equipo. Permite cambiar entre el produce un problema. funcionamiento normal y la ventilación de 24 horas (con velocidad extra baja Botón selector del ventilador) cuando se ha activado de funciones...
  • Página 6 Nota: Ajuste del día de la semana y la hora Los ajustes definidos en los pasos 2 y 3 se cancelarán si pulsa el botón BACK 2 antes de pulsar el botón Utilice esta pantalla para cambiar el día de la semana y la hora 5.
  • Página 7 Utilización del mando a distancia Configuración típica del sistema Se pueden utilizar hasta dos mandos a distancia en cualquier caso. Control con dos mandos a distancia • Cuando haya dos mandos a distancia individuales instalados, tendrán prioridad las señales de control más recientes. Funcionamiento independiente de la unidad Lossnay: Lossnay Mando(s) a distancia...
  • Página 8 Indicador de puntos Botón ON/OFF Botón selector de funciones Botón de ajuste de la velocidad del ventilador Botón de selección de la velocidad Extra baja del ventilador Operación Botón Elementos en pantalla Secuencia 1. Poner en marcha la unidad Pulse el botón [ ON/OFF] y confirme que la luz indicadora de funcionamiento se Lossnay enciende.
  • Página 9 Pulsación del botón selector de funciones Modo de Indicador ventilación Los indicadores cambiarán AUTO automáticamente en función de las condiciones ambientales. * Si se selecciona “HEAT EX.” o “BY-PASS” y 1 y 2 parpadean alternándose HEAT EX. en un intervalo de cinco segundos en el indicador de puntos, se recomienda seleccionar “AUTO”.
  • Página 10 <Cómo configurar el temporizador semanal> 1. Asegúrese de que se encuentra en la pantalla de control estándar y de que el indicador del temporizador semanal 1 se muestra en la pantalla. 2. Pulse el botón [ MENU] b para que aparezca “TIMER SET” en la pantalla (en 2).
  • Página 11 <Cómo configurar el temporizador semanal> <Cómo visualizar los ajustes del temporizador semanal> Muestra la operación seleccionada ON (encendido) Muestra la hora ajustada Configuración del temporizador u OFF (apagado) * No aparece si no se ha configurado la operación. Muestra el ajuste de velocidad del ventilador 5.
  • Página 12 <Cómo configurar el temporizador simple> 2 Utilización del temporizador simple Puede configurar el temporizador simple de cualquiera de las tres formas Ajuste del temporizador siguientes. • Sólo hora de puesta en marcha: La unidad Lossnay se pone en marcha cuando haya transcurrido el tiempo Acción ON (encendido) u OFF fijado.
  • Página 13 <Visualización de las configuraciones actuales del temporizador Ejemplos simple> Si se han configurado las horas de encendido y apagado en el temporizador simple, el funcionamiento y la pantalla son según se indica a continuación. Ajuste del temporizador Ejemplo 1: Inicie el temporizador, con la hora de encendido fijada más temprano que la hora de apagado.
  • Página 14 Purga nocturna activa El modo de purga nocturna se utiliza durante el verano para ventilar automáticamente un ambiente durante la noche, mientras el aparato de aire El modo de purga nocturna está activo; el sistema no funciona acondicionado está parado, para descargar el calor acumulado y, en consecuencia, reducir la carga de climatización para la mañana siguiente.
  • Página 15 Uso del bloqueo de operaciones <Cómo bloquear los botones> 1. Mientras pulsa el botón FILTER 4, mantenga pulsado el botón [ ON/OFF] 1 Bloqueo de los botones del mando a distancia (bloqueo de funcionamiento) durante 2 segundos. Aparece el indicador de bloqueo (en 1), indicando que se Si lo desea, puede bloquear los botones del mando a distancia.
  • Página 16 Control central Cuidado y mantenimiento “CENTRAL” aparecerá en la pantalla cuando se hayan bloqueado las operaciones en el controlador centralizado o si la opción REMOTE está activada en la selección Botón Indicador Secuencia de entrada remota, y también durante el modo de prioridad de interconexión externa (durante la interconexión, cuando el modo de interconexión sea “Prioridad de la Limpieza del señal de entrada externa”).
  • Página 17 Reparaciones <Códigos de error parpadeantes> Sistema básico Sistema M-NET indicadora de indicadora de funcionamiento funcionamiento (parpadeando) (parpadeando) ERROR CODE ERROR CODE Pantalla alternante Nº dirección de la unidad Nº de unidad Nº de unidad Pantalla alternante El número de teléfono de contacto aparecerá si se ha activado la opción CALL. Pulse el botón CLEAR una vez para que aparezca el número de teléfono de contacto, incluso si no hay ningún código de error en pantalla.
  • Página 18 Especificaciones Elemento Detalles Dimensiones 120 (Al) × 130 (An) × 19 (Pr) mm Peso 0,2 kg Fuente de alimentación Corriente directa de 10 a 15 V (suministrada desde la unidad Lossnay) Consumo de energía eléctrica 0,3 W Condiciones medioambientales de 0 °C a 40 °C, de 30% a 80% de humedad relativa Composición –...
