6.3

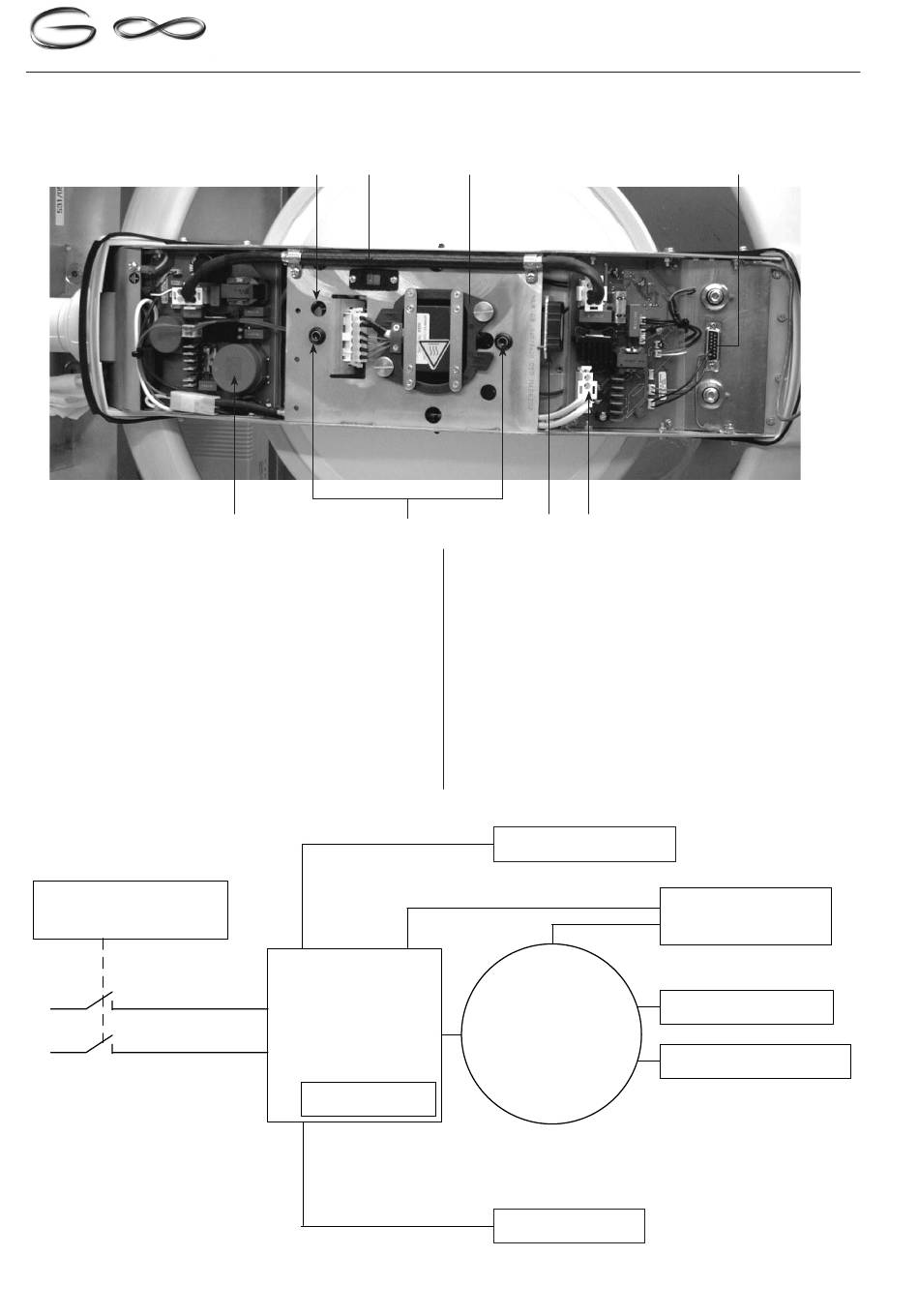

G8 cupola
1 Failover to backup card
2 Lifecycle LED reset
3 Bulb holder
4 Electronic control card 'A'
5 Safety switch
6 Fan
7 Electronic control card 'B'
8 Hanauvision connector
V 1-3
= 12 V power supply
V 2
= earth
V 5-6
= Autofocus presence
V 11-12 = Data presence
Safety switch
Interruptor de seguridad
Bulb holder cover
Tapa soporte lámpara
24V AC/DC
Input voltage
Tensión de entrada
64
1
2
4
Electronic circuit boards
A and B
Tarjetas electrónicas de mando
A y B
Fan
Ventilador
6.3
Cúpula del G8
3
5
6
1 Tarjeta de paso a emergencia
2 Puesta a cero del indicador Lifecycle
3 Soporte lámpara
4 Tarjeta electrónica de control "A"
5 Interruptor de seguridad
6 Ventilador
7 Tarjeta electrónica de mando "B"
8 Conector Hanausvision
V 1-3
= Alimentación 12V
V 2
= masa
V 5-6
= Presencia Autofocus
V 11-12 = Presencia Data
Reset Lifecycle
Puesta a cero Lifecycle
Bulb holder
Soporte lámpara
Control keypad
Teclado de control
013822301
Surgical light
Lámpara de quirófano
8
7
Failover to backup
Paso a emergencia
Main bulb
Bombilla principal
Backup bulb
Bombilla de emergencia
Technical Manual / Manual técnico
