G8 Electronic Circuit Board 'A; Tarjeta Electrónica "A" Del G8 - Maquet G8 Manual Tecnico

Surgical light
Lámpara de quirófano
6.4

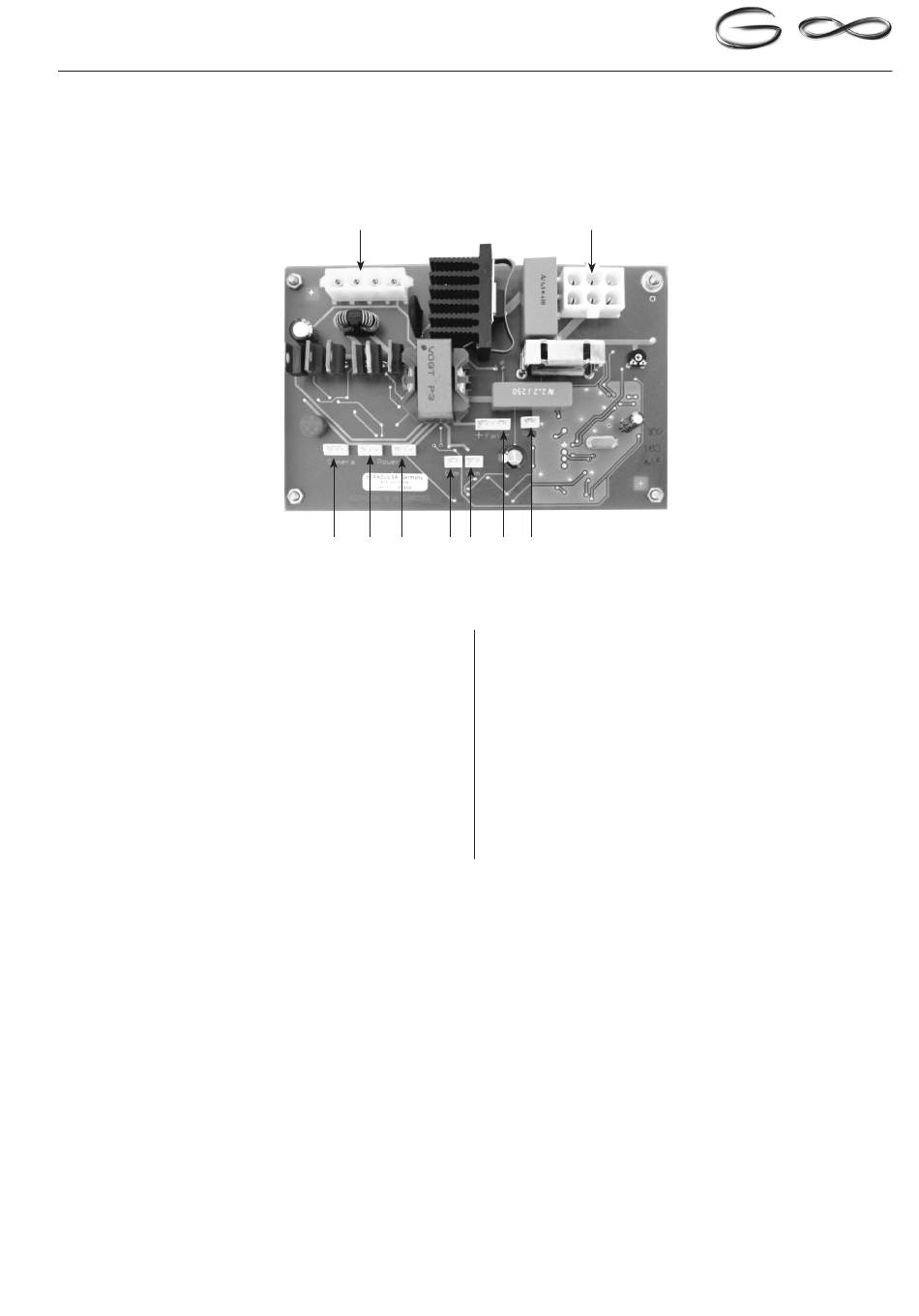

G8 electronic circuit board 'A'

568100188
1 Main bulb power supply connector
2 Electronic circuit board 'B' connector
3 Camera connector, 24 V AC/DC
(centre pin not used)
4 Control keypad input voltage connector
(centre pin not used)
5 Extra connector, 24 V AC/DC
(centre pin not used)
6 Control keypad light intensity connector
7 Control keypad connector
8 Fan connector, 24 V DC
(3 centre pins not used)
9 Lifecycle LED reset connector
Technical Manual / Manual técnico
6.4
1
3 4 5 6 7 8
1 Conector de la alimentación de la bombilla principal
2 Conector de la tarjeta electrónica "B"
3 Conector de la cámara, 24V AC/DC
4 Conector de la tensión de entrada del teclado de control
5 Conector suplementario 24V AC/DC
6 Conector de la intensidad luminosa del teclado de control
7 Conector del teclado de control
8 Conector del ventilador 24V DC
9 Conector de la puesta a cero del indicador Lifecyle
013822301
Tarjeta electrónica "A" del G8
568100188
2
9
(macho central libre)
(macho central libre)
(macho central libre)
(tres machos centrales libres)
65
