Tabla de Diagnóstico
1 DESTELLO
Circuito abierto de los
sensores de seguridad
(cable cortado o
desconectado).
O
2 DESTELLOS
Cable en cortocircuito o
conexión invertida en
cables negro/blanco en
sensores de seguridad.
3 DESTELLOS
Cortocircuito en el control
o en uno de sus cables.
4 DESTELLOS
Sensores de seguridad
levemente desalineados
(luz débil o destellante).
5 DESTELLOS
Sobrecalentamiento del
motor o falla del sensor de
RPM. Desenchufe la unidad
para reponer su estado.
6 DESTELLOS
Falla en el circuito del
motor.
Cambie el receptor
Tarjeta de lógica.
Unidad de
diagnóstico
en el motor
LED o
LED de
diagnóstico
Botón de
"Aprendizaje"
(Learn)
Síntoma: Una o ambas luces indicadoras de los sensores de seguridad
no están encendidas.
• Inspeccione los cables de los sensores (posible cortocircuito en un grapa de fijación),
verifique la polaridad de los cables (conexión invertida de cables negro y blanco), un
cable podría estar cortado o desconectado, cambie o conecte el cable, según sea
necesario.
• Desconecte todos los cables de la parte trasera del motor.
• Desmonte los sensores de las ménsulas y acorte los cables 30 a 60 cm (1 o 2 pies)
hacia atrás de cada sensor.
• Vuelva a conectar al motor los cables del emisor del haz. Si la luz indicadora del
emisor se enciende, conecte el receptor.
• Proceda a alinear los sensores; si las luces indicadoras se encienden, cambie los
cables de los sensores. Si las luces indicadoras no se encienden, cambie los sensores
de seguridad.
Síntoma: La luz (LED) del control no se enciende.
• Inspeccione los cables y el control para detectar si hay un cortocircuito (por ejemplo,
en una grapa de fijación), y repare lo que sea necesario.
• Desconecte los cbles del control y haga contacto entre ellos. Si el motor arranca,
cambie el control.
• Si el motor no arranca, desconecte del panel del motor los cables que vienen del
control. Haga un puente momentáneo entre los terminales rojo y blanco. Si el motor
arranca, cambie los cables entre el control y el motor.
Síntoma: La luz indicadora del emisor está encendida normalmente, pero la luz del
receptor se enciende débilmente o intermitentemente.
• Alinear el receptor, limpiarlo y reajustar la ménsula.
• Verifique que el riel guía de la puerta esté firmemente unido a la pared y que no se
mueva.
Síntoma: El motor se ha sobrecalentado, el motor no funciona, sensor de RPM =
Recorrido corto de 15 a 20 cm (6 a 8 pulg.).
• Desenchufe la unidad para reponer su estado. Trate de hacer funcionar el motor, revise
el código de diagnóstico.
• Si todavía está destellando 5 veces y el motor se mueve unas 15 a 20 cm (6 a 8 pulg.),
cambie el sensor de RPM.
• Si el motor no funciona, se ha sobrecalentado. Espere 30 minutos y vuelva a intentar
hacarlo funcionar. Si aun así el motor no funciona, cambie la tarjeta lógica.
Síntoma: El motor no funcione.
• Cambie la tarjeta lógica, ya que el motor en sí raramente falla.
Sensor de
seguridad instalado

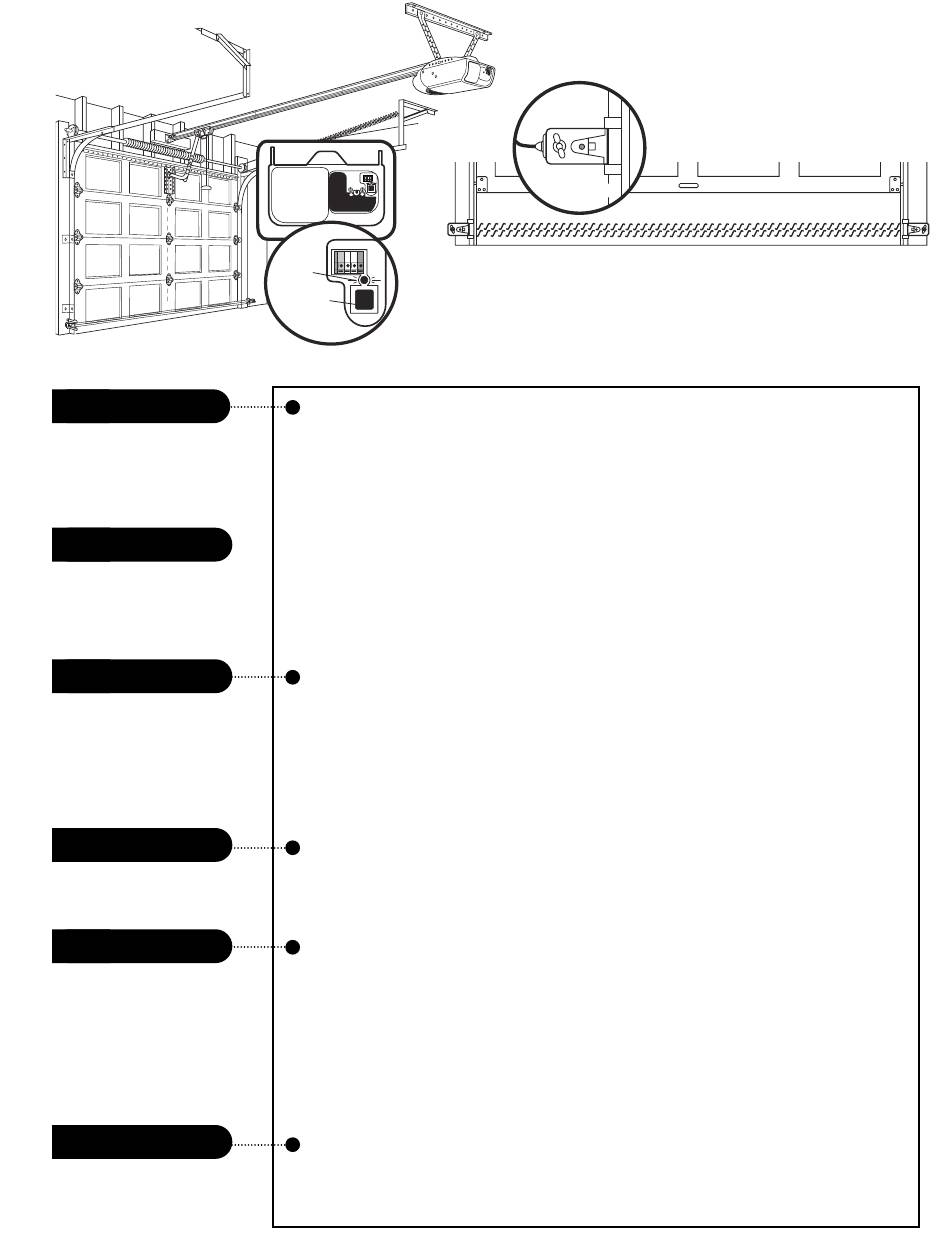

El abre-puertas de garaje tiene un sistema de autodiagnóstico.
Cuando la luz del botón "Aprendizaje" ("Learn") destella y luego
hace una pausa, significa que puede haber un problema.
Consulte la siguiente Tabla de Diagnóstico.
