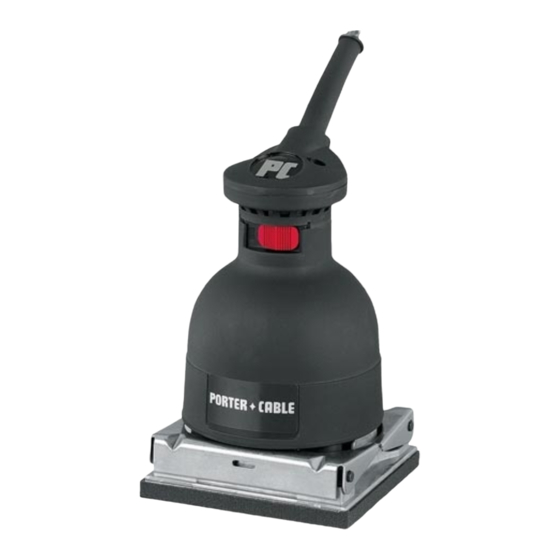

Porter Cable SPEED-BLOC 330 Manual De Instrucciones

Lijadora para acabados con aislamiento doble
Ocultar thumbs

Publicidad

Idiomas disponibles

Idiomas disponibles

Enlaces rápidos

Descargar este manual
Instruction
manual
To learn more about Porter-Cable
visit our website at:
http://www.porter-cable.com
Copyright © 2005 Porter-Cable
ESPAÑOL: PÁGINA 15
FRANÇAISE : PAGE 29
Double Insulated
SPEED-BLOC ®
Finishing Sander
Please make certain that the person who is
to use this equipment carefully reads and
understands these instructions before
starting operations.
The Model and Serial No. plate is located on the main
housing of the tool. Record these numbers in the
spaces below and retain for future reference.
Model No. ______________________________________
Type ___________________________________________
Serial No. _______________________________________
MODEL 330
IMPORTANT
Part No. A14115 - 09-26-05 Rev. A
