- Página 1 GC 308 R ES Manual de montaje e instalación 203850-00 47.0638 / V4 - 11/2022...
- Página 2 GC 308 R Traducción del manual de instrucciones original 203845 para versiones de dispositivo 0100 Tabla de contenido Responsabilidad del producto ...............3 Seguridad ....................3 Utilización según prescripción ..................3 Indicaciones de seguridad ....................3 Trabajo consciente de la seguridad ................4 Trabajo consciente del medioambiente ..............4 Descripción ....................5...
- Página 3 Seguridad 1. 1 Utilización según prescripción El detector de movimiento GC 308 R solo debe utilizarse para el accionamiento de puertas correderas, correderas semicirculares, plegables, batientes o girato- rias automáticas con automatismos GEZE. GC 308 R (en sentido de evacuación)
- Página 4 Seguridad GC 308 R à ASR A1.7 «Puertas y portones» à DIN 18650 «Cerraduras y herrajes - Sistemas de puertas automáticas à DIN EN 16005 «Puertas accionadas por fuerza motriz - Seguridad de empleo - Requisitos y proceso de verificación»...

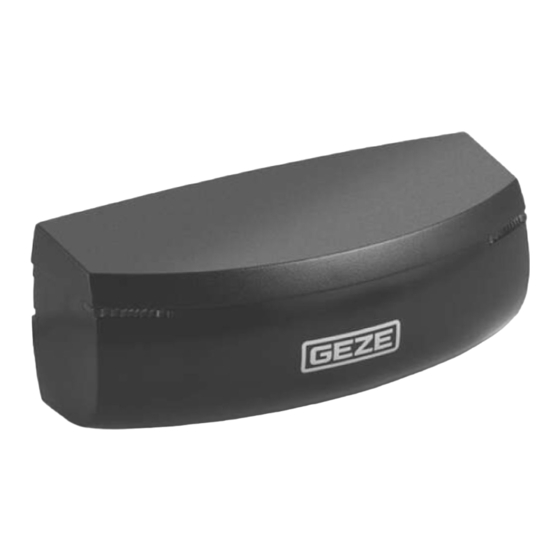

- Página 5 GC 308 R Descripción Descripción El detector de radar GC 308 R está diseñado para el uso como emisor de impulso de apertura a puertas automáticas. Mediante el efecto Doppler, el sensor detecta movimientos, en los que distingue entre acercamiento y alejamiento respecto del detector.
- Página 6 Posicionamiento del sensor El GC 308 R sirve como sensor de accionamiento en puertas automáticas. à En puertas correderas, correderas semicirculares, plegables y giratorias, el sensor debe colocarse por encima de la puerta. Idealmente, el flujo de personas se dirige directamente hacia el sensor.
- Página 7 GC 308 R Montaje Montaje Evitar las vibraciones externas. No cubrir el sensor. Evitar la cercanía a lámparas fluorescentes. Evitar la cercanía a objetos móviles. 4. 1 Montaje sin accesorios Retirar la pared posterior. Adherir la plantilla de taladros del sensor, taladrar los orificios para cables...
- Página 8 Trabajos antes del montaje GC 308 R Ä click...
- Página 9 GC 308 R Montaje Montaje con kit de montaje de techo Ä...
- Página 10 Montaje GC 308 R click...
- Página 11 GC 308 R Montaje Montaje con cubierta para lluvia...
- Página 12 Cableado Observar los diagramas de conexiones de los automatismos de puerta. En el accionamiento, la salida del GC 308 R está cerrada (en la entrada Kx hay 24 V). Ajustar el tipo de contacto en KI y/o KA a «Contacto NO».
- Página 13 GC 308 R Configuración Configuración Configurar el sensor con el mando a distancia y/o el pulsador. Seleccionar uno de los preajustes siguientes: Estándar: Instalaciones interiores y exteriores estándar Entornos difíciles: " instalaciones difíciles debido al entorno o al clima Eliminación de tránsito cruzado optimizada: §...
- Página 14 Configuración GC 308 R Ajustar tamaño del campo Modificar forma del campo ...S, ancho o estre- pulsa- guardar ción violeta verde violeta pulsación larga larga (2s) (2s) Modificar inmunidad aumentar reducir pulsa- guardar ción amari- verde amari- pulsación larga (2s) larga (2s) Código de acceso...
- Página 15 GC 308 R Mensajes de fallo y subsanación Mensajes de fallo y subsanación Indicación Consecuencia Causa Subsanación LED gris La puerta La alimentación está Controlar el cableado y la permanece apagada. tensión de la alimentación. cerrada. El parámetro Mando Ajustar el parámetro Mando El LED está...
- Página 16 Mensajes de fallo y subsanación GC 308 R Indicación Consecuencia Causa Subsanación LED rojo El LED El sensor necesita Introducir el código de acceso. parpadea un código de acceso ¿Código de acceso olvidado? rápida- para desbloquear. Conectar y desconectar la ali- mente tras mentación para desbloquear...
- Página 17 GC 308 R Características técnicas Características técnicas Tecnología: Microondas Frecuencia del emisor 24,150 GHz Potencia de emisión: < 20 dBm EIRP Densidad de la potencia de emisión < 5 mW/cm Modo de detección: Movimiento Velocidad de detección mín. 5 cm/s Alimentación de corriente:...
- Página 18 Accesorios / piezas de repuesto GC 308 R Accesorios / piezas de repuesto N.º de material Mando a distancia 100061 203607 (negro) Kit de montaje de techo 203608 (blanco) Protector para lluvia 203610 (negro) Ángulo de montaje 203609 Retrofit Interface...
- Página 19 GC 308 R...
