Mantenimiento y actualización

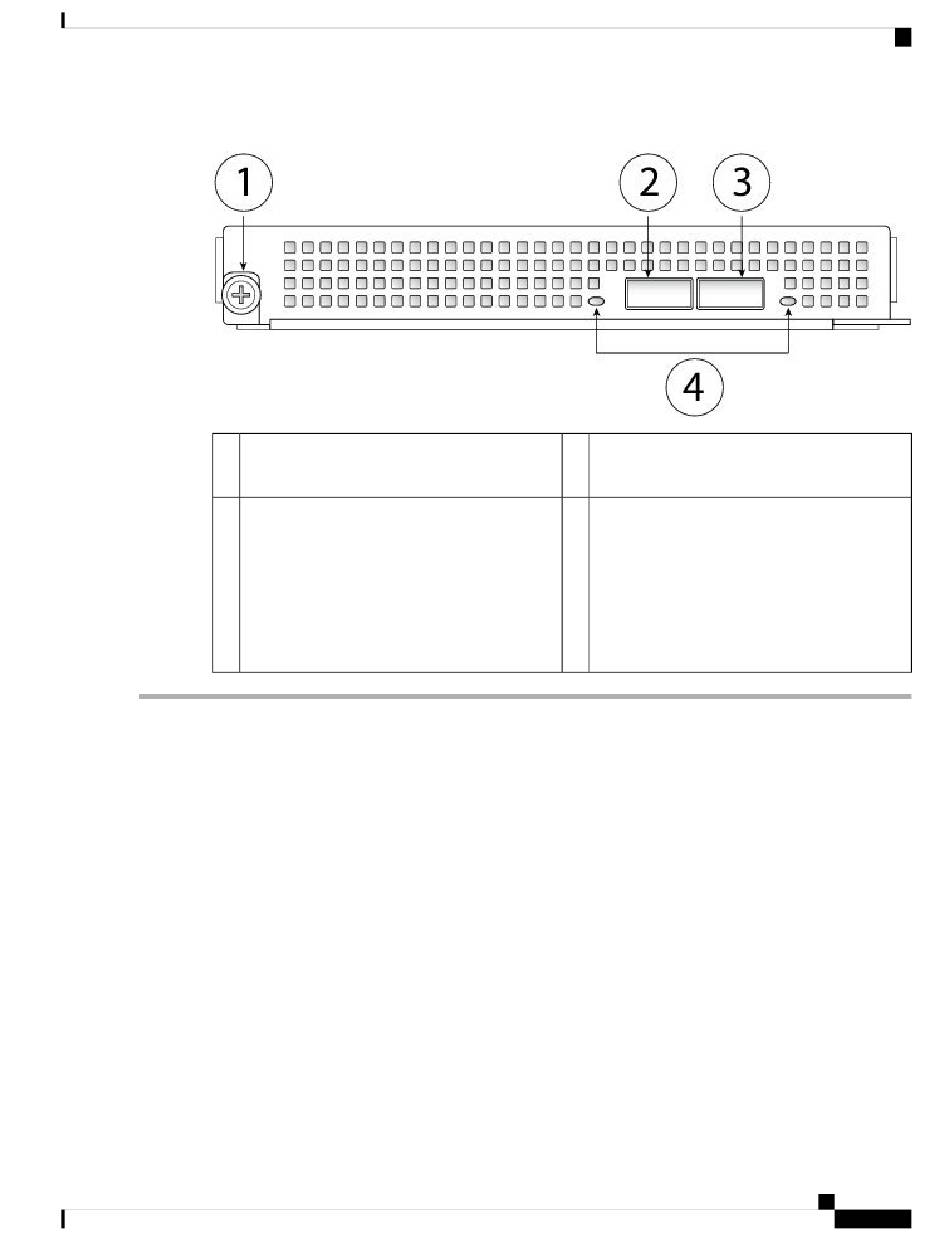

Figura 48: Módulo de red de 100 Gb
1
3
Paso 1
Para instalar un módulo de red nuevo por primera vez en una ranura vacía, siga los siguientes pasos:
a) Apague el chasis cambiando el interruptor de alimentación a la posición de apagado.
b) Siga los pasos 4 a 6 para instalar el nuevo módulo de red.
c) Encienda el chasis cambiando el interruptor de alimentación a la posición de encendido.
El estado del módulo de red nuevo es
d) Para cambiar el estado del módulo de red a
Firepower 4100/9300" en el capítulo Gestión del sistema de la
software.
Paso 2 Para extraer y sustituir un módulo de red existente, realice una de las siguientes acciones:
a) Guarde la configuración.
b) Apague el chasis cambiando el interruptor de alimentación a la posición de apagado.
c) Continúe con el paso 3.
Paso 3 Realice una de las siguientes acciones:
a) Si va a retirar módulos de red de ancho único instalados en las dos ranuras para módulos de red, afloje el tornillo
prisionero de la parte izquierda de los módulos de red, suelte los tiradores y, a continuación, extraiga con cuidado
los módulos de red del chasis. Para retirar el divisor que se encuentra entre los dos módulos de red, afloje el tornillo
prisionero que se encuentra en la parte superior del divisor y, a continuación, extráigalo.
Tornillo prisionero del tirador
Puerto de fibra QSFP28 de 100 Gigabit Ethernet
Ethernet X/2
Fallo de OIR
Puerto de fibra QSFP28 de 100 Gigabit Ethernet
2
Ethernet X/1
LED de actividad en la red
4
• Apagado: no hay ninguna conexión o el
puerto no se está utilizando.
• Ámbar: no hay ningún enlace o hay un error
de red.
• Verde, intermitente: actividad de red.
.
, reinicie el chasis. Consulte el tema "Reinicio del chasis de
En línea
Guía de configuración de FXOS
Guía de instalación del hardware de Cisco Firepower 9300
Instalación del módulo de red de ancho doble
de su versión de
