LEGRAND Wattstoppe LMZC-301 Instrucciones De Instalación

No: 25102 – 04/22 rev. 1
Catalog Number • Numéro de Catalogue • Número de Catálogo: LMZC-301
Country of Origin: Made in China • Pays d'origine: Fabriqué en Chine • País de origen: Hecho en China
SPECIFICATIONS
Input voltage .................................................................. 115/277V 60 Hz
Class 2 connection to two independent DLM local networks
24VDC output, up to 250mA across 2 RJ45 ports per local
network (A and B networks, 250 mA each)
If using an optional LMPB-100 to boost output, the amount is 400
mA per network (two LMPB-100s needed if using both networks)
Free-topology DLM local network segments may include LMFC-011
Fixture Controllers, DLM switches, occupancy sensors, daylight
sensors and input modules.
Category 5e cable, up to 1,000 ft. total per local network
Terminals for connection to DLM segment network (BACnet MS/TP)
Segment network parameters
Wattstopper LM-MSTP wire
Linear topology; 4000 ft. maximum per segment
Operating conditions: for indoor use only ................32-122°F (0 – 50°C)
............................................................5-95% RH, non-condensing
UL and cUL listed
Step/Étape/Paso 1:
Remove the P115/277 board with the LMPI assembly.
Retirez le panneau P115/277 comportant l'ensemble LMPI.
Retire la placa P115/277 con el conjunto del LMPI.
Step/Étape/Paso 2:

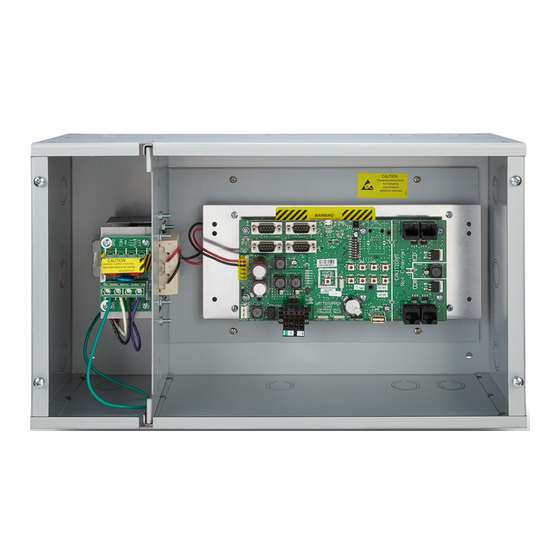

Mount the LMZC-301, using 4 mounting screws.
Installez le LMZC-301, en utilisant 4 vis de fixation.
Monte el LMZC-301 utilizando 4 tornillos de montaje.
Wattstopper
DLM - Zone Controller
Régulateur de zone DLM
Controlador de zona DLM
Installation Instructions • Instructions d'Installation • Instrucciones de Instalación
CARACTÉRISTIQUES
Tension d'entrée .............................................................. 115/277 V, 60 Hz
Connexion de Classe 2 à deux réseaux locaux DLM indépendants (IRB)
sortie jusqu'à 250 mA en 24 V c.c. à travers 2 ports RJ45 par
réseau local (réseaux A et B, 250 mA chacun)
Si un LMPB-100 en option est utilisé afin d'optimiser la sortie,
le nombre de mA s'élève à 400 par réseau (deux LMPB-100s se
révèlent nécessaires si les deux réseaux sontutilisés)
Les segments de réseau local en topologie libre DLM peuvent
comprendre des commandes de luminaires LMFC-011, des interrupteurs
DLM, des détecteurs de présence, des capteurs de lumière du jour et des
modules de saisie
Câble de catégorie 5e, jusqu'à 300 m par réseau local
Bornes pour la connexion au segment de réseau DLM
(BACnet MS/TP)
Paramètres du segment de réseau
Câble LM-MSTP Wattstopper
Topologie linéaire, 1 200 m maximum par segment
Conditions d'exploitation : .... pour une utilisation en intérieur uniquement
............................................................................................ 0 à 50 °C
............................... 5 à 95 % d'humidité relative, sans condensation
Homologué UL et cUL
ESPECIFICACIONES
Voltaje de entrada ............................................................ 115/277 V 60 Hz
Conexión Clase 2 a dos redes locales de DLM independientes (IRB)
Salida de 24 VDC, hasta 250 mA entre los 2 puertos RJ45 por red
local (redes A y B, 250 mA cada una)
Si utiliza un LMPB-100 opcional para aumentar la capacidad de la
salida, la cantidad es 400 mA por red (se necesitan dos
LMPB-100s si utiliza ambas redes)
Los segmentos de la red local DLM de topología libre pueden incluir
controladores de accesorios LMFC-011, interruptores de
control de la iluminación digital (DLM), sensores de ocupación, sensores
de luz de día y módulos de entrada.
Cable de categoría 5e, hasta 305 metros (1.000 pies) en total por red
local
Terminales para conexión a la red segmentada de DLM (BACnet MS/TP)
Parámetros de red segmentada
Cable LM-MSTP Wattstopper
Topología lineal, máximo 1.220 metros (4.000 pies) por segmento
Condiciones de funcionamiento: ..................... solo para uso en interiores
...........................................................................32-122° F (0 – 50°C)
........................ De 5 a -95% de humedad relativa, sin condensación
Con certificación UL y cUL
®
