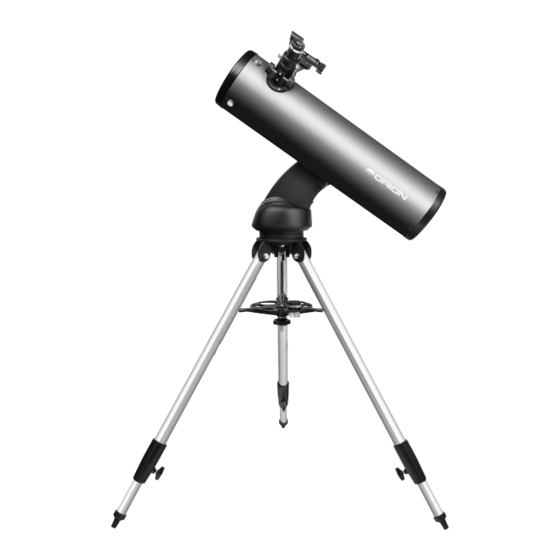

Telescopios Orion
StarSeeker
n.º 13159, reflector StarSeeker IV de 114 mm n.º 13162, Mak-Cass StarSeeker IV de 102 mm
n.º 13160, reflector StarSeeker IV de 130 mm n.º 13163, Mak-Cass StarSeeker IV de 127mm
n.º 13161, reflector StarSeeker IV de 150 mm n.º 13164, refractor StarSeeker IV de 80 mm
n.º 13165, montura StarSeeker IV con controlador de mano GoTo
Proporcionando excepcionales productos ópticos desde 1975
Manual de InSTruccIOneS
n.º 13161
IV GoTo
™
Atención al cliente:
www.OrionTelescopes.com/contactus
Oficinas corporativas:
89 Hangar Way, Watsonville CA 95076 – EE. UU.
©
IN 542 Rev. A 06/15
Publicidad
Tabla de contenido
Manuales relacionados para Orion StarSeeker IV GoTo
Resumen de contenidos para Orion StarSeeker IV GoTo
- Página 1 Manual de InSTruccIOneS Telescopios Orion © StarSeeker IV GoTo ™ n.º 13159, reflector StarSeeker IV de 114 mm n.º 13162, Mak-Cass StarSeeker IV de 102 mm n.º 13160, reflector StarSeeker IV de 130 mm n.º 13163, Mak-Cass StarSeeker IV de 127mm n.º...
- Página 2 Tubo óptico Cuello para accesorios de 31,75 mm EZ Finder II Botón de tensión de altura Brazo de la montura Compartimiento para pilas Ocular, 23 mm Barra de montaje de cola de milano Diagonal estelar Botón de enfoque Brújula Ocular, 10 mm Bandeja para Controlador accesorios/...
-
Página 3: Tabla De Contenido
Le felicitamos por haber adquirido un telescopio Orion StarSeeker IV GoTo. Sencillo y fácil de usar, Lista de piezas . . . . . . . . . . . . . . . . . . . . . . . . . . 3 el StarSeeker combina la avanzada tecnología... -
Página 4: Montaje
Arandela Figura 2. Componentes incluidos con el telescopio StarSeeker IV GoTo. (Se muestra el Mak-Cass StarSeeker IV de 127 mm). Abra la caja de envío y, consultando la lista de piezas anterior que quede apretado (figura 3). La bandeja de soporte y la figura 2, compruebe que no falta ninguna pieza. - Página 5 Figura 5. A) Envuelva la correa alrededor de una pata del trípode y tire firmemente antes de sujetarla. B) Soporte del controlador de mano instalado. de las agujas del reloj hasta que queden apretados (figura 4B). Acople el soporte del controlador de mano a una pata del trípode.
- Página 6 Colocación del tubo del telescopio en el brazo de montaje Desenrosque el botón de bloqueo del tubo hasta que la punta del perno no sobresalga de la ranura del soporte (figura 7). Deslice la barra de cola de milano del telescopio en el soporte del brazo de la montura como se muestra y sujétela apretando el botón de bloqueo del tubo.
- Página 7 Tapa del compartimento de la pila Muesca Figura 8. Colocación de la diagonal estelar (solo modelos Maksutov-Cassegrain y refractores). Figura 10. A) Para insertar la pila CR2032 en la EZ Finder II, colóquela primero boca abajo y retire la tapa del compartimiento de la pila.
-
Página 8: Cómo Utilizar La Ez Finder, Los Oculares
Para fijar el soporte de montaje de cola de milano a la Punto rojo EZ Finder II, afloje los dos tornillos de mariposa en el riel inferior de la EZ Finder II. Deslice la EZ Finder II en el soporte y apriete los dos tornillos de mariposa (consulte la figura 11). -
Página 9: Oculares Y Aumento
Distancia focal del telescopio (mm) = Aumento Distancia focal del ocular (mm) Por ejemplo, el reflector StarSeeker IV de 114 mm tiene una distancia focal de 500 mm y cuando se utiliza con el ocular de 23 mm incluido ofrece un aumento de 22x: 500 mm = 22x 23 mm... -
Página 10: Enfoque
(RJ-45) con un adaptador opcional de CA a CC o una batería de campo de 12 VCC, como la Orion Dynamo Pro. Junto con el telescopio, Figura 17. A) Controlador de mano SynScan V4 GoTo, B) se incluye un cable de estilo encendedor de coche de CC para Cable del controlador de mano y puerto de cable serie en el conectar una batería de campo de 12 V a su montura. - Página 11 • MENU es una tecla de acceso rápido que le lleva al N (0˚) submenú de configuración. • ENTER se utiliza para seleccionar funciones y submenús (315˚) (45˚) en el árbol de menús, así como para confirmar determinadas operaciones funcionales. Teclas de dirección Las teclas de dirección (arriba, abajo, izquierda, derecha) permiten al usuario tener un control completo de la montura...
-
Página 12: Configuración Inicial
• Cuando aparezca "Daylight Saving?" (¿Horario de configuración inicial verano?), utilice las teclas de desplazamiento para seleccionar "Yes" (Sí) o "No". "YES" indica que la hora Enciéndalo. Asegúrese de que la montura esté nivelada introducida en el paso anterior corresponde al horario respecto al suelo y encendida. -
Página 13: Alineación De Estrellas Goto
Alineación de la primera estrella Seleccione "Brightest Star" (Estrella más brillante) como método de alineación. Pulse ENTER. Para que su telescopio StarSeeker IV GoTo pueda localizar objetos del cielo y apuntarlos con precisión, primero debe El controlador de mano le mostrará "Select Region"... -
Página 14: Alineación Con 2 Estrellas
La montura NO se dirigirá automáticamente a la Si aparece el mensaje "Alignment Failed" (Error de alineación), por lo general significa que las posiciones primera estrella brillante seleccionada. En su lugar, deberá utilizar las teclas de dirección para girar el de las estrellas no se corresponden con la información telescopio a la primera estrella de alineación seleccionada de ubicación y fecha/hora que se introdujo durante la... -
Página 15: Selección De Un Objeto
Messier: Lista completa de los 110 objetos Messier. Selección con las teclas de acceso directo de objeto o menú Caldwell: Lista completa de los 109 objetos Caldwell. OBJECT: La tecla OBJECT le llevará al catálogo de SAO: 29.523 estrellas más brillantes que la magnitud 8, un objetos, desde el que dispondrá... -
Página 16: Otras Características Y Funciones
Si se encuentran varios objetos, utilice las teclas de Funciones de configuración desplazamiento para navegar por la lista de objetos Las funciones de configuración permiten cambiar cualquier identificados. variable o información del sistema sobre la ubicación, la hora, la fecha y las configuraciones de alineación. Para acceder a Pulse la tecla ENTER para seleccionar un objeto las funciones de configuración, pulse la tecla MENU del teclado identificado y, a continuación, utilice las teclas... -
Página 17: Actualización Del Firmware
(firmware) del controlador de mano SynScan para incorporarle nuevas características y/o corregir errores. Puede encontrar la última versión del firmware en el sitio web de Orion y actualizar fácilmente el controlador de mano. C o n s u l t e p á... -
Página 18: Apéndice A - Árbol De Menús De Synscan
Configuración de fábrica Control de la cámara ayudarle a que empiece a observar el cielo con su telescopio StarSeeker. Para más información, puede descargar la versión más reciente del manual técnico de SynScan V4 en la página web de Orion. -
Página 20: Apéndice C - Mapas Del Cielo (Para La Selección De Las Estrellas De Alineación)
apéndice c – Mapas del cielo (para la selección de las estrellas de alineación) NORTE PRIMAVERA Principios de marzo 1:00 am Finales de marzo 12:00 am Principios de abril 12:00 am * Finales de abril 23:00 pm* Principios de mayo 22:00 pm* Finales de mayo 21:00 pm*... - Página 21 NORTE VERANO Principios de junio 2:00 am* Finales de junio 01:00 am* Principios de julio 12:00 am* Finales de julio 23:00 pm* Principios de agosto 22:00 pm* Finales de agosto 21:00 pm* Principios de septiembre 20:00 pm (atardecer)* *Horario de verano...
- Página 22 NORTE OTOÑO Principios de septiembre 2:00 am* Finales de septiembre 1:00 am* Principios de octubre 12:00 am* Finales de octubre 23:00 pm* Principios de noviembre 21:00 pm Finales de noviembre 20:00 pm Principios de diciembre 19:00 pm *Horario de verano...
- Página 23 NORTE INVIERNO Principios de diciembre 2:00 am Finales de diciembre 1:00 am Principios de enero 12:00 am Finales de enero 23:00 pm Principios de febrero 22:00 pm Finales de febrero 21:00 pm Principios de marzo 20:00 pm...
-
Página 24: Garantía Limitada A Un Año
Esta garantía solo es válida en el país de compra. Esta garantía no se aplica si, a juicio de Orion, el instrumento ha sido objeto de mal uso, maltrato o modificación, ni se aplica tampoco al desgaste normal por el uso. Esta garantía le otorga derechos legales específicos.
