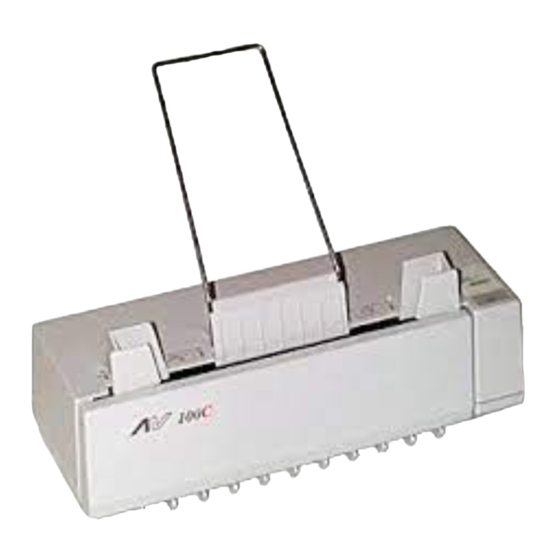

- Página 1 AV100C Color Image Scanner Manual del usuario Versión 1.1 (Doc. No. 250-0047-0) © © AVISION INC. 1996 AVISION INC. 1996...
-
Página 2: Marcas Registradas
óptica, química, manual, o de ningún otro modo, sin la previa autorización por escrito de Avision Inc. Materiales digitalizados con este producto podrían estar protegidos por leyes gubernamentales y otras regulaciones, tales como son los derechos de autor, El cliente es el único... -
Página 3: Garantía
Avision no se hace responsable por errores contenidos en el mismo o por accidentes o daños consecuentes en conexión con el equipo, su desempeño o el uso de este material. - Página 4 FCC Radio Frequency Interference Statement This equipment has been tested and found to comply with the limits for a class B digital device, pursuant to Part 15 of the FCC rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation.
-
Página 5: Tabla De Contenido
ADF ................. 23 IMPIEZA DEL 5.2 L .......... 25 IMPIANDO LA TARJETA DE CALIBRACIÓN 6. SOLUCIÓN DE PROBLEMAS ............26 6.1 P ............... 26 REGUNTAS Y RESPUESTAS 6.2 S ................30 ERVICIO TÉCNICO 7. ESPECIFICACIONES................ 32 7.1 M : AV100C................33 ODELO... -
Página 6: Introducción
1. Introducción Felicidades en la adquisición de su nuevo escáner a colores Avision AV100C de alimentación de hoja. Avision Inc. es una de las empresas líderes en el mundo en el desarrollo de los escáner de alto rendimiento de alimentación de hoja. - Página 7 1.Toma de corriente 2.Lista - empaquetado - juego de la 3.Bandeja superior separada 4.Soporte para el papel 5.Almohadilla derecha 6.Bandeja separada 7.Cartón 8.Cable de señal 9.Almohadilla izquierda 10.Guía Figura 1-1 Empaquetado del escáner...
-
Página 8: Instalación Del Escáner
2. Instalación del escáner Precauciones * Mantenga el escáner alejado del sol directo, luz directa o calor excesivo pues este podría dañar la unidad . * No instale el escáner en un lugar húmedo y manténgalo limpio y libre de polvo. * Asegúrese de usar el tipo adecuado de corriente alterna (AC). - Página 9 correctamente instaladas, las guías han de deslizarse libremente de lado a lado. 4. Inserte los dos finales del cable de extensión dentro de los pequeños huecos en cada uno de las guías para el papel. 5. Cierre la portezuela frontal. 1.Soporte para el papel 2.Guía de alimentación 3.Guía para el papel...
-
Página 10: Preparación Para Cargar Documentos
Preparación para cargar documentos Papel corriente debería pasar sin problemas a través del escáner. Para prevenir la posibilidad de que se atasque al alimentar automáticamente múltiples documentos sacuda el papel a modo de abanico varias veces antes de cargarlas. (figura 2-2) Figura 2-2 Sacuda el papel antes de cargar. -
Página 11: Digitalizando Documentos Pequeños
Digitalizando documentos pequeños Para digitalizar documentos pequeños, tales como tarjetas de visita, invierta la posición de las guías para acomodar el ancho del documento e insértelo a mano. (Figura 2-3) 1. Abra la portezuela frontal del escáner. 2. Remueva las dos guías, invirtiendo las posiciones y reinserte (La guía de la izquierda va a la derecha, la guía de la derecha va a la izquierda). -
Página 12: Conectando El Cable
2.2 Conectando el cable Asegúrese de que el escáner esté apagado. Conecte el cable eléctrico y el cable de señal como se muestra en al figura 2-5. 1.ma de corriente 2.cáner 3.ble D25P 4.resora 5.erto paralelo (impresora) 6.denador Figura 2-5 AV100 C Cable de conexión del escáner... - Página 13 En caso de que la impresora conectada al escáner no funcione, puede adquirir una caja de selección de canales para la impresora. Esto resolverá el problema. (figura 2-6). Si desea digitalizar o imprimir, solo tiene que cambiar al canal correspondiente. Nota: La velocidad de digitalización del escáner disminuirá...
-
Página 14: Instalación Del Manejador
3. Instalación del manejador Para que corra a la velocidad recomendada, El escáner a colores AV100C recomienda la siguiente configuración del equipo para su óptimo funcionamiento: * IBM compatible PC 386/486 o Pentium; * Microsoft Windows 3.1 o Windows 95;... -
Página 15: Programa De Auto Instalación
1. Inicie Windows 3.1 o Windows 95. 2. Inserte el CD AV100C en la unidad CD ROM. 3. Para Windows 3.1 o Windows 3.11 (Vea las fig. 3-1,3-2) Desde el menú File (Archivo) seleccione RUN, escriba d:\driver\av100c.exe (d: la unidad CD ROM está... - Página 16 Fig. 3.1 Fig. 3.2...
-
Página 17: Desinstalación Del Escáner
3.2 Desinstalación del escáner Puede desinstalar el escáner simplemente haciendo doble clic en el icono Desinstalar guardado en el grupo de manejadores AV100C. -
Página 18: Digitalización
4. Digitalización Hay dos tipos de interfaces de programas de aplicación que puede usar con el escáner AV100C. TWAIN es la interfaz más popular para edición de imágenes. Digitalizando imágenes desde una aplicación (TWAIN) TWAIN es la siglas de: Tool Without An Important Name 1. - Página 19 Interfaz TWAIN del usuario...
-
Página 20: Tipo De Imagen
4.1 Tipo de imagen Como se muestra a continuación, puede seleccionar el modo a usar con su documento o imagen. Simplemente haga clic en el botón correspondiente. Dibujo lineal Difusión de error Semitono Escala de grises Color Dibujo lineal Dibujo lineal solo incluye áreas en blanco y negro. No presenta tonos de grises intermedios. - Página 21 Color verdadero (16.7 millones de colores) Las imágenes a colores mantienen tonos continuos con toda la saturación de los colores.
-
Página 22: Parámetros De Digitalización Y Controles De Imagen
Ajuste del contraste Resolución: El número de ppp (puntos por pulgada) que AV100C usa para digitalizar. Brillo: Ajusta el nivel de luz y oscuridad de una imagen. Cuanto mayor sea el valor, mayor será el brillo de la imagen. - Página 23 Auto nivel Auto área Remover muaré Igualar color Reajustar Invertir Calibración Modo de calidad Modo de velocidad Pixeles/Pul/Cm Definir gamma Información de imagen Auto nivel: Optimiza la imagen digitalizada. Auto área: Define automáticamente todo el documento como el área a digitalizar, sin importar el tamaño del documento, Remover muaré: Elimina la textura de Muaré...
- Página 24 Igualación de colores: Ajusta la calidad de los colores de una imagen para que coincidan mejor con los colores del original. Esta función usa parámetros predefinidos para ajustar la imagen. Reajustar: Reajusta los parámetros de digitalización que usted a definido. Invertir: El comando invertir, invierte el brillo y los colores de la imagen.
- Página 25 Información de imagen Ofrece informaciones pertinentes de la imagen digitalizada.
-
Página 26: Digitalizando
4.3 Digitalizando Preview: Ofrece una previsualización de la imagen mostrando el área a digitalizar. Scan: Digitaliza el área con los parámetros definidos por el usuario. Exit: Cancela en la tarea actual. Tamaño del documento: Para designar el tamaño del documento, simplemente haga clic en su icono en el margen de la ventana de previsualización. -
Página 27: Printing
4.4 Printing Conecte la impresora según se indica en la figura 4.1. 1.cáner 2.ble de la impresora 3.presora 4.denador 5.erto paralelo 6.ble D25P Figure 4.1 Conexión del cable de la impresora. Atención: 1. Asegúrese de encender el escáner si quiere imprimir directamente del escáner. -
Página 28: Mantenimiento
5. Mantenimiento 5.1 Limpieza del ADF El escáner está diseñado para que no necesite casi ningún mantenimiento. Sin embargo, necesitará limpiar el rollo de alimentación y cojincillo ocasionalmente para asegurar la mayor calidad de imagen posible. Los componentes del escáner podrían contaminarse con el polvo, residuos de tinta, partículas de papel etc.. - Página 29 1.mohadilla 2.llo de alimentación 3.sorte de agarre Figura 5-1 Abriendo la portezuela frontal...
-
Página 30: Limpiando La Tarjeta De Calibración
5.2 Limpiando la tarjeta de calibración Como se muestra en al figura 5-2, limpie la tarjeta de calibración con una aspiradora de mano o una brocha pequeña tratandolo con cuidado. 1. erta delantera del escáner 2. bla de calibración Figure 5-2 Limpieza de la tarjeta de calibración... -
Página 31: Solución De Problemas
6. Solución de problemas El escáner realiza una auto prueba cada vez que se enciende. Esto ayudará a reconocer posibles problemas en el escáner o en el sistema. Si tiene problemas con la operación del escáner, por favor chequee la siguiente lista de soluciones a posibles problemas: 6.1 Preguntas y respuestas Pregunta:... - Página 32 Pregunta: El papel se tuerce en el escáner. Respuesta: 1) Use la guía para mantener derecho el papel. 2) Chequee la condición del rollo de alimentación; siga los procedimientos, de limpieza si fuese necesario.(vea 5.1) Pregunta: Al digitalizar la imagen siempre aparece demasiado oscura.
- Página 33 Respuesta: En tal caso: a) Cambie en los valores del BIOS a modo EPP el puerto en paralelo. o, b) Añada la tarjeta de interfaz Avision IF05 para digitalizar a mayor velocidad. Pregunta: ¿El escáner toma mucho tiempo para inicializar? Respuesta: Si su puerto de impresión soporta solo modo SPP,...
- Página 34 No se puede transferir datos a la impresora dell escáner sin encender e escáner.. Pregunta: Si la impresora “GDI ” no funciona con AV100C: Respuesta: Por favor desactivar la función “Centinela de digitalización” y la impresora “GDI” funcionará correctamente Pregunta: ¿Que hago si ciertos dispositivos de puerto...
-
Página 35: Servicio Técnico
6.2 Servicio técnico Soporte técnico para el escáner Avision es provisto por el centro de asistencia técnica Avision (ATAC). Antes de contactar ATAC asegúrese de tener la siguiente información: * Numero de serie del escáner y numero de revisión (localizado en la parte de abajo del escáner). - Página 36 Sitio Web: http://www.avision.com Nota: 1. Puede encontrar el ultimo programa manejador y documentos en Avision BBS. Nuestro servicio está disponible 24 horas al día. El valor de comunicación es 2400-19200 BPS, 8N1S. 2. Se le pedirá que entre su nombre, apellido y contraseña cada vez.
-
Página 37: Especificaciones
7. Especificaciones Todas las especificaciones están sujetas a posibles cambios sin previo aviso. Los siguientes no pueden ser utilizados con ADF: * Hojas de papel con sujetapapele s y grapas * Papel con tinta que no esté seca * Papales de grosor inconsistente, tales como sobres * Papel arrugado, hondeado, con dobles o rasgado * Papel cebolla o de trazado * Papel revestido o encerado... -
Página 38: Modelo: Av100C
7.1 Modelo: AV100C Tipo de escáner: Alimentación de hoja de escrit orio resolución óptica: Hasta 300 ppp * 300ppp (H*V) Modo de digitalización: Blanco y negro Halftone (64 pasos) Error diffusion (2 diseños) 8 bit escala de grises (256 niveles) 24 bit a colores (16.7 millones de colores) -
Página 39: Ec Declaración De Conformidad
EC Declaración de conformidad En concordancia con EN45014 Nombre del fabricante: AVISION INC. No. 20, Creation Road I, Dirección del fabricante: Science-Based Industrial Park, Hsinchu, Taiwan, R.O.C. Declara que el producto Número de modelo: AV100C Está en conformidad con las siguientes especificaciones de productos: Emisión:...
