Einbauen

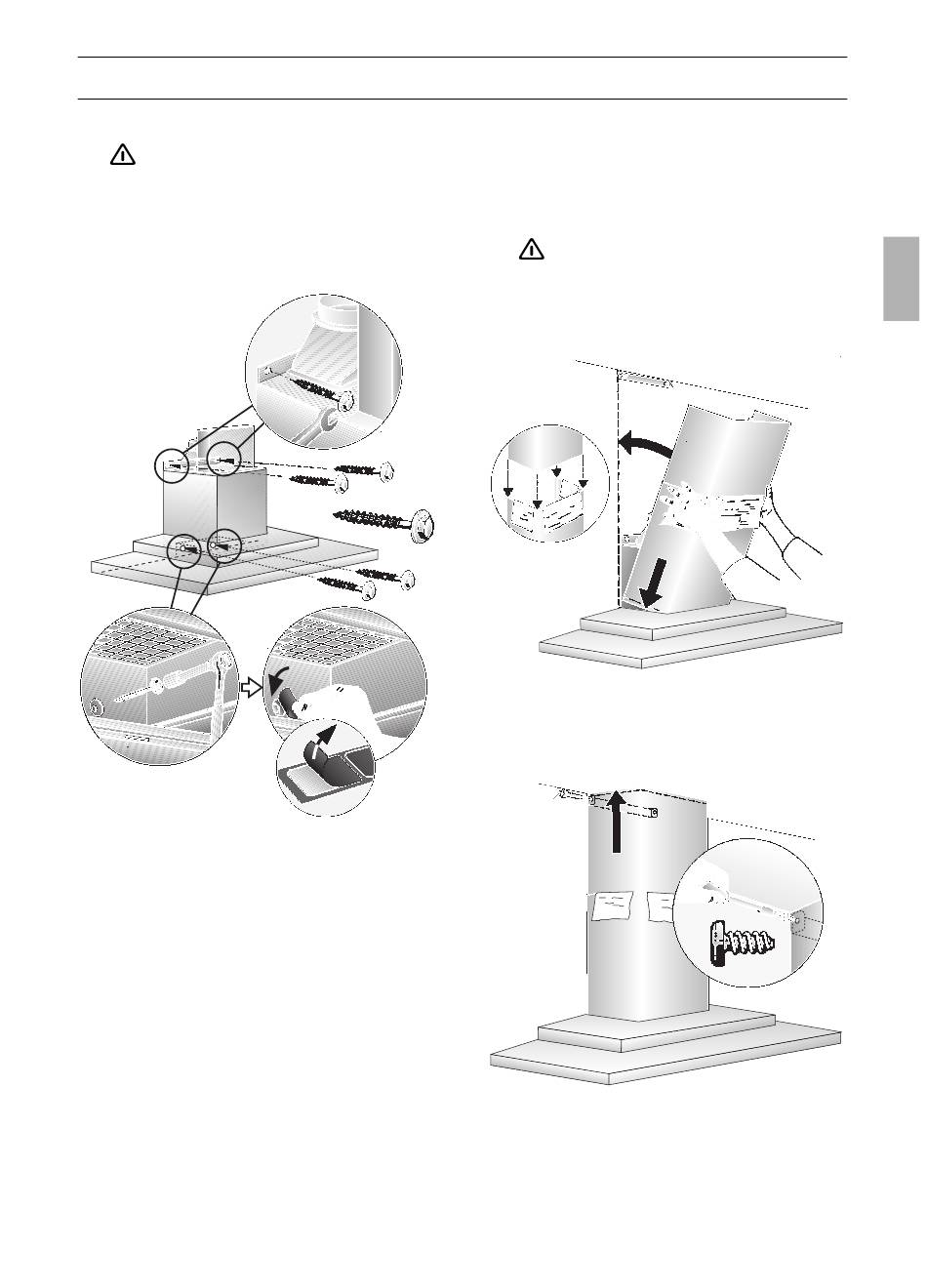

08. 4 Sechskantschrauben eindrehen.
Vor dem Festdrehen der
4 Schrauben ist die Dunstabzugs-
haube auszurichten.
09. Je eine Abdeckfolie über die Löcher der
2 unteren Befestigungsschrauben auf
das Schutzgitter kleben.
10. Rohrverbindung herstellen.
11. Elektrische Verbindung herstellen.
2.
1.
12. Die beiden Teile der Kaminverblendung
ineinander schieben (Schlitze am obe-
ren Teleskopteil nach unten) und in den
Ausschnitt an der Dunstabzugshaube
einsetzen.
Vermeiden Sie Kratzer beim
Ineinanderschieben, in dem Sie z. B.
die Montageschablone als Schutz über
die Kante der unteren Kaminverblen-
dung legen.
3.
1.
2.
13. Den oberen Teil anheben und mit 2
Schrauben seitlich an den Haltewinkel
schrauben.
14. Fettfilter wieder einsetzen (siehe
Gebrauchsanweisung).
