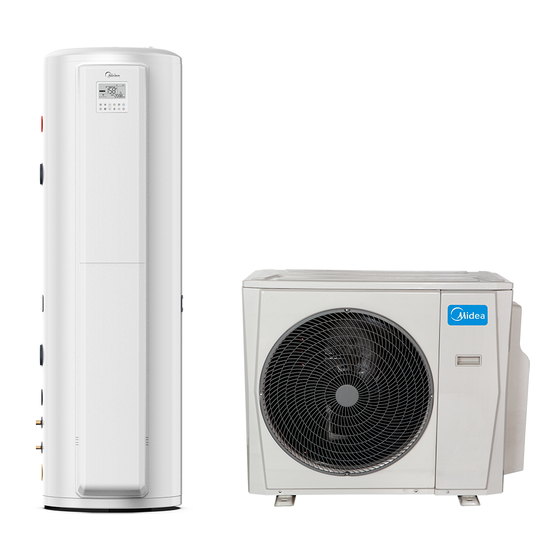

- Página 1 Manual de Usuario y de Instalación Calentador de agua con bomba de calor y fuente de aire Tipo Split PLSX-190(30)/DN8-A Muchas gracias por comprar nuestro producto. Antes de utilizar su unidad, lea atentamente este manual y guárdelo para futuras consultas.
- Página 3 ADVERTENCIA Esta unidad requiere una conexión a tierra confiable antes de su uso; de lo contrario, podría causar lesiones. Si no puede asegurarse de que el suministro eléctrico de su casa esté bien conectado a tierra, no instale la unidad. Solicite a una persona calificada que realice la conexión a tierra confiable y la instalación de la unidad.
- Página 4 y El dispositivo de alivio de presión debe operarse regularmente para eliminar los depósitos de cal y verificar que no esté bloqueado. ¡Su seguridad es lo más importante que nos preocupa! NOMBRES DE LAS PIEZAS Ánodo Controlador con cable Válvula PT Salida de agua Panel de corte Cobertura...
- Página 5 CONTENIDOS PÁGINA NOTA El cálculo anterior se basa en la condición PRINCIPIO BÁSICO DE FUNCIONAMIENTO ......03 ideal, la factura del costo final será INFORMACIÓN SOBRE SEGURIDAD ........03 diferente debido a las condiciones reales ANTES DE LA INSTALACIÓN ..........05 de funcionamiento, como el período de INSTALACIÓN ................
- Página 6 ELIMINACIÓN DE LAS BATERÍAS ADVERTENCIA DE BATERÍA - Descarte las baterías de botones/pilas ADVERTENCIA: Contiene pila usadas de inmediato. de botón o - Coloque cinta adhesiva alrededor de batería de ambos lados de la batería y descártela botón. de inmediato en un contenedor exterior, fuera del alcance de los niños, o recicle •...
- Página 7 funcionamiento de la máquina. PRECAUCIÓN • No apague la fuente de alimentación. • El sistema detendrá o reiniciará la calefacción • El polo de conexión a tierra del enchufe debe automáticamente. Es necesaria una estar bien conectado a tierra, asegúrese fuente de alimentación continua para el de que el enchufe clavijero y el enchufe de calentamiento del agua, excepto el servicio y...
- Página 8 Una tubería de descarga conectada al 5) Es conveniente para tuberías y cableado. 6) Si la unidad debe instalarse en una parte metálica del edificio, dispositivo de alivio de presión se instalará asegúrese de que el aislamiento eléctrico del pozo cumpla con la continuamente hacia abajo y en un norma eléctrica local correspondiente.
- Página 9 2.4 Dimensión del contorno de la unidad Manejo e instalación del tanque de agua (unidad: mm) • El tanque de agua es blando y pesado, necesita más de dos personas para transportar e instalar, de lo contrario es fácil hacer que la máquina ingiere y destruya en víctimas.
- Página 10 2.6 Si se instala en un espacio cerrado Fijación de tornillo de expansión M8 El calentador de agua debe estar ubicado en un espacio >15m Pared debe tener un flujo de aire sin restricciones. Como ejemplo, una habitación que tenga un techo de 2,5 de alto y 3 metros de largo por 2 metros de ancho contendría 15m Pared de un lado (vista superior) Fijación de tornillo...
- Página 11 3. INSTALACIÓN 3.1 Tubería del sistema de agua Usuario Tubo de Válvula de Válvula de limitación Seguridad de temperatura NOTA: La válvula de limitación de temperatura se requiere en la terminal de uso de agua caliente. ÍCONO Agua del Válvula de una vía grifo Válvula de cierre Tubería de...
- Página 12 3.2 Circuito de refrigerador 3.2.1 Notas generales refrigerante R32 Este aparato está archivado con R32, un gas refrigerante inflamable sin olor con baja velocidad de combustión (clase A2L de conformidad con ISO 817). Si el refrigerante se filtra, existe la posibilidad de ignición si entra en contacto con una fuente de ignición externa. Asegúrese de que la instalación de la unidad y la instalación de tuberías de refrigerante cumplan con la legislación aplicable en cada país.
- Página 13 • Al instalar el prototipo, preste atención a 3.3 Conexión eléctrica instalar el cable de señal del tanque de agua PRECAUCIÓN en el lugar donde el usuario no pueda tocarlo. 3.3.2 Especificaciones de la fuente de alimentación • La fuente de alimentación debe ser un circuito independiente con voltaje nominal.
- Página 14 3.3.3 Configuración del interruptor y La unidad no se puede colocar en ningún tipo de armario o recinto pequeño. y PCB tiene 2 bits de interruptores. y La ubicación del sitio debe estar libre de cualquier elemento Para configurar el control del SG corrosivo en la atmósfera, como azufre, flúor y cloro.
- Página 15 4 PRUEBA DE FUNCIONAMIENTO 4.1 Afusión de agua antes de la operación Vaciado Antes de usar esta unidad, siga los pasos a continuación. Después de vaciar, reemplace la tuerca Afusión de agua: Si la unidad se usa por primera vez o se usa de la tubería de desagüe.
- Página 16 unidad: °C Bit de Bit de Bit de hora minuto minuto unidad Explicación Modelo M4OA-27HFN8-Q(HRU)+PLSX-190(30)/DN8-A baja alto bajo Temperatura Temp.(°C) T4<-18 -18<T4≤-12 -12<T4≤-7 -7<T4≤-2 -2<T4≤2 2<T4≤7 ambiente (T4) Temp.(°C) Temp.(°C) Temperatura de REFRIGERACIÓN Temp.(°C) parada de la bomba + DHW de calor Temp.(°C) Temperatura...
- Página 17 5.2 Explicación de la pantalla Bit de Bit de Bit de hora minuto minuto unidad Explicación baja alto bajo Correa calefactora electromecánica del compresor Capacidad del tanque de agua Válvula de cuatro vías 0: Calentador de Tipo de agua integral máquina 1: Calentador de agua dividido...
- Página 18 Error: Se iluminará cuando la unidad esté bajo protección/error. MODO VACACIONES: Para el modo de vacaciones salientes, el tanque de agua se establece en 15°C. Mantenga baja temperatura del agua del tanque, precalentar el agua caliente y las líneas anticongelación, al tiempo que reduce el funcionamiento de encendido y apagado del tanque.
- Página 19 Icono Descripción Icono Descripción TIMER (TEMPORIZADOR) (configuración diaria) AUMENTAR Y DISMINUIR 1) Presione el botón TIMER (TEMPORIZADOR) en el Si la pantalla está desbloqueada, el valor correspondiente aumentará al presionar el botón. icono del temporizador diurno, presione el botón • Al configurar la temperatura, presione más de confirmación para ingresar a la interfaz de de 1 s, el valor de la temperatura aumentará...
- Página 20 5.3 Botón de combinación 5.4 Calendario prioritario NOTA Icono Descripción 1) En la interfaz principal, Si el calentador de refuerzo siempre se mantenga presionado el botón del temporizador durante 3 segundos hace cargo de la carga térmica de DHW para ingresar a la configuración de la fecha, presione el botón arriba debido a la configuración del horario / abajo para seleccionar la fecha,...
- Página 21 5.5 Usando la aplicación SmartHome 2) Si no aparece dicho mensaje, proceda de la siguiente manera: Toque "+" y seleccione su dispositivo en la lista de NOTA dispositivos disponibles cercanos. Si su dispositivo no figura en la lista, agregue su dispositivo Asegúrese de que su teléfono móvil esté...
- Página 22 5.5 Cumplimiento · Reoriente o recoloque la antena de recepción. Declaramos por la presente que este dispositivo cumple con las · Conecte el equipo al enchufe de un disposiciones pertinentes de la Directiva RE 2014/53/UE. Se adjunta una copia de Doc completa (solo productos de Unión Europea) circuito diferente al que está...
- Página 23 P: ¿Por qué a veces los botones no están disponibles? A: Si no se realiza ninguna operación en el panel durante 1 minuto, la unidad bloqueará el panel y mostrará " ". Para desbloquear el panel, presione el botón " ENTER"(ENTRAR) durante 2 segundos.
- Página 24 6.4 Disparo de fenómeno de error Fenómeno de error Posible razón y solución La pantalla no se ilumina/el agua está fría. Verifique que el interruptor de aire esté cerrado/establezca la temperatura alta. No sale agua caliente. Verifique que la línea del grifo esté clara; verifique que la presión del agua del grifo no sea demasiado baja. El agua en el puerto de alivio de la válvula Si solo hay una pequeña cantidad de flujo de agua, para la expansión térmica del agua causada por el fenómeno de seguridad sale del puerto de alivio de...
- Página 25 Fenómeno de error Posible razón y solución Desviación de la pantalla de la Cuando la unidad alcanza la temperatura y se detiene, puede haber una pequeña desviación entre la temperatura temperatura establecida. de visualización y la temperatura establecida, lo cual es un fenómeno normal. Si el usuario continúa usando agua caliente, lo que resulta en que entrará...
- Página 26 Visualización Descripción del mal funcionamiento EC55 Falla del sensor IGBT EC56 Deficiencia del sensor T2b NOTA • Los códigos de diagnóstico enumerados anteriormente son los más comunes. Si aparece un código de diagnóstico que no aparece en la lista anterior, comuníquese con la asistencia técnica residencial haciendo referencia al número que se encuentra en la portada de este manual.
- Página 27 7. MANTENIMIENTO 7.2 Tabla de mantenimiento periódico recomendado PRECAUCIÓN Elemento Comprobación Comprobación de Acción El mantenimiento de la unidad requiere de control de contenido frecuencia personal profesional de posventa filtro de aire responsable de la revisión de la unidad. (entrada/ cada mes Limpie el filtro salida)
