CARACTERÍSTICAS
Modelo
Capacidad calorífica
Consumo calor
Volumen depósito
Caudal de aire
Presión sonora
Peso en funcionamiento
Rango temperatura salida agua
Rango temperatura ambiente
funcionamiento
Conexiones hidráulicas
Resistencia de apoyo
Intercambiador
Caudal de agua
Alimentación
Cableado alimentación
Capacidad interruptor manual / Fusible
Temperatura exterior 15/12°C (BS/BH), toma de agua 15°C, salida de agua 45°C
1
ESQUEMA CONEXIONES
Alimentación
NOTAS:
(1) Los datos y especificaciones presentes en esta ficha pueden variar sin previo aviso.
(2) Las imágenes de esta ficha son de carácter orientativo, pudiendo ser diferentes a la máquina final.

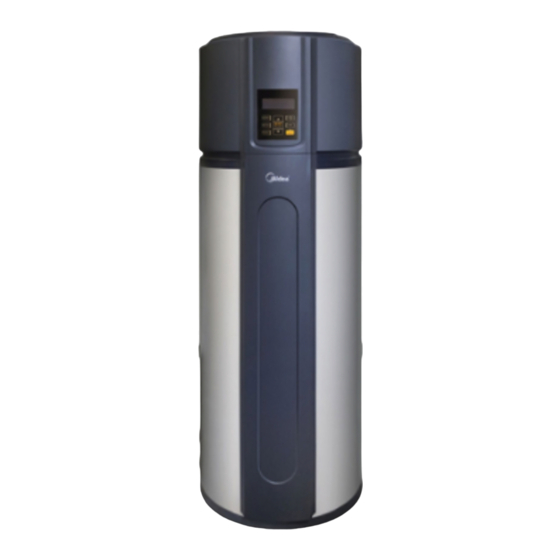

RSJ-15/190RDN3-F
1
1
Defecto 60°C (38°C - 70°C)
1,45 kW
0,38 kW
180 L
182/230/270 m
/h
3
41,20 dB(A)
120 kg
-7°C - 43°C
Ø3/4"
3 kW
Tubería de cobre alrededor del depósito
0,043 m
/h
3
220-240 V / 1 / 50 Hz
3x4 mm
25 / 20 A
Enchufe/toma corriente
Protector
Cable de alimentación
FICHA PRODUCTO
RSJ-35/300RDN3-F1
3 kW
0,80 kW
280 L
312/355/414 m
45 dB(A)
175,50 kg
Defecto 55°C (38°C - 70°C)
-7°C - 43°C
Ø3/4"
3 kW
0,086 m
3x4 mm
40 / 30 A
con disyuntor
ES
/h
3
/h
3
