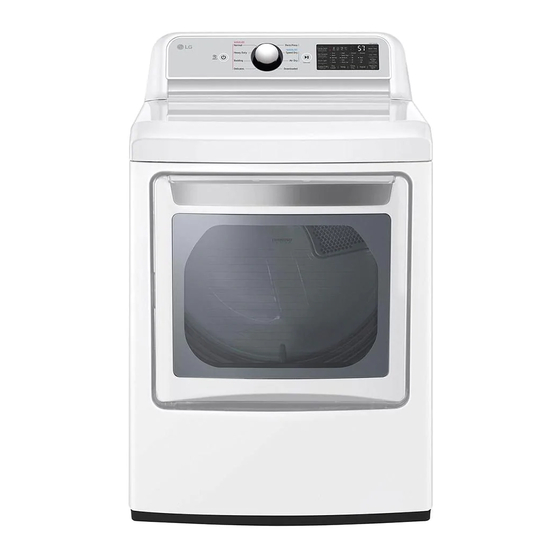

OWNER'S MANUAL
DRYER
Read this owner's manual thoroughly before operating the appliance and keep it handy for
reference at all times.
ENGLISH
DLE7300*E (Elec)
DLG7301*E (Gas)
www.lg.com
MFL70442606
Copyright © 2018 - 2021 LG Electronics Inc. All Rights Reserved.
Rev.07_030321
Publicidad
Manuales relacionados para LG DLG7401VE
Resumen de contenidos para LG DLG7401VE
- Página 1 OWNER'S MANUAL DRYER Read this owner’s manual thoroughly before operating the appliance and keep it handy for reference at all times. ENGLISH DLE7300*E (Elec) DLG7301*E (Gas) www.lg.com MFL70442606 Copyright © 2018 - 2021 LG Electronics Inc. All Rights Reserved. Rev.07_030321...
- Página 2 Connecting Gas Dryers Connecting Electric Dryers Final Installation Check Installation Test (Duct Check) OPERATION Using the Dryer Check the Lint Filter Before Every Load Sorting Loads Loading the Dryer Using the LG EasyLoad Control Panel Cycle Guide Cycle Settings and Options...
- Página 3 SAFETY INSTRUCTIONS IMPORTANT SAFETY INSTRUCTIONS READ ALL INSTRUCTIONS BEFORE USE Safety for a Dryer WARNING Fire Hazard Failure to follow safety warnings exactly could result in serious injury, death or property damage. Do not install a booster fan in the exhaust duct. Install all clothes dryer in accordance with the installation instructions of the manufacturer of dryer.
- Página 4 SAFETY INSTRUCTIONS WARNING - RISK OF FIRE Install the clothes dryer according to the manufacturer’s instructions and local codes. • Clothes dryer installation must be performed by a qualified installer. • Do not install a clothes dryer with flexible plastic venting materials. If flexible metal (foil type) duct is installed, it must be of a specific type identified by the appliance manufacturer as suitable for use with clothes dryers. Flexible venting materials are known to collapse, be easily crushed, and trap lint.
- Página 5 SAFETY INSTRUCTIONS IMPORTANT SAFETY INSTRUCTIONS WARNING To reduce the risk of fire, electric shock, or injury to persons when using your appliance, follow basic precautions, including the following: Installation • Remove all protective vinyl film from the product. Failure to do so may result in product damage, smoke, •...
- Página 6 SAFETY INSTRUCTIONS Operation • Do not put any part of your body, such as your hands or feet, or metal objects under the product. • Read all instructions before using the appliance. • Do not let your hand get pinched when opening or •...
- Página 7 SAFETY INSTRUCTIONS GROUNDING INSTRUCTIONS WARNING Improper connection of the equipment-grounding conductor may result in a risk of electric shock. Check with a qualified electrician or service person if you are in doubt that the appliance is properly grounded. • This appliance must be grounded. In the event • Do not, under any circumstances, cut or of malfunction or breakdown, grounding will reduce remove the ground prong from the power cord. the risk of electric shock by providing a path of least To prevent personal injury or damage to the dryer, resistance for electric current.
- Página 8 LG ThinQ Download the new LG smart phone app to set options, self-diagnose and troubleshoot problems with the appliance, and other useful features. This function uses Wi-Fi.
- Página 9 (on some models) Hamper door Optional Accessories Swing door The LG EasyLoad™ feature allows you to open the dryer door from the top, hamper-style, when loading the dryer to help guide clothes into the drum and prevent Drying rack Side vent kit them from falling onto the floor.
- Página 10 10 INSTALLATION INSTALLATION Installation Overview Please read the following installation instructions first after purchasing this product or transporting it to another location. Check and choose Level the dryer Vent the dryer the proper location Gas dryer Electric dryer Connect electric dryers Connect gas dryers Plug in the power cord Installation test...
- Página 11 INSTALLATION Installation Location Requirements WARNING Read all installation instructions completely before installing and operating the dryer! It is important that you review this entire manual before installing and using the dryer. Detailed instructions concerning electrical connections, gas connections, and exhaust requirements are provided on the following pages. The installation requires: •...
- Página 12 12 INSTALLATION Closet Ventilation Requirements Closets with doors must have both an upper and lower vent to prevent heat and moisture buildup in the closet. One upper vent opening with a minimum opening of 48 sq. in. (310 cm ) must be installed no lower than 6 feet above the floor.
- Página 13 INSTALLATION Leveling the Dryer Use an adjustable wrench to turn the leveling feet. Unscrew the legs to raise the dryer or screw in the legs to lower it. Raise or lower with WARNING the leveling feet until the dryer is level from side to side and front to back.
- Página 14 14 INSTALLATION Swing door With the door on a protected surface, remove all screws on the sides of the door and lift off the Open the door from the side so that the hinge inner door frame using a flat blade screwdriver. screws are accessible.
- Página 15 INSTALLATION Reinstall the door. Remove the door from cabinet. a. While supporting the door, remove the four While supporting the door, install the four hinge hinge screws. screws removed in step 2. Test the swing of the door to make sure the hinges and latch are Two large properly aligned and that the door opens, closes screws...
- Página 16 16 INSTALLATION Twelve screws CAUTION Do NOT remove any of the eight screws on the face of the cabinet (marked below). Doing so could result in damage to the dryer and the need for a service call to repair the dryer. Hole Side plug...
- Página 17 INSTALLATION Reverse the components inside the door. You will now be removing and reversing various components inside the door. See below for a detailed diagram and identification of the inner structure and parts of the door. (The diagram shows the “before view” of the door, with the default set-up for a right side hinge swing. After following these instructions, the door should be a mirror image of the illustration.) Top interlock buttons Inner lock rods...
- Página 18 18 INSTALLATION Lift out the gray interlock button in the side c. Lift out the upper hinge assembly (on the left). of the door. Make sure to remove the spring with the interlock button and to keep the two together. Set the interlock button aside.
- Página 19 INSTALLATION Reverse the lower hinge bracket and hinge Install the side lock rod. assembly. a. Flip the side lock rod over and insert the a. Remove one screw from the lower hinge lower end into the left hinge bracket. bracket (on the right) and lift it out. Remove b.
- Página 20 20 INSTALLATION Reinstall the side interlock button. Install the side interlock button on the opposite side from which it was removed. NOTE Make sure the spring is on the interlock button and is centered in the compartment. Two different screws Reinstall the door cover.
- Página 21 (right-side (3.8 cm) venting is not available on gas models). An adapter kit, part number 383EEL9001B, may be purchased from an LG retailer. This kit contains the Option 2: Bottom Venting necessary duct components to change the dryer vent location.
- Página 22 22 INSTALLATION Venting the Dryer • DO NOT use sheet metal screws or other fasteners which extend into the duct that could catch lint and reduce the efficiency of WARNING the exhaust system. Secure all joints with duct tape. Failure to follow these instructions may result To reduce the risk of fire or explosion, electric in fire or death.
- Página 23 INSTALLATION Routing And Connecting Ductwork NOTE Follow the guidelines below to maximize drying performance and reduce lint buildup and condensation in the ductwork. Ductwork and fittings are NOT included and must be purchased separately. • Use 4-inch (10.2 cm) diameter rigid, semi-rigid or flexible metal ductwork.
- Página 24 24 INSTALLATION Connecting Gas Dryers • Use only a new AGA- or CSA-certified gas supply line (in compliance with the Standard for Connectors for Gas Appliances, ANSI WARNING Z21.24 • CSA 6.10) with flexible stainless steel connectors. To reduce the risk of fire or explosion, electric shock, property damage, injury to persons, or •...
- Página 25 INSTALLATION Connecting the Gas Supply Securely tighten all connections between the dryer and your laundry room’s gas supply. • Installation and service must be performed by a qualified installer, service agency, or the Turn on your laundry room’s gas supply. gas supplier. Failure to do so may result in fire, explosion, or death. Check all pipe connections (both internal and •...
- Página 26 26 INSTALLATION Connecting Electric Dryers Electrical Requirements for Electric Models Only WARNING To help prevent fire, electric shock, serious injury, or death, the wiring and grounding must conform to the latest edition of the National Electrical Code, ANSI/NFPA 70 and all applicable local regulations.
- Página 27 INSTALLATION Attach the white neutral wire to the center screw WARNING of the terminal block. Connect the power cord to the terminal block. Connect each wire in the power cord to the Attach the power cord ground wire to the green terminal block screw with the matching colored ground screw.
- Página 28 28 INSTALLATION Four-Wire Direct Wire Attach the white neutral wire to the center screw of the terminal block. • A UL-listed strain relief is required. • Use UL-listed 4-wire #10 AWG- Attach the power cord ground wire to the green minimum copper conductor cable.
- Página 29 INSTALLATION Attach the neutral (white) wire to the center WARNING terminal block screw. Connect the power cord to the terminal block. NOTE Connect each wire in the power cord to the terminal block screw with the matching colored The dryer is supplied with the neutral conductor wire.
- Página 30 30 INSTALLATION Three-Wire Direct Wire Reinstall the terminal block access cover. • A 3-wire connection is NOT permitted Neutral (Black) (White) on new construction after January 1, 1996. (Red) Ground • A UL-listed strain relief is required. Screw • Use UL-listed 3-wire, #10 AWG-minimum copper conductor cable.
- Página 31 INSTALLATION Installation Test (Duct Check) Check the display for results. During the test cycle, monitor the Flow Sense™ Once you have completed the installation of the display on the control panel. If no bars are dryer, use this test to make sure the condition of the displayed, when the cycle ends, the exhaust exhaust system is adequate for proper operation of system is adequate.
- Página 32 32 INSTALLATION Restricted or Blocked Airflow • Check the duct condition If the Flow Sense LED is turned on, check the Avoid long runs or runs with multiple elbows or bends. exhaust system for restrictions and damage. Repair or replace the exhaust system as needed. NOTE When the dryer is first installed, this test should be performed to alert you to any existing...
- Página 33 OPERATION OPERATION WARNING To reduce the risk of fire, electric shock, or injury to persons, read this entire manual, including the IMPORTANT SAFETY INSTRUCTIONS, before operating this dryer. Using the Dryer Lint 1 Clean the Lint Filter Filter If the lint filter has not already been cleaned, lift out the filter and remove the lint from the last load.
- Página 34 34 OPERATION Check the Lint Filter Before Group Similar Items Every Load For best results, sort clothes into loads that can be dried with the same drying cycle. Always make sure the lint filter is clean before starting Different fabrics have different care requirements, and a new load;...
- Página 35 OPERATION Using the LG EasyLoad Hamper Door (on some models) Use the hamper door when loading. The hamper door Swing Door opens about 40 degrees and acts as a chute to help guide items into the drum and help prevent items from Use the swing door when unloading, or when loading falling onto the floor.
- Página 36 36 OPERATION Control Panel 1 POWER Button 5 Time and Status Display Press to turn the dryer ON. Press again to turn the The display shows the settings, estimated time dryer OFF. remaining, options, and status messages for the dryer. NOTE Pressing the POWER button during a cycle will 6 MORE TIME/LESS TIME Buttons...
- Página 37 OPERATION 8 Custom PGM 12 Estimated Time Remaining If you have a special combination of settings that This display shows the estimated time remaining for you use frequently, you can save these settings as a SENSOR DRY cycles or the actual time remaining for Custom Program.
- Página 38 38 OPERATION Cycle Guide = default setting = allowable option More Anti- Damp Time/ Wrinkle Energy Cycle Fabric Type Dry Level Temp. bac- Less Care Saver terial Signal Time Normal Dry Bedding Comforters, pillows, shirts Medium Adjustable Normal Dry Heavy Jeans, heavyweight items High Duty Adjustable...
- Página 39 See the Cycle Guide for details. Downloaded If you download a cycle using the LG ThinQ application, it will be placed in the downloaded cycle position. Choose the Downloaded cycle to run the...
- Página 40 40 OPERATION Cycle Settings and Options Cycle Option Buttons The dryer features several additional cycle options to Cycle Modifier Buttons customize cycles to meet individual needs. Certain option buttons also feature a special function that SENSOR DRY cycles have preset settings that can be activated by pressing and holding that option are selected automatically.
- Página 41 OPERATION Special Functions Custom PGM If you have a special combination of settings that Some cycle option buttons also activate secondary you use frequently, you can save these settings as a functions. These special functions are marked with an custom program. asterisk (*).
- Página 42 • If the Smart Pairing function is enabled in the Press and hold Remote Start button for 3 LG ThinQ app, when you turn on the dryer after using the washer, the recommended dryer cycle is seconds to enable the Remote Start function.
- Página 43 LG Electronics will also provide open source code the interference by one or more of the following to you on CD-ROM for a charge covering the cost...
- Página 44 If you experience a problem with your Wi-Fi equipped appliance, it can transmit troubleshooting data to a smartphone using the LG ThinQ application. • Launch the LG ThinQ application and select the Smart Diagnosis™ feature in the menu. Follow the instructions provided in the LG ThinQ application.
- Página 45 MAINTENANCE MAINTENANCE Maintaining Ductwork Vent ductwork should be checked for lint buildup once per month and cleaned at least once per year. If any Regular Cleaning noticeable reduction in airflow or drying performance occurs, immediately check ductwork for obstructions WARNING and blockages.
- Página 46 User Support Videos For further assistance, there are videos and tutorials available through the LG.com website. On the lg.com/us home page, click on the Support menu tab to bring up the menu selections. Select Video Tutorials. Select Appliances and Dryers in the search menu on the new page.
- Página 47 TROUBLESHOOTING Before Calling for Service This dryer is equipped with an automatic error-monitoring system to detect and diagnose problems at an early stage. If the dryer does not function properly or does not function at all, check the following before you call for service.
- Página 48 48 TROUBLESHOOTING Problem Possible Cause Solutions Clothes take too long to Exhaust ducts are blocked, dirty, Confirm that the exhaust duct is properly or duct run is too long. configured and free of debris, lint, and obstructions. Make sure that outside wall dampers can open properly and are not blocked, jammed, or damaged.
- Página 49 TROUBLESHOOTING Problem Possible Cause Solutions Clothes take too long to Energy Saver option selected If using the Cotton/Normal cycle, deselect (on some models) the Energy Saver option. This option reduces energy use by adding an air dry section to the beginning of the cycle. Drying time is not Heat settings, load size, or The drying time for a load will vary...
- Página 50 50 TROUBLESHOOTING Performance Problem Possible Cause Solutions Greasy or dirty spots Fabric softener used incorrectly. Confirm and follow the instructions on clothes provided with your fabric softener. Clean and dirty clothes are being Use your dryer to dry only clean items. dried together.
- Página 51 TROUBLESHOOTING Problem Possible Cause Solutions Lint on clothes Excess static in clothes. Use a fabric softener to reduce static electricity. Be sure to follow the manufacturer’s instructions. Overdrying a load of laundry can cause a buildup of static electricity. Adjust settings and use a shorter drying time, or use SENSOR DRY cycles.
- Página 52 52 TROUBLESHOOTING Error Codes Problem Possible Cause Solutions Error code: tE1 through Temperature sensor failure. Turn off the dryer and call for service. Display shows error Power cord is connected Check the connection of the power cord code: PS (electric incorrectly.
- Página 53 TROUBLESHOOTING Problem Possible Cause Solutions The display shows d90, The duct work is about 90%-95% Do not use the dryer until the exhaust blocked.(“d90” or “d95” error system has been cleaned and/or repaired. code is displayed for 2 hours Using the dryer with a severely restricted only) exhaust is dangerous and could result in a fire or other property damage.
- Página 54 Should your LG Dryer (“Product”) fail due to a defect in materials or workmanship under normal home use, during the warranty period set forth below, LG will at its option repair or replace the product. This limited warranty is valid only to the original retail purchaser of the product and applies only when purchased and used within the United States including U.S.
- Página 55 TO OBTAIN WARRANTY SERVICE AND ADDITIONAL INFORMATION For additional product information, visit the LG website at http://www.lg.com For assistance using this product or to schedule service, contact LG Electronics at 1-800-243-0000. For further assistance, write: LG Electronics, 201 James Record Road, Huntsville, Alabama 35813...
- Página 56 The notice must provide your name, address, and telephone number; identify the product that is the subject of the claim; and describe the nature of the claim and the relief being sought. If you and LG are unable to resolve the dispute within 30 days, either party may proceed to file a claim for arbitration.
- Página 57 Memo...
- Página 58 Memo...
- Página 59 Lea atentamente este manual del propietario antes de poner el aparato en funcionamiento y téngalo a mano en todo momento para su referencia. ESPAÑOL DLE7300*E (Elec) DLG7301*E (Gas) www.lg.com Copyright © 2018 - 2021 LG Electronics Inc. Todos los Derechos Reservados.
- Página 60 SEGURIDAD Revise el filtro de pelusa antes de cada carga INSTRUCCIONES DE CONEXIÓN A TIERRA Clasificación de cargas Carga de la secadora Uso de la función LG EasyLoad CARACTERÍSTICAS DEL Panel de control PRODUCTO Guía de ciclos Ajustes y opciones de ciclo DESCRIPCIÓN GENERAL DEL...
- Página 61 INSTRUCCIONES DE SEGURIDAD INSTRUCCIONES IMPORTANTES DE SEGURIDAD LEA TODAS LA INSTRUCCIONES ANTES DE USAR Medidas de seguridad para una Secadora ADVERTENCIA Peligro de incendio No seguir exactamente las advertencias de seguridad podría provocar lesiones graves, la muerte o daños a la propiedad. No instale un ventilador auxiliar en el conducto de extracción.
- Página 62 INSTRUCCIONES DE SEGURIDAD ADVERTENCIA - RIESGO DE INCENDIO Instale la secadora de ropa de acuerdo con las instrucciones del fabricante y los códigos locales. • La instalación de la secadora de ropa debe ser realizada por un técnico calificado. • No instale la secadora de ropa con materiales de ventilación de plástico flexibles. Si se instala un conducto flexible metálico (tipo lámina de aluminio), este debe ser de un tipo específico avalado por el fabricante como apto para el uso con secadoras de ropa. Es sabido que los materiales de ventilación flexibles se colapsan, se aplastan con facilidad y atrapan pelusas.
- Página 63 INSTRUCCIONES DE SEGURIDAD INSTRUCCIONES IMPORTANTES DE SEGURIDAD ADVERTENCIA Para reducir el riesgo de incendio, descargas eléctricas o lesiones personales al usar su equipo, siga las precauciones básicas, incluso lo siguiente: Instalación • Quite toda la película vinílica que protege al producto. Si no lo hace puede ocasionar daños en el equipo, humo o un • Mantenga el área alrededor de la abertura de escape y las incendio.
- Página 64 INSTRUCCIONES DE SEGURIDAD Funcionamiento • No meta animales vivos como mascotas dentro del aparato. • Lea todas las instrucciones antes de usar el aparato. • No coloque ninguna parte de su cuerpo, ya sean manos o pies, ni objetos de metal debajo del aparato. •...
- Página 65 INSTRUCCIONES DE SEGURIDAD INSTRUCCIONES DE CONEXIÓN A TIERRA ADVERTENCIA La conexión inadecuada del conductor para la conexión a tierra del equipo puede producir un riesgo de descarga eléctrica. Consulte a un electricista calificado o a personal de mantenimiento si tiene dudas sobre si el aparato se encuentra conectado a tierra apropiadamente. • Este aparato debe estar conectado a tierra. En caso de •...
- Página 66 LG ThinQ Descargue la nueva aplicación para teléfonos inteligentes LG para configurar opciones, auto diagnóstico y solución de pro- blemas con el dispositivo, así como para otras funciones útiles. Esta función utiliza Wi-Fi.
- Página 67 Accesorios opcionales superior Puerta abatible La función LG EasyLoad™ le permite abrir la puerta de la secadora desde la parte superior (como la puerta de un canasto de ropa) cuando carga la secadora, lo que le permite guiar Kit de ventilación lateral...
- Página 68 10 INSTALACIÓN INSTALACIÓN Descripción general de la instalación Lea las siguientes instrucciones de instalación en primer lugar, después de comprar este producto o transportarlo a otra ubicación. Verifique y elija la Nivele la secadora Ventile la secadora ubicación adecuada Secadora de gas Secadora eléctrica Conecte las secadoras Conecte las secadoras...
- Página 69 INSTALACIÓN Requisitos del lugar de instalación ADVERTENCIA ¡Lea todas las instrucciones de instalación antes de instalar y operar su secadora! Es importante que revise este manual por completo antes de instalar y usar su secadora. En las siguientes páginas, se proporcionan instrucciones detalladas con respecto a las conexiones eléctricas, a las conexiones de gas y a los requisitos de escape.
- Página 70 12 INSTALACIÓN Requisitos de ventilación para armarios Los armarios con puertas deben tener ventilación tanto en la parte superior como en la inferior para evitar la acumulación de calor y humedad dentro del armario. Se debe instalar una abertura de ventilación superior con una apertura mínima de 48 pulgadas cuadradas (310 cm ) a no menos de 6 pies del suelo.
- Página 71 INSTALACIÓN Nivelación de la secadora Utilice una llave de tuercas ajustable para girar las patas niveladoras. Desenrosque las patas para levantar la secadora o enrósquelas para bajarla. Suba o baje ADVERTENCIA la secadora con las patas niveladoras hasta que se encuentre nivelada de lado a lado y de adelante hacia Para reducir el riesgo de lesiones personales, cumpla con atrás.
- Página 72 14 INSTALACIÓN Puerta batiente Con la puerta colocada sobre una superficie protegida, retire todos los tornillos de cada lado de la puerta y retire Abra la puerta de lado para tener acceso a los el panel interior de la puerta con un destornillador de tornillos de la bisagra.
- Página 73 INSTALACIÓN Reinstale la puerta. Retire la puerta del mueble. Mientras sujeta la puerta, instálela con los cuatro tornillos a. Mientras sostenga la puerta, retire los cuatro tornillos de bisagra retirados en el paso 2. Pruebe el movimiento de bisagra. de apertura y cierre de la puerta para asegurarse de que las bisagras y el pestillo están correctamente alineados Dos tornillos y que la puerta abre, cierra y traba correctamente en...
- Página 74 16 INSTALACIÓN PRECAUCIÓN Doce tornillos NO extraiga ninguno de los ocho tornillos del frente del gabinete (se indican aquí abajo). Si esto se hiciere, se podrían producir daños en la secadora y podría tener que llamar al servicio técnico para que repare la secadora. Botón de Tapa del bloqueo lateral...
- Página 75 INSTALACIÓN Invierta los componentes del interior de la puerta. Ahora estará removiendo y revirtiendo varios componentes dentro de la puerta. Vea más adelante un diagrama detallado e identificación de la estructura interna y partes de la puerta. (El diagrama muestra la “vista antes” de la puerta, con la instalación por defecto para una puerta que abre a la derecha.
- Página 76 18 INSTALACIÓN Levante el botón gris de conexión en el lado de la c. Deslice la barra de cierre superior a la derecha. puerta. Asegúrese de remover el resorte con el botón de enclavamiento y mantener los dos juntos. Ponga el botón de enclavamiento a un lado.
- Página 77 INSTALACIÓN Invierta el conjunto de la bisagra superior y la placa Instale la barra de bloqueo lateral. de la bisagra. a. Voltee la barra de cierre lateral e inserte el extremo a. Retire un tornillo de la placa de la bisagra inferior inferior en la placa de la bisagra izquierda. (a la derecha) y levántelo.
- Página 78 20 INSTALACIÓN Reinstale el botón de enclavamiento a un lado. Instale el botón de enclavamiento lateral del lado opuesto del cual se retiró. NOTA Asegúrese que el resorte está en el botón de enclavamiento y está en el centro en el compartimiento. Dos tornillos de diferentes Reinstale la tapa de la puerta.
- Página 79 Puede adquirir un kit adaptador, número de pieza Introduzca a presión el conducto adaptador en la carcasa 383EEL9001B, de su distribuidor LG. Este kit contiene del ventilador y fíjelo a la base de la secadora como se los componentes de conducto necesarios para cambiar la indica.
- Página 80 22 INSTALACIÓN Ventilación de la secadora • NO utilice tornillos para chapa metálica ni ningún otro tipo de sujetadores que se extiendan dentro del conducto y puedan atrapar pelusa, y, así, reducir ADVERTENCIA la eficiencia del sistema de escape. Asegure todas las uniones con cinta adhesiva para conductos. El Para reducir el riesgo de incendio o explosión, descargas incumplimiento de estas instrucciones podrá...
- Página 81 INSTALACIÓN Recorrido y conexión de los conductos NOTA Siga las pautas a continuación para maximizar el rendimiento de secado, para reducir la acumulación de pelusa y la condensación en los conductos. Los conductos y las conexiones NO están incluidos y deben adquirirse por separado.
- Página 82 24 INSTALACIÓN Conexión de secadoras de gas • Solo utilice una nueva línea de suministro de gas certificada por AGA o CSA (de conformidad con la Norma para Conectores para Aparatos de Gas, ANSI ADVERTENCIA Z21.24 • CSA 6.10) con onectores flexibles de acero inoxidable. Para reducir el riesgo de incendio o explosión, descargas •...
- Página 83 INSTALACIÓN Conexión del suministro de gas Ajuste bien todas las conexiones entre la secadora y el suministro de gas de su cuarto de lavado. • La instalación y el mantenimiento deben ser realizados por un instalador, una agencia de mantenimiento o una Abra el suministro de gas de su cuarto de lavado. compañía de gas calificados.
- Página 84 26 INSTALACIÓN Conexión de secadoras eléctricas Requisitos eléctricos para modelos eléctricos únicamente ADVERTENCIA Para ayudar a evitar incendios, descargas eléctricas, lesiones graves o la muerte, el cableado y la descarga a tierra deben cumplir con la última edición del Código Eléctrico Nacional, ANSI/NFPA 70 y todas las regulaciones locales correspondientes.
- Página 85 INSTALACIÓN Conecte el alambre neutro de color blanco al tornillo ADVERTENCIA central del bloque de bornes. Conecte el cable de alimentación al bloque de bornes. Cada alambre de color debe conectarse al tornillo del Conecte el alambre de conexión a tierra del cable de mismo color.
- Página 86 28 INSTALACIÓN Conexión directa de cuatro hilos Conecte el alambre neutro de color blanco al tornillo central del bloque de bornes. • Se requiere un aliviador de tensión homologado por UL. Conecte el alambre de conexión a tierra del cable de •...
- Página 87 INSTALACIÓN Conecte el alambre neutro (blanco) al tornillo central del ADVERTENCIA bloque de bornes. Conecte el cable de alimentación al bloque de bornes. NOTA Cada alambre de color debe conectarse al tornillo del mismo color. El alambre del color indicado en el manual La secadora se proporciona con el alambre neutro se conecta al tornillo del bloque del mismo color.
- Página 88 30 INSTALACIÓN Conexión directa de tres hilos Reinstale la cubierta de acceso al bloque de bornes. • NO se permite una conexión de 3 hilos en Vivo Neutro (negro) construcciones nuevas posteriores al 1 de (blanco) enero de 1996. Vivo (rojo) Tornillo de •...
- Página 89 INSTALACIÓN Prueba de instalación Verifique la pantalla para ver los resultados. Durante el ciclo de prueba, observe la pantalla de (Revisión de conductos) Flow Sense™ en el panel de control. Si cuando termina el ciclo no se observan barras, el sistema de escape está Después de completar la instalación de la secadora, haga esta en condiciones adecuadas.
- Página 90 32 INSTALACIÓN Flujo de aire restringido o bloqueado • Verifique las condiciones del conducto Si el LED de Flow Sense está encendido, revise el Evite tendidos largos o con muchos codos o curvas. sistema de escape para verificar que no haya restricciones ni daños. Repare o reemplace el sistema de escape según sea necesario.
- Página 91 FUNCIONAMIENTO FUNCIONAMIENTO ADVERTENCIA Para reducir el riesgo de incendio, descargas eléctricas o lesiones personales, lea este manual por completo, incluso las INSTRUCCIONES IMPORTANTES DE SEGURIDAD, antes de operar esta secadora. Cómo usar la secadora Lint 1 Limpie el filtro de pelusa Filter Si el filtro de pelusa no se ha limpiado aún, extráigalo y elimine las pelusas de la última carga.
- Página 92 34 FUNCIONAMIENTO Revise el filtro de pelusa antes Agrupe prendas similares de cada carga Para lograr mejores resultados, clasifique las prendas en cargas que puedan secarse con el mismo ciclo de secado. Asegúrese siempre de que el filtro de pelusa esté limpio antes Los diferentes tipos de tejidos tienen diferentes requisitos de de iniciar una carga nueva;...
- Página 93 FUNCIONAMIENTO Uso de la función LG Puerta de apertura superior (en algunos modelos) EasyLoad La puerta de tipo cesto se abre de aproximadamente 40 grados Puerta abatible y actúa como un conducto para ayudarle a colocar la ropa en el tambor y evitar que las prendas caigan al suelo. También es Utilice la puerta abatible para cargar o descargar prendas más...
- Página 94 36 FUNCIONAMIENTO Panel de control 1 Botón POWER (Encendido) 5 Pantalla de visualización de tiempo y estado Presione para ENCENDER la secadora. Presione nuevamente La pantalla muestra los ajustes, el tiempo restante estimado, las opciones y los mensajes de estado de su secadora. para APAGAR la secadora. NOTA 6 Botones MORE TIME/LESS TIME (Más tiempo/Menos Si presiona el botón POWER durante un ciclo, se cancelará...
- Página 95 FUNCIONAMIENTO 8 Custom PGM (Programa personalizado) 12 Tiempo restante estimado Si usted usa una combinación especial de ajustes con Esta pantalla muestra el tiempo restante estimado de los ciclos frecuencia, puede guardar estos ajustes como un programa SENSOR DRY o el tiempo restante efectivo de los ciclos Time personalizado.
- Página 96 38 FUNCIONAMIENTO Guía de ciclos = configuración por defecto = opción permisible de Más Anti- Cuidado Sonido de El ahorro Nivel de tiempo/ Ciclo Tipo de tela Temp. bac- secado secado Menos terial arrugas húmedo energía tiempo Ropa de Normal seco cama Acolchados, almohadas, camisas.
- Página 97 Los ciclos de secado con sensor utilizan el sistema exclusivo Use los ciclos de secado manual para seleccionar una de sensor doble de LG para detectar y comparar el nivel de cantidad especifica de tiempo y temperatura de secado. humedad en las prendas y en el aire, y programar el tiempo...
- Página 98 40 FUNCIONAMIENTO Ajustes y opciones de ciclo Botones de opciones de ciclo Su secadora cuenta con varias opciones de ciclo adicionales Botones de modificación de ciclo para personalizar los ciclos y satisfacer sus necesidades individuales. Algunos botones de opciones también incorporan Los ciclos SENSOR DRY tienen ajustes predefinidos que una función especial (ver la siguiente página para obtener más se seleccionan de manera automática.
- Página 99 FUNCIONAMIENTO Funciones especiales Custom PGM Si usted usa una combinación especial de ajustes con Algunos botones de opciones de ciclo también activan frecuencia, puede guardar estos ajustes como un programa funciones secundarias. Estas funciones especiales están personalizado. indicadas con un asterisco (*). Mantenga presionado el botón de opción que indica la función especial para activarla.
- Página 100 LG ThinQ, al Inicio Remoto. momento de encender la secadora luego de usar la Inicie un ciclo desde la aplicación LG ThinQ en su lavadora, entonces el ciclo recomendado de secado teléfono inteligente. será automáticamente configurado.
- Página 101 Si este equipo causa interferencia dañina LG Electronics también le proporcionará el código a la recepción de radio o televisión, que se puede fuente abierto en un CD-ROM con un cargo que cubra determinar encendiendo y apagando el equipo, se el costo de realizar tal distribución (como el costo de los...
- Página 102 Wi-Fi, este puede transmitir datos sobre la resolución de problemas a un teléfono inteligente con la aplicación LG ThinQ. • Inicie la aplicación LG ThinQ y seleccione la función Smart Diagnosis™ en el menú. Siga las instrucciones provistas en la aplicación LG ThinQ.
- Página 103 MANTENIMIENTO MANTENIMIENTO Mantenimiento de los conductos Se deben revisar los conductos de ventilación para verificar Limpieza regular que no tengan acumulación de pelusa una vez por mes y se deben limpiar, al menos, una vez por año. Si se percibe una reducción notoria del flujo de aire o del desempeño de secado, ADVERTENCIA revise los conductos de inmediato para verificar que no estén...
- Página 104 46 SOLUCIÓN DE PROBLEMAS SOLUCIÓN DE PROBLEMAS Preguntas frecuentes Cuando presiono un botón, ¿por qué la secadora emite un pitido y luego no sucede nada? La función Control Lock está activada. Para desactivar Control Lock, encienda la secadora y, luego, mantenga presionado el botón con la indicación *Control Lock en él o debajo de él durante 3 segundos. ¿Por qué la secadora tarda tanto tiempo en secar la ropa? Un adecuado flujo de aire es esencial para la eficacia del funcionamiento de las secadoras de ropa.
- Página 105 SOLUCIÓN DE PROBLEMAS Antes de llamar al servicio técnico Su secadora está equipada con un sistema de monitoreo de errores automático para la detección y el diagnóstico de problemas en una etapa temprana. Si su secadora no funciona correctamente o no funciona en absoluto, consulte la siguiente información antes de llamar al servicio técnico.
- Página 106 48 SOLUCIÓN DE PROBLEMAS Problema Causa posible Soluciones La ropa tarda demasiado Los conductos de escape están Verifique que los conductos de escape se tiempo en secarse. bloqueados, sucios o el tendido de los encuentren configurados correctamente y no conductos es demasiado extenso. tengan desechos, pelusa ni obstrucciones. Asegúrese de que los reguladores de tiro de la pared exterior se abran adecuadamente y no estén bloqueados, atascados ni dañados.
- Página 107 SOLUCIÓN DE PROBLEMAS Problema Causa posible Soluciones La ropa tarda demasiado La opción de ahorro de energia (Energy Si utiliza el ciclo Algodon/Normal, desactive la tiempo en secarse. Saver) está seleccionada (sur certains opcion de ahorro de energia. Esta opcion permite modèles) reducir el consumo de energia, ya que incorpora una seccion de secado poraire al comienzo del...
- Página 108 50 SOLUCIÓN DE PROBLEMAS Rendimiento Problema Causa posible Soluciones Manchas de grasa o No se usó correctamente el suavizante Confirme y siga las instrucciones provistas por el suciedad en la ropa. de ropa. fabricante del suavizante. Se están secando juntas ropa limpia y Use la secadora para secar prendas limpias sucia.
- Página 109 SOLUCIÓN DE PROBLEMAS Problema Causa posible Soluciones Exceso de estática en la No se usó suavizante de ropa o no se Use suavizante de ropa o la opción STATIC ropa después del secado. lo usó adecuadamente. SHIELD, si su secadora la incluye, para reducir la electricidad estática. Asegúrese de seguir las instrucciones del fabricante.
- Página 110 52 SOLUCIÓN DE PROBLEMAS Códigos de error Problema Causa posible Soluciones Código de error: tE1 a tE7. Falla del sensor de temperatura. Apague la secadora y llame al servicio técnico. La pantalla muestra el El cable de alimentación no está bien Revise la conexión del cable de alimentación al código de error: PS (solo conectado.
- Página 111 SOLUCIÓN DE PROBLEMAS Problema Causa posible Soluciones La pantalla indica d90, d95. Los conductos están bloqueados en un No utilice la secadora hasta que el sistema 90 %-95 %. (El código de error “d90” o de escape haya sido limpiado y/o reparado. “d95” se muestra solo durante 2 horas). Utilizar la secadora con un escape notoriamente restringido es peligroso y podría ocasionar un incendio u otros daños a la propiedad.
- Página 112 RESOLVER CONFLICTOS". Si su secadora LG (el “Producto”) fallara debido a defectos de materiales o de fabricación en el uso doméstico normal, durante el período de garantía que se establece a continuación, LG tendrá la opción de reparar o reemplazar el producto. Esta garantía limitada solo es válida para el comprador minorista original del producto y será...
- Página 113 PARA OBTENER SERVICIO EN GARANTÍA E INFORMACIÓN ADICIONAL Para obtener más información sobre el producto, visite el sitio web de LG en http://www.lg.com Para obtener ayuda sobre el uso de este producto o para programar un servicio técnico, comuníquese con LG Electronics al 1-800- 243-0000 (EE. UU.).
- Página 114 Normas de la AAA están disponibles en línea en www.adr.org/consumer. Envíe una copia de su solicitud de arbitraje por escrito, así como una copia de esta disposición, a la AAA de la forma descrita en las Normas de la AAA. También debe enviar una copia de su solicitud por escrito a LG en LG Electronics, USA, Inc.
