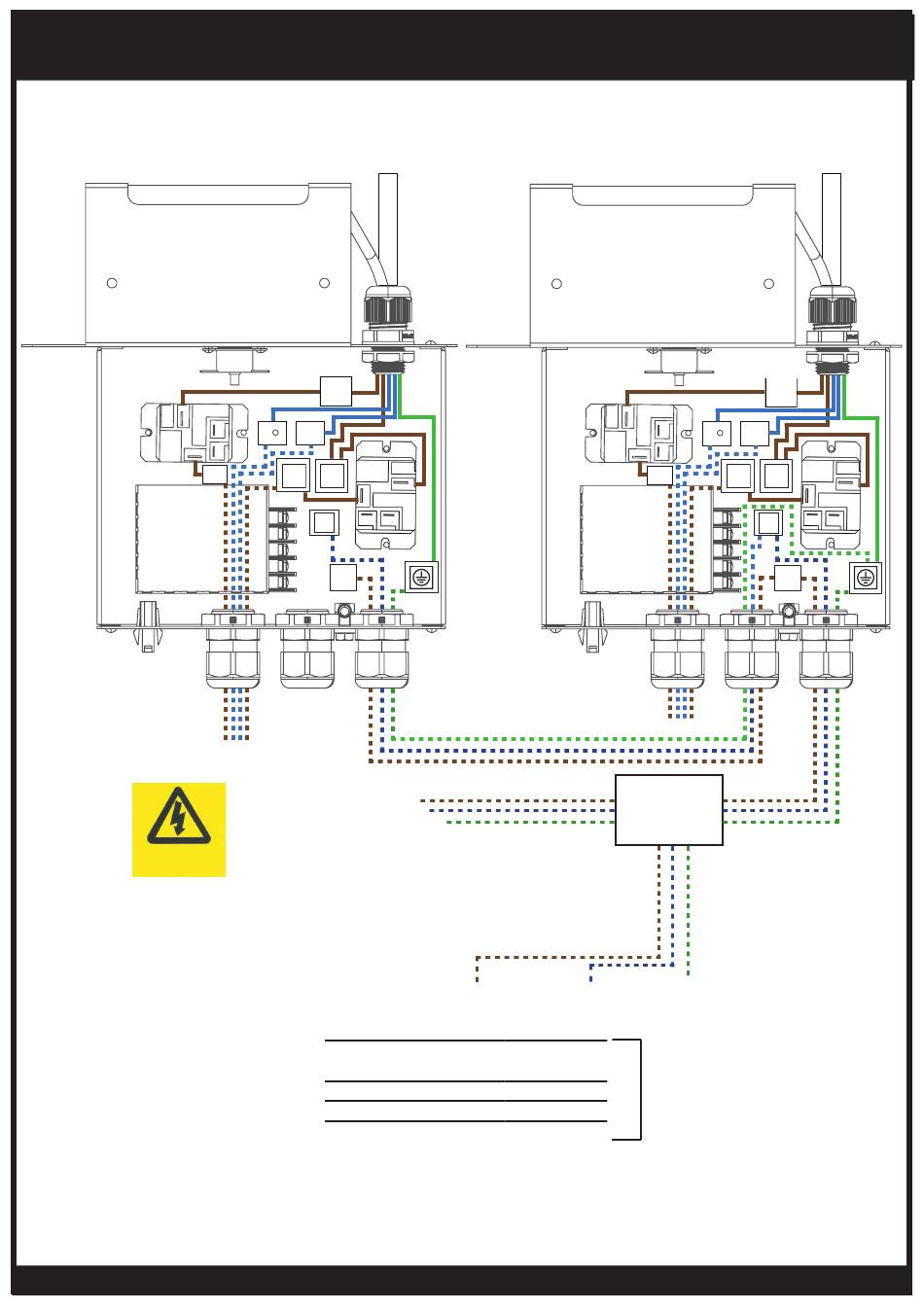

SCHEMA ELETTRICO KIT DA INCASSO A SOFFITTO A BASSA DISTANZA
4500W (DA UTILIZZARE CON 2 RISCALDATORI ON/OFF O DIMMER)
DI SEGUITO UNO SCHEMA SEMPLIFICATO DELLA MORSETTIERA.
VENGONO VISUALIZZATI TUTTI I COLLEGAMENTI REGOLATI DALL'INSTALLATORE.
GLI ARTICOLI NON VISUALIZZATI NON DEVONO ESSERE MODIFICATI.
Uscita 1
Uscita Alimentazione Dimmer
(Carico).
OPPURE Uscita Alimentazione
Controller di ACCENSIONE/
SPEGNIMENTO (Carico).
Rischio di scosse
elettriche
AVVERTENZA
Il riscaldatore CA monofase
deve essere installato in modo
permanente e cablato da personale
autorizzato e qualificato.
Questo prodotto è concepito per l'uso
con riscaldatori Platinum Electric da
220-240 V e 208 V.
NOTES:
• Per le istruzioni di cablaggio con i dimmer Bromic SmartHeat o i comandi ON/OFF, fare riferimento alle
istruzioni in dotazione con il controller.
• *La scatola di derivazione e i collegamenti interni devono essere adatte alla tensione e alla capacità
corrente dei riscaldatori installati.
S2
N2 N2
S3 S4
S1
N
L
I FILI INDICATI DA
LINEE TRATTEGGIATE
SONO FORNITI
DALL'INSTALLATORE.
OPPURE Ingresso Alimentazione Controller di
OPPURE
OPPURE
OPPURE
OPPURE
CAVO
RISCALDANTE 1
Uscita Alimentazione Dimmer (Carico).
OPPURE Uscita Alimentazione Controller di
ACCENSIONE/SPEGNIMENTO (Carico).
Ingresso Alimentazione Dimmer (Carico).
ACCENSIONE/SPEGNIMENTO (Carico).
FORNITURA
MARRONE
IN TENSIONE/ NEUTRAL
ATTIVO
PIEDINO IN PIEDINO IN
TENSIONE 1 TENSIONE 2
FASE A PHASE B
FASE B PHASE C
FASE C PHASE A
bromic.com
N2
S3
S1
Uscita 2
SCATOLA DI
DERIVAZIONE*
Ingresso
BLU
VERDE/GIALLA
TERRA
SOLO US
240V O 208V
CAVO
RISCALDANTE 2
S2
N2
S4
N
L
