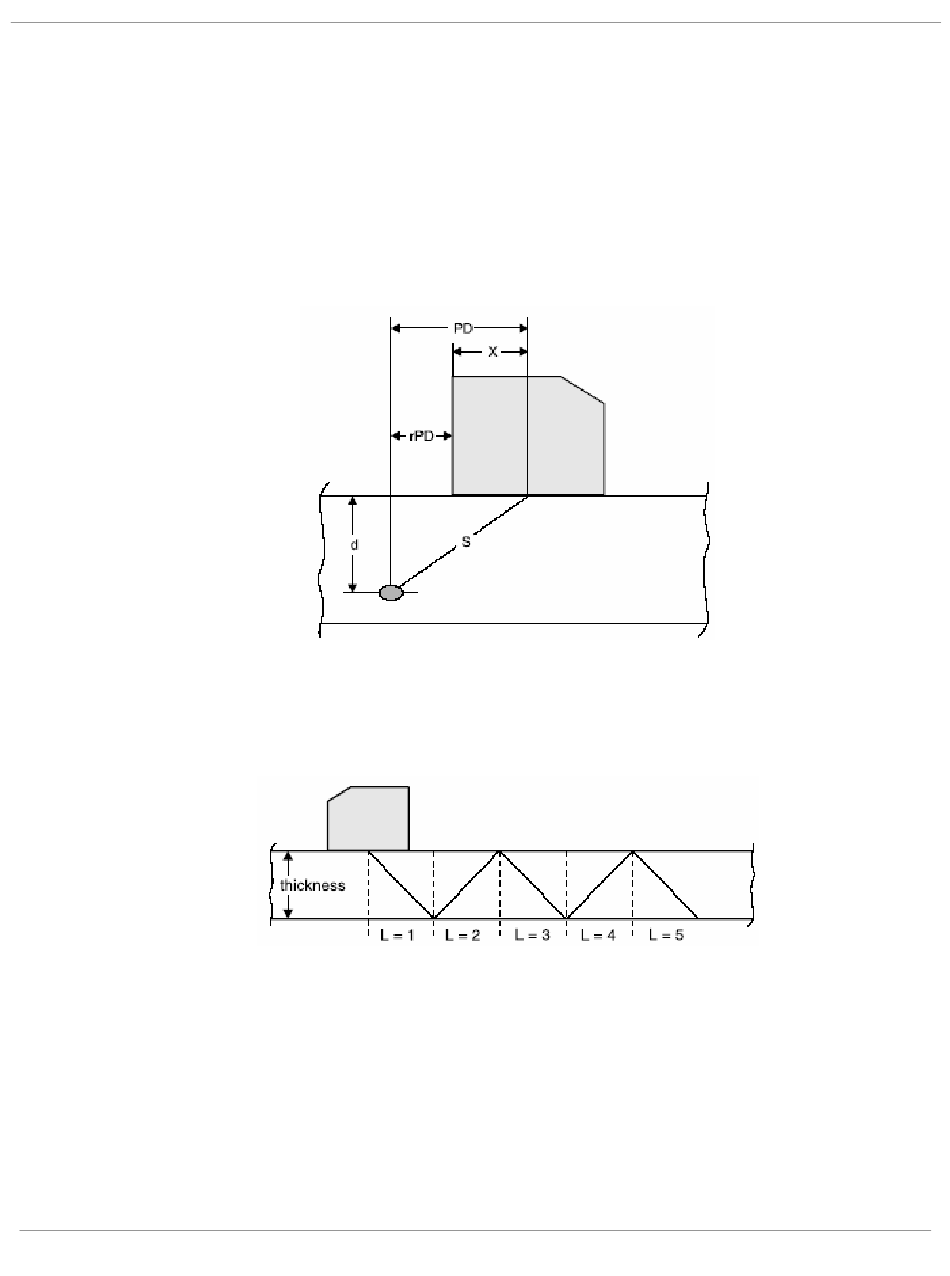

Distancia proyectada PD:
es la distancia desde el punto índice de emisión del transductor (punto de salida del
ultrasonido) hasta donde se localiza la falla, proyectada sobre la superficie
•
Distancia proyectada reducida rPD:
es la distancia desde la cara delantera del transductor hasta donde se localiza la falla,
proyectada sobre la superficie
•
Profundidad d:
la distancia en
Cu ndo se utilizan transductores de haz an
a
calcular la sección del recorrido del ultrasonid
p
unto reflector. Esta sección del recorrido del ultrasonido o pierna puede ser mostrada como
un valor medido La, Lb o Lc.
ANGLE (Ángulo de incidencia)
La función ANGLE (de ángulo) le permite establecer el valor del ángulo de incidencia para el
transductor que será utilizado. Se requiere este valor par
automáticamente los cálculos de la posición
Rango de ajuste: 0º ... 90º
⎯ Seleccione la función de ANGLE (ÁNGULO).
Departamento Técnico – Llog, s.a. de c.v.
tre la falla y la superficie
gular, el instrumento puede adicionalmente
o conocida como pierna L hasta el siguiente
a que el instrumento realice
de la falla.
Manual de Operación USM 35
Página 67
