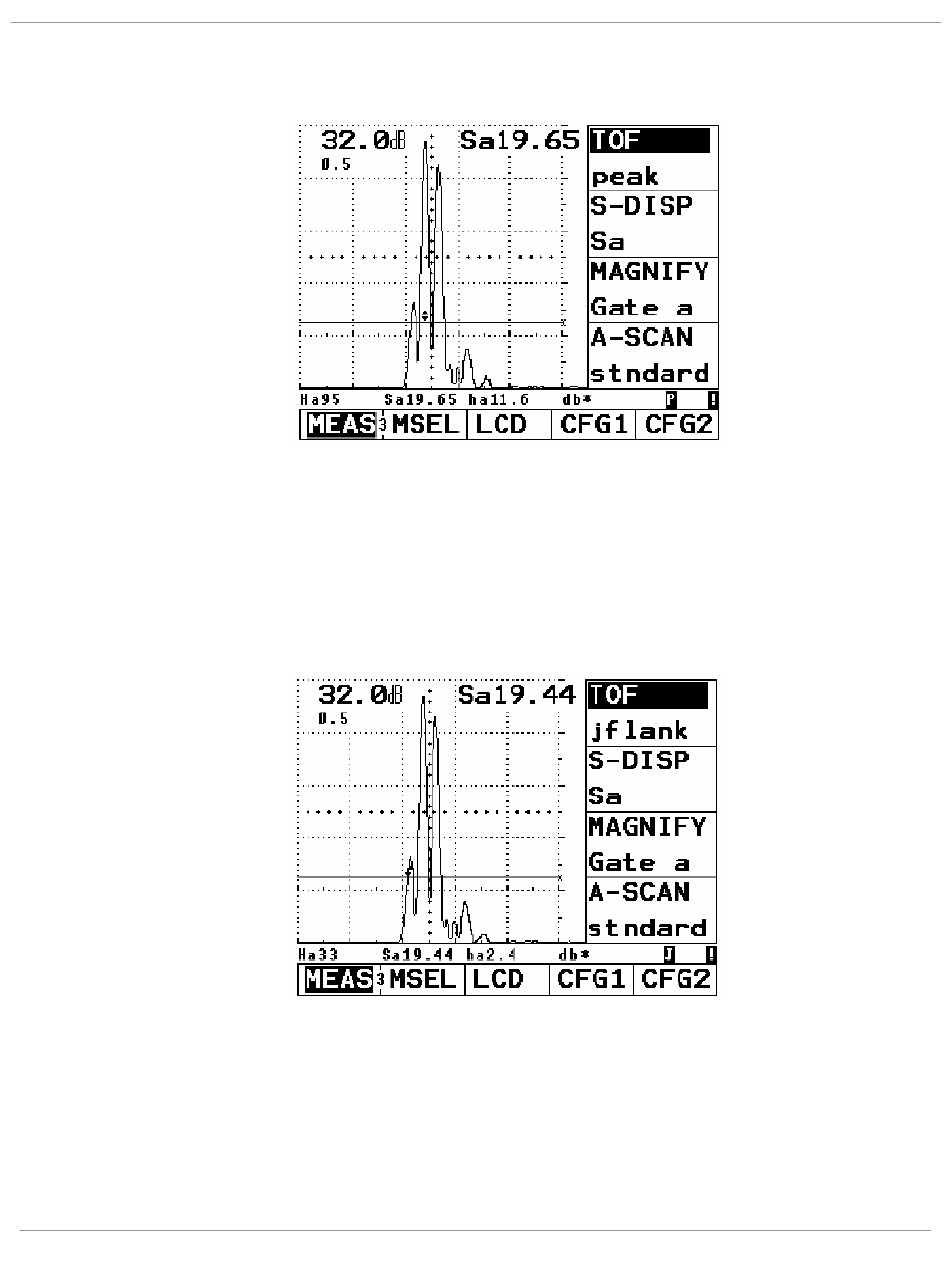

En el modo de pico de la función TOF la medición del recorrido del ultrasonido y de la amplitud
se efectúa en el pico más alto del eco que se encuentre dentro de la compuerta.
M
edición del recorrido del ultrasonido: 19.65 mm
A
mplitud: 95%
En el mo
do de jflanco de la función TOF la medición del recorrido del ultrasonido se efectúa
en el pun
to de intersección de la compuerta con el flanco
la
compuerta. La amplitud se mide en el pico más alto del primer eco que se encuentre dentro
d
e la compuerta aun cuando existan señales más alejadas con mayor amplitud dentro de la
com
puerta.
Medici
ón del recorrido del ultrasonido: 19.44 mm
A
mplitud: 33%
En princ
ipio, debería ser preferida la medición en pico porqu
d
ependen de la altura del eco, en este caso. Sin embargo, existen casos de aplicación en los
c
uales se especifica la medición en el flanco, o debe ser aplicada por razones técnicas, por
ejemplo en muchas inspecciones utilizando transdu
Departamento Técnico – Llog, s.a. de c.v.
ascendente del primer eco dentro de
e las distancias medidas no
ctor de doble elemento, dual (T/R).
Manual de Operación USM 35
