- Página 1 TE 30-ATC/AVR Español Printed: 27.06.2017 | Doc-Nr: PUB / 5151651 / 000 / 05...
- Página 2 Printed: 27.06.2017 | Doc-Nr: PUB / 5151651 / 000 / 05...
- Página 3 1 Información sobre la documentación 1.1 Acerca de esta documentación • Lea detenidamente esta documentación antes de la puesta en servicio. Ello es imprescindible para un trabajo seguro y un manejo sin problemas. • Respete las indicaciones de seguridad y las advertencias presentes en esta documentación y en el producto.
- Página 4 Revoluciones por minuto 1.4 Información del producto Los productos Hilti han sido diseñados para usuarios profesionales y solo deben ser manejados, conservados y reparados por personal autorizado y debidamente formado. Este personal debe estar especialmente instruido en lo referente a los riesgos de uso. La utilización del producto y sus dispositivos auxiliares puede conllevar riesgos para el usuario en caso de manejarse de forma inadecuada por personal no cualificado o utilizarse para usos diferentes a los que están destinados.
- Página 5 ▶ Cuando trabaje al aire libre con una herramienta eléctrica, utilice exclusivamente un alargador adecuado para exteriores. La utilización de un alargador adecuado para su uso en exteriores evita el riesgo de una descarga eléctrica. ▶ Cuando no pueda evitarse el uso de la herramienta eléctrica en un entorno húmedo, utilice un interruptor de corriente de defecto.
- Página 6 2.2 Indicaciones de seguridad para martillos ▶ Utilice protección para los oídos. El ruido constante puede reducir la capacidad auditiva. ▶ Utilice las empuñaduras adicionales que se suministran con la herramienta. La pérdida del control puede causar lesiones. ▶ Sujete la herramienta por las empuñaduras aisladas cuando realice trabajos en los que el útil puede entrar en contacto con cables eléctricos ocultos o con el propio cable de la herramienta.

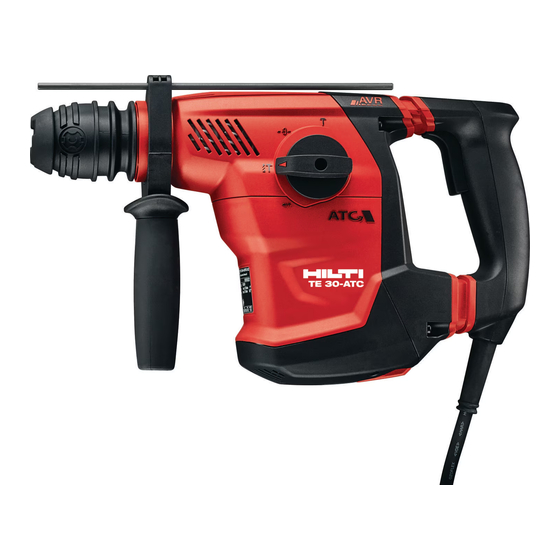

- Página 7 3 Descripción 3.1 Vista general del producto Español Printed: 27.06.2017 | Doc-Nr: PUB / 5151651 / 000 / 05...
- Página 8 Portaútiles Conmutador de control Botón de desbloqueo del tope de profundi- Empuñadura Cable de red Tope de profundidad Conmutador de giro a la derecha/izquierda § Interruptor selector de funciones Empuñadura lateral Active Vibration Reduction (AVR) & 3.2 Uso conforme a las prescripciones El producto descrito es un martillo combinado eléctrico.
- Página 9 Indicación Encontrará otros productos del sistema autorizados para su producto en su Centro Hilti o en internet, en www.hilti.com 4 Datos técnicos 4.1 Martillo combinado Indicación La tensión nominal, la intensidad nominal, la frecuencia y/o la potencia nominal figuran en la placa de identificación específica del país.
- Página 10 5 Manejo 5.1 Preparación del trabajo PRECAUCIÓN Riesgo de lesiones. Arranque involuntario del producto. ▶ Extraiga el enchufe de red antes de realizar ajustes en la herramienta o de cambiar accesorios. Respete las indicaciones de seguridad y las advertencias presentes en esta documentación y en el producto. 5.1.1 Montaje de la empuñadura lateral 1.
- Página 11 5.1.3 Desmontaje del portaútiles PRECAUCIÓN Riesgo de lesiones. Obstáculo para el operario si el tope de profundidad está colocado pero no se utiliza. ▶ Retire el tope de profundidad de la herramienta. Indicación Para cambiar el portaútiles, seleccione la posición «Cincelar» en el interruptor selector de funciones.
- Página 12 Hilti. 1. Engrase ligeramente el extremo de inserción del útil. ◁ Utilice únicamente grasa original de Hilti. Una grasa inadecuada puede provocar daños en la herramienta. 2. Encaje el útil de inserción en el portaútiles introduciéndolo hasta el tope.
- Página 13 5.2 Procedimiento de trabajo ADVERTENCIA Peligro por los cables dañados. Si se daña el cable de red o el alargador durante el trabajo, evitar tocar el cable. Extraer el enchufe de red de la toma de corriente. ▶ Compruebe con regularidad el cable de conexión de la herramienta y, en caso de que presentara daños, encargue su sustitución a un profesional experto en la materia.
- Página 14 5.2.3 Taladrar con percusión (taladrar con martillo) ▶ Sitúe el interruptor selector de funciones en este símbolo: 5.2.4 Colocar cincel PRECAUCIÓN Riesgo de lesiones. Pérdida de control de la dirección del cincel. ▶ No trabaje en la posición «Colocar cincel». Lleve el interruptor selector de funciones a la posición «Cincelar»...
- Página 15 5.2.5 Cincelar ▶ Sitúe el interruptor selector de funciones en este símbolo: 5.2.6 Giro derecha/izquierda ▶ Ajuste el conmutador de giro a la derecha/izquierda en la posición de giro deseada. ◁ El conmutador no debe accionarse durante el servicio. Riesgo de daños 6 Cuidado y mantenimiento ADVERTENCIA Riesgo de descarga eléctrica.
- Página 16 • No utilice la herramienta eléctrica si presenta daños o fallos que afecten al funcionamiento. Llévela de inmediato al Servicio Técnico de Hilti para que la reparen. • Coloque todos los dispositivos de protección después de las tareas de cuidado y mantenimiento y compruebe su correcto funcionamiento.
- Página 17 Hilti están fabricadas en su mayor parte con materiales reutilizables. La condición para dicha reutilización es una separación adecuada de los materiales. En muchos países, Hilti recoge las herramientas usadas para su recuperación. Pregunte en el Servicio de Atención al Cliente de Hilti o a su asesor de ventas.
- Página 18 Español Printed: 27.06.2017 | Doc-Nr: PUB / 5151651 / 000 / 05...
- Página 19 Printed: 27.06.2017 | Doc-Nr: PUB / 5151651 / 000 / 05...
- Página 20 Hilti = registered trademark of Hilti Corp., Schaan 20170424 Printed: 27.06.2017 | Doc-Nr: PUB / 5151651 / 000 / 05...
