MFTVB

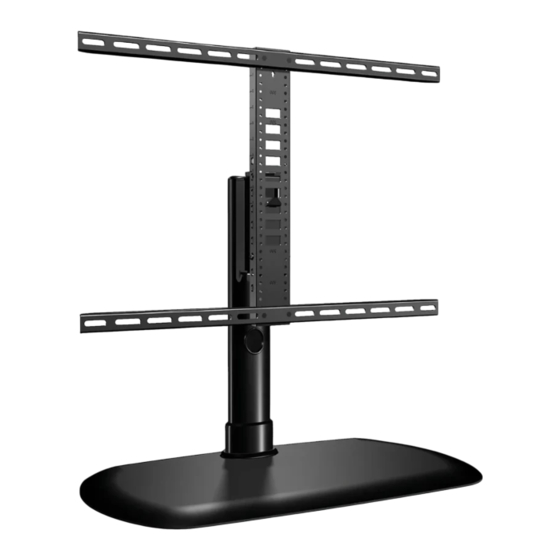

SWIVEL TV BASE
Compatible with Amazon Fire TV 4-series
and Fire TV Omni Series up to 65"
Fits VESA patterns 100 x 100 - 600 x 400
INSTRUCTION MANUAL
WE'RE HERE TO HELP
WE'RE HERE TO HELP
Want to watch a video that shows
Want to watch a video that shows
how easy this DIY project will be?
how easy this DIY project will be?
Watch it now at:
Watch it now at:
SANUS.com/3048
SANUS.com/3048
Our install experts are standing
Our install experts are standing
by to help.
by to help.
Call us at:
Call us at:
US: +1 (800) 359-5520
US: +1 (800) 359-5520
EMEA: +31 (0) 495 580 852
EMEA: +31 (0) 495 580 852
UK: +44 (0) 800 056 2853
UK: +44 (0) 800 056 2853
