Sección 4 — Configuración del sistema
4.8 Pantalla de configuración nro. 4:
4.8.1 Adelanto-retardo
Adelanto-retardo para dos calderas CB - Para el adelanto-retardo para dos calderas CB, seleccione Host (Anfitriona)
o Client (Cliente). Si el controlador de la caldera que se está configurando tiene el transmisor de cabecera
conectado, esta caldera será "Host" (Anfitriona); si no, será "Client" (Cliente).
Si se selecciona Host (Anfitriona), las pantallas de configuración y control de adelanto-retardo de 2 calderas estarán
disponibles en el menú principal.
El adelanto-retardo para dos calderas CB 2 está disponible en cableado o por comunicaciones a partir de la revisión
del programa del PLC revisión 10, número de programa 98500553_000_10.
Adelanto-retardo del CB - Si la caldera se va a utilizar en un sistema de control de panel maestro CB, seleccione <CB
Host Lead Lag>. El controlador de la caldera necesitará las conexiones de cableado adecuadas con el controlador
maestro para funcionar correctamente. Consulte el manual del Panel maestro CB (#750-375) para obtener más
información sobre la configuración y el funcionamiento del control de adelanto/retardo de caldera anfitriona.
4.8.2 Modulación remota/Punto de ajuste remoto
Las señales para Modulación remota
o Punto de ajuste remoto pueden ser
proporcionadas por una señal de entrada
analógica o escritas directamente en el PLC
por comunicaciones (Ethernet). Un indicador
verde muestra las selecciones que pueden
modificarse; las selecciones con indicadores
rojos no pueden modificarse.
Modulación remota por entrada analógica
Esta opción configura el controlador de caldera para recibir una señal remota de 4-20 mA en la entrada I4/3 para
controlar la velocidad de combustión de la caldera.
4-20

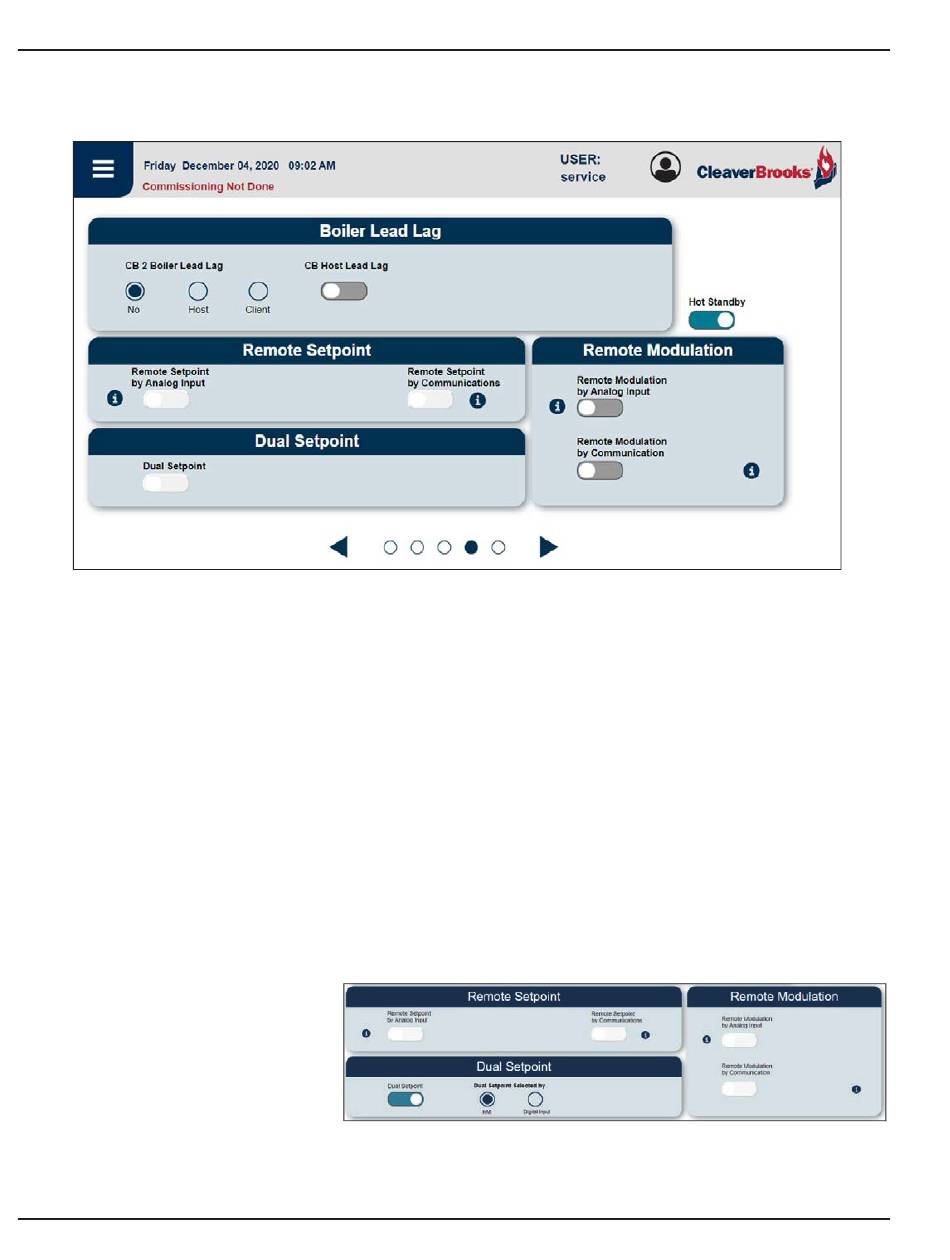

FIGURA 4-23. Pantalla de configuración nro. 4:
FIGURA 4-24. Punto de ajuste/modulación remota
