- Página 1 844ER & 780D 844ER & 780D...
- Página 2 “16”. representar fuente de peligro. 18) FAAC declina toda responsabilidad relativa a la seguridad y al buen 6) FAAC declina cualquier responsabilidad derivada de un uso impropio funcionamiento de la automación si se utilizan componentes de la o diverso del previsto.

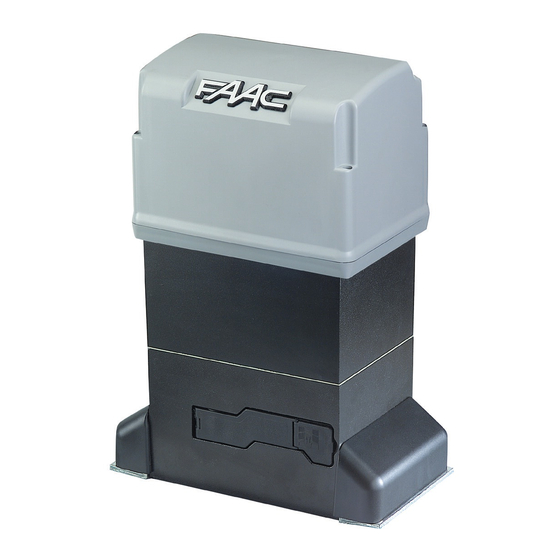

- Página 3 844 ER Z16 CR - 844 R - 844 R CAT - 844 R RF Ta = tiempo de apertura La automación FAAC mod. 844 para cancelas correderas es un Tc = tiempo de cierre operador electromecánico que transmite el movimiento a la hoja Tp = tiempo de pausa corredera mediante un piñón de cremallera o cadena acoplado...
- Página 4 Para efectuar fácilmente las conexiones, haga salir los cables 2. DIMENSIONES unos 40 cm del orificio (Fig.5-6 ref. ) de la placa de cimentación. Fig. 4 Fig. 2 Las cotas están expresadas en mm. 3. PREDISPOSICIONES ELÉCTRICAS (equipo estándar) Fig. 5 ³...
- Página 5 4) Regule la altura de las patas y la distancia hasta la cancela, tomando como referencia la Fig.11. 5) Fije el motorreductor en la placa de cimentación, apretando las tuercas tal y como se muestra en la Fig.12. 6) Prepare el operador para el funcionamiento manual, como se indica en el capítulo 8.
- Página 6 4.5.2. MOD. 844 ER RF (Figg. 20 - 21) 1) Introduzca la clavija elástica en el árbol utilizando un martillo. 2) Aplique en la brida del motorreductor la abrazadera de los reenvíos locos, utilizando los cuatro tornillos (M5 x 12) y sus arandelas incluidas en el kit, tal y como se indica en la Fig.20.
- Página 7 5. EQUIPO ELECTRÓNICO 780D 5.3. LAYOUT Y COMPONENTES DISPLAY DE SEÑALIZACIÓN Y PROGRAMACIÓN 5.1. ADVERTENCIAS Led DIODO DE CONTROL ESTADO ENTRADAS Atención: Antes de efectuar cualquier tipo de intervención en el equipo REGLETA DE BORNES BAJA TENSIÓN electrónico (conexiones, mantenimiento), quite siempre la alimentación eléctrica.
- Página 8 Dispositivos de seguridad en apertura: intervienen detectando un 5.4. CONEXIONES ELÉCTRICAS obstáculo sólo durante el movimiento de apertura de la cancela. Los mismos provocan el cierre inmediato o el restablecimiento del movimiento de apertura cuando se 230Vac 50-60Hz liberan (véase programación en el párrafo 5.5.2.) Dispositivos de seguridad en cierre: intervienen detectando un obstáculo sólo durante el movimiento de cierre de la cancela.
- Página 9 Conexión de dos parejas de fotocélulas en cierre y de dos Conexión de una pareja de fotocélulas en apertura bordes Fig. 29 Conexión de una pareja de fotocélulas en cierre Fig. 32 Conexión de una pareja de fotocélulas en cierre, de una en apertura y de una en apertura/cierre Fig.
- Página 10 Para instalar varios emisores de impulso de apertura Conexión de una pareja de fotocélulas en cierre y de una en parcial, conecte los contactos N.A. en paralelo (fig.35). apertura/cierre FSW OP - Contacto dispositivos de seguridad en apertura (borne 3): La función de los dispositivos de seguridad en apertura es proteger la zona interesada por el movimiento de la hoja durante la fase de apertura.
- Página 11 TX -FSW - Negativo alimentación transmisores fotocélulas (borne 5.5. PROGRAMACIÓN Para programar el funcionamiento de la automación hay que Utilizando este borne para la conexión del negativo de acceder al modo "PROGRAMACIÓN" utilizando las teclas F,+ y - y el la alimentación de los transmisores fotocélulas, se puede display presentes en el equipo.
- Página 12 Pantalla Función Por defecto Pantalla Función Por defecto FUERZA: FAIL SAFE: Regula el empuje del Motor. La activación de la función habilita un test de funcionamiento de las fotocélulas antes de = fuerza mínima cada movimiento de la cancela. Si el test falla = fuerza máxima (fotocélulas fuera de servicio, indicado por el valor...
- Página 13 Pantalla Función Por defecto Pantalla Función Por defecto LÓGICA FOTOCÉLULAS APERTURA: APERTURA PARCIAL: Seleccione el modo de intervención de las fotocélulas Se puede regular la amplitud de la apertura de apertura. parcial de la hoja. Intervienen sólo en el movimiento de apertura: El tiempo puede regularse de bloquean el movimiento y lo reanudan cuando se pasos de 1 segundo.
- Página 14 Atención: los imanes suministrados en dotación, debido a la 6. PUESTA EN FUNCIONAMIENTO intensidad del campo magnético que producen, pueden dañar 6.1. CONEXIONES ELÉCTRICAS componentes de banda magnética (tarjetas de crédito, cintas magnéticas, floppy disk, etc.) así como aparatos electrónicos y Efectúe todas las conexiones eléctricas de la tarjeta como se indica mecánicos (como por ejemplo relojes, pantallas LCD).
- Página 15 Notas sobre el posicionamiento de las chapas • Para un correcto funcionamiento es necesario que en la posición de parada de la cancela quede por lo menos 2 cm desde el tope mecánico de fin de carrera. Esta comprobación debe realizarse después de haber determinado los valores de las deceleraciones pre y post fin de carrera (Véase párrafo 5.5.2.2) y de haber hecho realizar por lo menos un ciclo completo a la automación.
- Página 16 MONTAJE DE LA UNIDAD DE CONTROL CN 60E (OPCIONAL) El operador está predispuesto para alojar, con la ayuda de una barra DIN, la unidad de control del borde de seguridad conductivo CN 60E. Corte la barra DIN y fíjela al operador con dos tornillos aprovechando los dos orificios y acople la unidad de control CN 60E (Fig.
- Página 17 El nivel del aceite, que puede controlarse a vista, debe llegar a los filamentos de cobre del motor eléctrico. Para efectuar el abastecimiento del aceite, vierta el aceite hasta el nivel. Utilice exclusivamente aceite FAAC XD 220. Fig. 54 15.REPARACIONES Para eventuales reparaciones diríjase a los Centros de...
- Página 20 Extraiga la llave y cierre la portezuela de protección de la - No efectúe ninguna reparación o intervención directa, y dirigase cerradura. siempre a personal cualificado FAAC. Mueva la cancela hasta que se engrane el desbloqueo. - Haga comprobar por lo menos semestralmente el funcionamiento de la automación, de los dispositivos de seguridad y la conexión...
- Página 22 Le descrizioni e le illustrazioni del presente manuale non sono impegnative. La FAAC si riserva il diritto, lasciando inalterate le caratteristiche essenziali dell’apparecchiatura, di apportare in qualunque momento e senza impegnarsi ad aggiornare la presente pubblicazione, le modifiche che essa ritiene convenienti per miglioramenti tecnici o per qualsiasi altra esigenza di carattere costruttivo o commerciale.
