Royal Catering RCSQ-01E Manual De Instrucciones
  1. Manuales
  2. Marcas
  3. Royal Catering Manuales
  4. Electrodomésticos de Cocina
  5. RCSQ-01E
  6. Manual de instrucciones
Royal Catering RCSQ-01E Manual De Instrucciones

Royal Catering RCSQ-01E Manual De Instrucciones

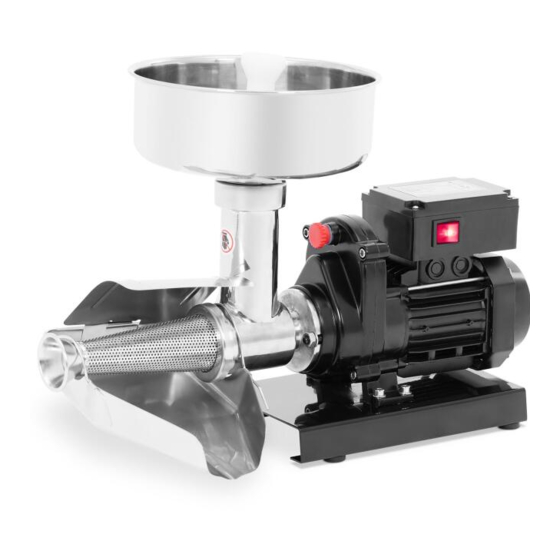

Prensa para tomates
