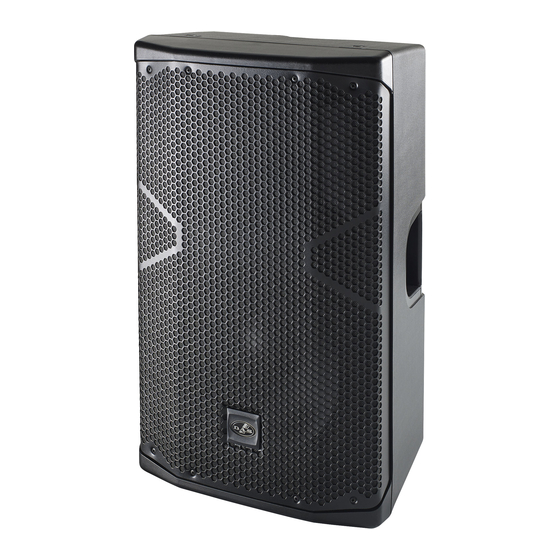

Manual de Usuario
Altea
series
ALTEA-412 / ALTEA-415
ALTEA-712 / ALTEA-715 / ALTEA-718
Antes de utilizar el equipo, lea la sección
"Precauciones de seguridad" de este manual.
Conserve este manual para futuras consultas.
Before operating the device, please read the
"Safety precautions" section of this manual.
Retain this manual for future reference.
Publicidad
Tabla de contenido
Manuales relacionados para D.A.S. Altea Serie
Resumen de contenidos para D.A.S. Altea Serie
- Página 1 Manual de Usuario Altea series ALTEA-412 / ALTEA-415 ALTEA-712 / ALTEA-715 / ALTEA-718 Antes de utilizar el equipo, lea la sección “Precauciones de seguridad” de este manual. Conserve este manual para futuras consultas. Before operating the device, please read the “Safety precautions”...
-
Página 2: Tabla De Contenido
CONTENIDO PRECAUCIONES DE SEGURIDAD GARANTÍA DECLARACIÓN DE CONFORMIDAD INTRODUCCIÓN CONFIGURACIONES 7 - 8 2x ALTEA-412 (ALTEA-415) + 1x ALTEA-718 2x ALTEA-712 (ALTEA-715) + 2x ALTEA-718 DIBUJOS DE LÍNEAS ESPECIFICACIONES 11 - 12 SISTEMA DE COLGADO Manual del Usuario / altea series / User’s Manual... -
Página 3: Precauciones De Seguridad
Altea series Precauciones de Seguridad Safety Precautions Cajas acústicas pasivas / Passive loudspeaker enclosures Conserve y lea todas estas instrucciones. Keep these instructions. Siga todas las advertencias. Heed all warnings. Follow all instructions. El signo de exclamación dentro de un triángulo indica la The exclamation point inside an equilateral triangle indicates the existencia de componentes internos cuyo reemplazo puede existence of internal components whose substitution may affect... -
Página 4: Garantía
GARANTÍA Todos nuestros productos están garantizados por un periodo de 24 meses desde la fecha de compra. Las garantías sólo serán válidas si son por un defecto de fabricación y en ningún caso por un uso incorrecto del producto. reparaciones garantía pueden realizadas,... -
Página 5: Declaración De Conformidad
DECLARACIÓN DE CONFORMIDAD DECLARATION OF CONFORMITY DAS Audio Group, S.L. C/ Islas Baleares, 24 - 46988 - Pol. Fuente del Jarro - Valencia. España (Spain). Declara que ALTEA-412 / ALTEA-415 / ALTEA-712 / ALTEA-715 / ALTEA-718 Declares that ALTEA-412 / ALTEA-415 / ALTEA-712 / ALTEA-715 / ALTEA-718 Cumple con los objetivos esenciales de las Directivas: Abide by essential objectives relating Directives: De Baja Tensión / Low Voltage... -
Página 6: Introducción
INTRODUCCIÓN La serie altea hereda la calidad de sonido excepcional y robusta construcción que han hecho de los sistemas profesionales DAS un estándar internacional de refuerzo de sonido. Diseñados de la experiencia "del mundo real", ofrecen a los usuarios un rendimiento excepcional, fiabilidad absoluta y conveniencia sin igual. -
Página 7: Configuraciones
CONFIGURACIONES Ejemplo de configuración con 2x ALTEA-412 (ALTEA-415) + 1x ALTEA-718 ALTEA-718 PA-1500 Input A CH 1 CH 2 PA-1500 POWER CLIP POWER AMPLIFIER Output Bridge ALTEA-412 (ALTEA-415) ALTEA-412 (ALTEA-415) PA-900 CH 1 CH 2 PA-1500 POWER CLIP POWER AMPLIFIER Output B Output A Input B... -
Página 8: Altea-712 (Altea-715) + 2X Altea-718
CONFIGURACIONES (cont.) Ejemplo de configuración con 2x ALTEA-712 (ALTEA-715) + 2x ALTEA-718 ALTEA-712 (ALTEA-715) ALTEA-712 (ALTEA-715) PA-1500 Output A Output B CH 1 CH 2 PA-1500 CLIP POWER POWER AMPLIFIER TRD-6 TRD-6 Input A Input B PA-2700 Output B Output A CH 1 CH 2 PA-2700... -
Página 9: Dibujos De Líneas
DIBUJOS DE LÍNEAS Manual del Usuario / altea active / User’s Manual... -
Página 10: Especificaciones
ESPECIFICACIONES Model ALTEA-412 ALTEA-415 ALTEA-712 ALTEA-715 ALTEA-718 Peak Power Handling (-10 dB) 1200 W 1400 W 2000 W 2000 W 2400 W RMS Power Handling 300 W 350 W 500 W 500 W 600 W Frequency Range (-10 dB) 68 Hz - 20 kHz 63 Hz - 20 kHz 65 Hz - 20 kHz 60 Hz - 20 kHz... -
Página 11: Sistema De Colgado
COLGADO No debe aceptarse ningún riesgo en cuestión de seguridad pública. Advertencias Al suspender elementos del techo u otras estructuras, extreme las precauciones calculando previamente su resistencia. No cuelgue recintos El colgado de las cajas debe efectuarse por acústicos de estructuras que no tengan plenas técnicos experimentados, garantías de seguridad. - Página 12 Colgado con soporte cáncamos Para efectuar la instalación de una caja mediante este sistema, basta con retirar los tornillos cabeza allen, en algunos casos, y sustituirlos por anillas de elevación M8 (cáncamos con rosca métrica 8), obteniendo 3 puntos de anclaje (carga de trabajo por punto 30 kg = 66 libras).
- Página 13 Soporte para pared El AX-112-5 es un soporte de pared diseñado para varios modelos (WLL=25kgf). Los AX-112-5 han sido diseñados para ser utilizados en vertical, cualquier otra posición puede provocar problemas de seguridad en el conjunto. Los tacos suministrados son para uso en paredes de ladrillo, para cualquier otro material deberá...
- Página 14 www.dasaudio.com DAS Audio Group, S.L. DAS Audio of America, INC. DAS Audio Asia PTE. LTD. DAS do Brasil LTDA. C/. Islas Baleares, 24 6900 NW 52th Street 3 Temasek Avenue, Centennial Rua Dos Andradas, 382 SL 46988 Fuente del Jarro Miami, FL.
