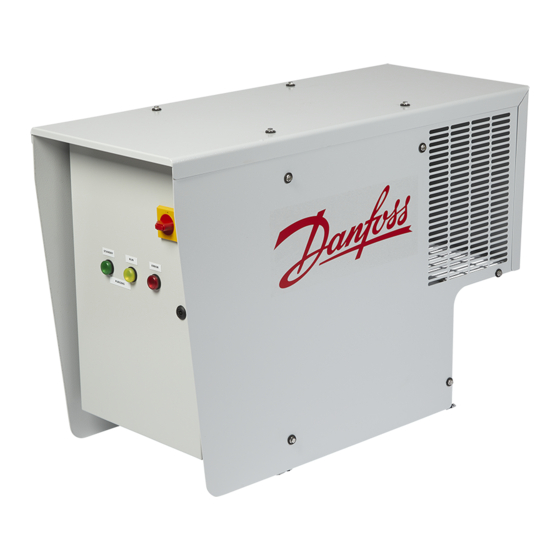

- Página 1 Guía del usuario Sistema de purga inteligente (IPS 8) Amoníaco 230 V CA, 60 Hz 089 0879 Otros idiomas de la Guía del usuario de IPS 8 148R9653 ir.danfoss.com ir.danfoss.com...
- Página 2 Guía del usuario | Sistema de purga inteligente (IPS 8), amoníaco Contenido Aviso legal ............................................3 Datos técnicos ..........................................4 Pedidos ............................................5 Caracteristicas ..........................................6 Introducción ..........................................6 Principio de funcionamiento ....................................7 Ciclo de funcionamiento ......................................8 Trampas de aire...........................................9 Ubicaciones de las conexiones ..................................10 Puntos de conexión ......................................12...
- Página 3 Title: Product Manager Danfoss only vouches for the correctness of the English version of this declaration. In the event of the declaration being translated into any other language, the translator concerned shall be liable for the correctness of the translation...
- Página 4 Guía del usuario | Sistema de purga inteligente (IPS 8), amoníaco Datos técnicos Tensión de alimentación para: IPS 8 Field bobinas de solenoide conectadas 230 V +/-10% CA, monofásico, 60 Hz Corriente 5,7 A (máx. 6,5 A) Consumo potencia Máx. 1,3 kW...
- Página 5 Guía del usuario | Sistema de purga inteligente (IPS 8), amoníaco Pedidos Unidad Código Sistema de purga inteligente IPS 8 de Danfoss 084H5002 Accesorio Piezas de repuesto Accesorios y repuestos (no incluido para mantenimiento Código con IPS) (integradas en IPS)
- Página 6 Guía del usuario | Sistema de purga inteligente (IPS 8), amoníaco El sistema de purga inteligente (IPS 8) de El purgador es un sistema de refrigerante R452A Introducción Danfoss es una unidad de purga autónoma, autónomo y controlado electrónicamente, que independiente y diseñada para la expulsión de...
- Página 7 Guía del usuario | Sistema de purga inteligente (IPS 8), amoníaco El IPS 8 de Danfoss viene probado de fábrica Principio de funcionamiento Cuando se condensa el amoníaco gaseoso, y está listo para su uso en plantas de amoníaco se genera de forma natural una nueva mezcla con una presión del condensador superior...
- Página 8 Guía del usuario | Sistema de purga inteligente (IPS 8), amoníaco El IPS 8 de Danfoss funciona en ciclos de Si, durante el ciclo de frío, la temperatura Ciclo de funcionamiento 24 horas, de los cuales 45 minutos se dedican sigue bajando y se supera el umbral inferior, a un ciclo de vaciado de R452A.
- Página 9 Guía del usuario | Sistema de purga inteligente (IPS 8), amoníaco La válvula de purga principal está controlada por «Tsat452» en relación con «VClseT» y «VOpenT» La diferencia entre «VClseT» y «VOpenT» es siempre: 5 °K (Danfoss puede modi car este valor) Si «Tsat452»...
- Página 10 Guía del usuario | Sistema de purga inteligente (IPS 8), amoníaco Ubicaciones de Instalación de un purgador de aire en una instalación controlada de nivel de líquido las conexiones de baja presión Las ubicaciones correctas para conectar el El purgador de aire debe tener su propio purgador de aire a la planta de amoníaco son:...
- Página 11 Guía del usuario | Sistema de purga inteligente (IPS 8), amoníaco Ubicaciones de las Instalación de un purgador de aire en una instalación controlada de nivel de líquido conexiones (continuación) de alta presión En los sistemas con un control de nivel de líquido El purgador de aire (5) se debe conectar a la a alta presión, el aire se concentrará...
- Página 12 Guía del usuario | Sistema de purga inteligente (IPS 8), amoníaco Puntos de conexión Purga en varios puntos De forma predeterminada, el IPS 8 de Danfoss NO MANTENGA NUNCA MÁS DE 1 PUNTO viene con gurado de fábrica para controlar DE PURGA ABIERTO AL MISMO TIEMPO.
- Página 13 Guía del usuario | Sistema de purga inteligente (IPS 8), amoníaco LLS 4000 Fig. 10a IPS con LLS 4000 instalado BC344024774466es-000601 | 13 © Danfoss | Climate Solutions | 2023.04...
- Página 14 Guía del usuario | Sistema de purga inteligente (IPS 8), amoníaco Instalación El IPS 8 de Danfoss se debe instalar de acuerdo con Utilice 4 argollas de elevación y el equipo las ubicaciones recomendadas en los apartados de elevación adecuado durante la instalación Ubicaciones de las conexiones y Puntos de conexión...
- Página 15 Guía del usuario | Sistema de purga inteligente (IPS 8), amoníaco Instalación (continuación) 416,4 Junta incluida Pernos incluidos, par de apriete: 60 Nm (44,3 ft lb) tensión diagonal Brida soldada incluida ( g. 14) Tubo de purga con un diámetro exterior de 17,2 para la manguera de goma que llega al baño de agua.
- Página 16 Guía del usuario | Sistema de purga inteligente (IPS 8), amoníaco El cableado interno del purgador se con gura Se recomienda que todos los cables externos que Cableado eléctrico en fábrica. En la planta, solo se debe instalar el salgan del IPS 8 hacia la fuente de alimentación y cableado eléctrico para la fuente de alimentación...
- Página 17 Guía del usuario | Sistema de purga inteligente (IPS 8), amoníaco Cableado eléctrico (continuación) OPCIONAL PARA USAR LA TENSIÓN DE 24 V CC, RETIRE 1-3 2-4 PUENTES ENTRE LOS TERMINALES Y CONECTE LA FUENTE DE ALIMENTACIÓN VENTILADOR DE AIRE COMPRESOR...
- Página 18 Guía del usuario | Sistema de purga inteligente (IPS 8), amoníaco Cableado eléctrico (continuación) ENTRADA DIGITAL 1 ETHERNET Servidor USB ENTRADAS ANALÓGICAS 1-6 ENTRADAS ANALÓGICAS 7-10 ENTRADAS DIGITALES 9-13 ENTRADAS DIGITALES 14-17 ENTRADAS DIGITALES 18- 22 ENTRADA DIGITAL 2 ENTRADA DIGITAL 3...
- Página 19 Guía del usuario | Sistema de purga inteligente (IPS 8), amoníaco Puesta en marcha rápida Para obtener la con guración del sistema del modo más rápido posible después de conectar todos los puntos de purga al IPS y después del primer encendido, siga estas sencillas instrucciones: 1.
- Página 20 Guía del usuario | Sistema de purga inteligente (IPS 8), amoníaco Volver a la pantalla principal Volver a la pantalla principal Pantalla principal Volver a la pantalla principal Volver a la pantalla principal Fig. 21a Consulte la descripción de parámetros para el borboteador en la Tabla 01, Config.
- Página 21 Guía del usuario | Sistema de purga inteligente (IPS 8), amoníaco Con gurar el IPS a través de la HMI Al pulsar , el menú principal mostrará las siguientes opciones. el controlador MCX15B2 Tabla 01 Navegación por el menú principal...
- Página 22 Guía del usuario | Sistema de purga inteligente (IPS 8), amoníaco ID de Nombre del Valor/ Registro Descripción y opciones de selección Mín. Máx. Unidad etiqueta parámetro Tipo MODBUS Programa de limpieza del borboteador Periodo de limpieza Ajuste del tiempo entre el inicio de la limpieza del borboteador.
- Página 23 Guía del usuario | Sistema de purga inteligente (IPS 8), amoníaco ID de Nombre del Valor/ Registro Descripción y opciones de selección Mín. Máx. Unidad etiqueta parámetro Tipo MODBUS Punto de consigna de la válvula de purga principal Umbral de temperatura para el cierre de la válvula de purga principal AKVA en DO2 Se corresponde a «VClseT»...
- Página 24 Guía del usuario | Sistema de purga inteligente (IPS 8), amoníaco ID de Nombre del Valor/ Registro Descripción y opciones de selección Mín. Máx. Unidad etiqueta parámetro Tipo MODBUS Temperatura de aspiración SuctionTemp -2147483648 2147483647 Lectura 8160 La temperatura medida en la válvula de purga principal. Desde AI4 Operación de carga BAJA...
- Página 25 Guía del usuario | Sistema de purga inteligente (IPS 8), amoníaco ALARMAS tipo E: Tipo A relacionado con el sistema: Alarmas generales de proceso, todas, restablecimiento automático, excepto E13 Nombre del parámetro Descripción Mín. Máx. Valor/Tipo Unidad Si DI3, Alarmas generales están desactivadas, provocará...
- Página 26 Guía del usuario | Sistema de purga inteligente (IPS 8), amoníaco Nombre del parámetro Descripción Mín. Máx. Valor/Tipo Unidad ENTRADAS DIGITALES Estado KL1 Estado KL1 - Compresor en funcionamiento N.A. Lectura 17 504 ON/OFF Encendido/Apagado - Interruptor principal externo N.A.
- Página 27 Para las alarmas que no se pueden restablecer o que no se han detectado, póngase en contacto con Danfoss Leyenda de nivel: 0 = Vista de lectura, 2 = Vista del instalador (código 200) 3 = Vista de mantenimiento de Danfoss (póngase en contacto con Danfoss) BC344024774466es-000601 | 27 ©...
- Página 28 Guía del usuario | Sistema de purga inteligente (IPS 8), amoníaco Modbus RTU Buenas prácticas El cableado del Modbus RTU (RS485) se debe realizar de acuerdo con lo establecido en la norma ANSI/TIA/EIA-485-A-1998. Los segmentos que cruzan edi cios deben contar con una separación galvánica.
- Página 29 BC344024774466es-000601 | 29 © Danfoss | Climate Solutions | 2023.04...
