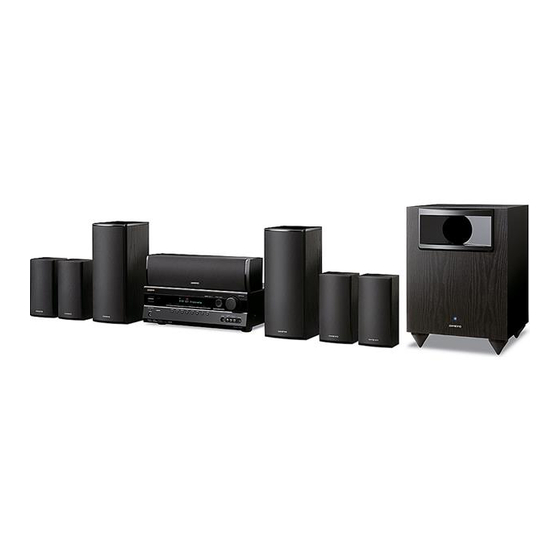

7.1ch Home Theater System
HT-S5200
AV Receiver (HT-R570)
Speaker Package (HTP-570)
Front Speakers (SKF-570 L/R)
Center Speaker (SKC-570)
Surround Speakers (SKR-570 L/R)
Surround Back Speakers (SKB-570 L/R)
Subwoofer (SKW-570)
Dock for iPod (UP-A1L)
Manuel d'instructions
Merci d'avoir porté votre choix sur le système de
cinéma à domicile à 7,1 canaux Onkyo. Veuillez lire
attentivement ce manuel avant de connecter l'appareil
et de le mettre sous tension.
Observez les instructions données dans ce manuel
afin de pouvoir profiter pleinement de votre nouveau
système de cinéma à domicile à 7,1 canaux.
Conservez ce manuel afin de pouvoir le consulter
ultérieurement.
Manual de Instrucciones
Muchas gracias por la adquisición del Onkyo Home
Theater System de 7,1 canales. Antes de realizar las
conexiones y de conectar la alimentación, lea
detenidamente este manual.
Si sigue las instrucciones de este manual, logrará el
óptimo rendimiento y el máximo placer de escucha de
su nuevo Home Theater System de 7,1 canales.
Guarde este manual para futuras referencias.
Français
Español
Introduction .............................. Fr-2
Introducción............................. Es-2
Connexions............................. Fr-18
Conexiones ............................ Es-18
Mise sous tension &
Première utilisation ........... Fr-38
Activar el equipo &
Primera configuración...... Es-38
Opérations de base................ Fr-44
Funcionamiento básico ........ Es-44
Utilisation des mode
d'écoute .............................. Fr-64
Utilizar los modos de
audición ............................. Es-64
Configuration avancée........... Fr-70
Configuración avanzada....... Es-70
Piloter d'autres éléments ...... Fr-78
Controlar otros
componentes .................... Es-78
Autres
..................................... Fr-84
Otros
...................................... Es-84
F
E
r
s
