Resumen de contenidos para TP-Link TLSL1218P

  • Página 1 Solución de redes empresariales Guía de instalación Conmutador PoE+ no administrado...
  • Página 3 Acerca de esta guía de instalación Esta Guía de Instalación describe las características del hardware, los métodos de instalación y los puntos que se deben atender durante la instalación. Esta Guía de instalación está estructurada de la siguiente manera: Capítulo 1 Introducción Este capítulo describe los componentes externos del conmutador.
  • Página 4 Contenido Capítulo 1 Introducción ——————————— 1 Descripción del producto................1 Apariencia..................1 Capítulo 2 Instalación ——————————— 6 Contenidos del paquete................. 6 Precauciones de seguridad............... 6 Herramientas de instalación................8 Instalación del producto...............8 Capítulo 3 Conexión ——————————— 10 Puerto Ethernet..................10 Puerto SFP....................10 Verificar la instalación................10 Encendido....................11 Inicialización..................11...

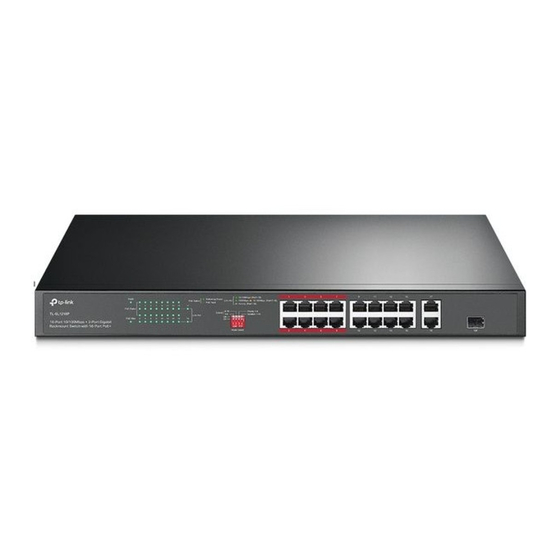

  • Página 5 Conmutador PoE+ no administrado Capítulo 1 Introducción 1.1 Descripción general del producto TL­SL1218P, TL­SL1218MP y TL­SL1226P son equipos de suministro de energía (PSE*) que no requieren configuraciones. Los puertos RJ45 de 10/100 Mbps del conmutador admiten la función Power over Ethernet (PoE*), que puede detectar y suministrar energía automáticamente a aquellos dispositivos alimentados (PD*) que cumplen con IEEE 802.3af e IEEE 802.3at.
  • Página 6 Conmutador PoE+ no administrado Indicación CONDUJO Puerto 1–16 Encendido: funcionando a 10/100 Mbps pero sin actividad. Intermitente: Funciona a 10/100 Mbps y está transmitiendo o recibiendo datos. Apagado: Ningún dispositivo está vinculado al puerto correspondiente. Puerto 17–18/18F (para TL­SL1218P) Enlace/Actuar Puerto 17–18/17F–18F (para TL­SL1218MP) Verde encendido: funcionando a 1000 Mbps pero sin actividad.
  • Página 7 Conmutador PoE+ no administrado Puerto RJ45 de 10/100 Mbps (puerto 1 a 16) Los puertos están diseñados para conectarse a dispositivos con un ancho de banda de 10 Mbps o 100 Mbps. Los puertos pueden proporcionar energía y transmitir datos para los PD. La potencia PoE máxima para cada puerto PoE es 30 W. La potencia PoE máxima para todos los puertos PoE es 150 W (para TL­SL1218P)/250 W (para TL­SL1218MP).
  • Página 8 Conmutador PoE+ no administrado Indicación CONDUJO Encendido: Fuente de alimentación total ≥ 243 W. PoE máx. Intermitente: Alimentación total ≥ 243 W y duración superior a 2 minutos. Apagado: Fuente de alimentación total ≤ 243 W. interruptores Cambiar Indicación Los interruptores de modo extendido 1–8, 9–16 y 17–24 pueden controlar la velocidad y la distancia de suministro de energía de los puertos correspondientes.
  • Página 9 Conmutador PoE+ no administrado Ranura de seguridad Kensington Asegure el candado (no incluido) en la ranura de seguridad para evitar que le roben el dispositivo. Toma de corriente Conecte aquí el conector hembra del cable de alimentación y el conector macho a la toma de corriente de CA. Asegúrese de que el voltaje de la fuente de alimentación cumpla con los requisitos del voltaje de entrada (100–240 V~ 50/60 Hz).
  • Página 10 Conmutador PoE+ no administrado Capítulo 2 Instalación 2.1 Contenido del paquete Asegúrese de que el paquete contenga los siguientes elementos. Si alguno de los artículos enumerados está dañado o falta, comuníquese con su distribuidor. Un interruptor Un cable de alimentación Esta guía de instalación Dos soportes de montaje, ocho tornillos y cuatro pies de goma...
  • Página 11 Conmutador PoE+ no administrado Mantenga la sala de equipos a un nivel adecuado de temperatura y humedad. Demasiada o muy poca humedad puede provocar un mal aislamiento, fugas de electricidad, cambios en las propiedades mecánicas y corrosión. Las altas temperaturas pueden acelerar el envejecimiento de los materiales aislantes, acortando significativamente la vida útil del dispositivo.
  • Página 12 Conmutador PoE+ no administrado ■ Asegúrese de que la toma de corriente tenga un buen contacto con el suelo. ■ Mantenga un sistema de cableado razonable y evite rayos inducidos. ■ Utilice la señal SPD (dispositivo de protección contra sobretensiones) cuando realice el cableado en exteriores. Nota: Para conocer medidas detalladas de protección contra rayos, vaya a https://www.tp­link.com/support, busque el número de modelo de su conmutador y vaya a la página web de soporte del producto;...
  • Página 13 Conmutador PoE+ no administrado Figura 2­1 Instalación de escritorio Pies Parte inferior del dispositivo Muesca ■ Instalación en bastidor Para instalar el dispositivo en un rack de 19 pulgadas de tamaño estándar EIA, siga las instrucciones que se describen a continuación: 1.
  • Página 14 Conmutador PoE+ no administrado Capítulo 3 Conexión 3.1 Puerto Ethernet Conecte un puerto Ethernet del conmutador a la computadora mediante un cable RJ45 como se muestra en la siguiente figura. Figura 3­1 Conexión del puerto RJ45 Puerto RJ45 Cable RJ45 3.2 Puerto SFP La siguiente figura demuestra la conexión del puerto SFP a un módulo SFP.
  • Página 15 Conmutador PoE+ no administrado 3.4 Encendido Conecte el conector negativo del cable de alimentación proporcionado a la toma de corriente del dispositivo y enchufe el conector positivo a una toma de corriente como se muestra en la siguiente figura. Figura 3­3 Conexión a la fuente de alimentación Nota: La figura es para ilustrar la aplicación y el principio.
  • Página 16 Conmutador PoE/PoE+ no administrado Apéndice A Solución de problemas P1. ¿Por qué no se enciende el LED PWR? El LED PWR debe estar encendido cuando el sistema de energía esté funcionando normalmente. Si el LED PWR no está encendido, verifique lo siguiente: R1: Asegúrese de que el interruptor esté...
  • Página 17 Conmutador PoE/PoE+ no administrado Apéndice B Especificaciones Contenido Artículo Estándar IEEE802.3i, 802.3u, 802.3ab, 802.3z, 802.3af, 802.3at, 802.3x Protocolo CSMA/CD Para TL­SL1218P Para TL­SL1218MP 16 puertos RJ45 de 10/100Mbps 16 puertos RJ45 de 10/100Mbps (Negociación automática/MDI automática/MDIX) (Negociación automática/MDI automática/MDIX) 2 puertos RJ45 de 10/100/1000Mbps 2 puertos RJ45 de 10/100/1000Mbps (Negociación automática/MDI automática/MDIX) (Negociación automática/MDI automática/MDIX)
  • Página 18 Advertencia de marca CE Este es un producto de clase A. En un entorno doméstico, este producto puede causar interferencias de radio, en en cuyo caso se podrá exigir al usuario que tome las medidas adecuadas. Declaración UE de conformidad TP­Link declara por la presente que el dispositivo cumple con los requisitos esenciales y otras disposiciones relevantes de las directivas 2014/30/UE, 2014/35/UE, 2009/125/CE, 2011/65/UE y (UE)2015/ 863.
  • Página 19 Machine Translated by Google...
  • Página 20 Machine Translated by Google Para hacer preguntas, encontrar respuestas y comunicarse con usuarios o ingenieros de TP­Link, visite https://community.tp­link.com para unirse a la comunidad TP­Link. Para obtener soporte técnico, la guía del usuario y otra información, visite https:// www.tp­link.com/support, o simplemente escanea el código QR. Si tiene alguna sugerencia o necesidad sobre las guías de productos, envíe un correo electrónico a techwriter@tp­link.com.cn.

Este manual también es adecuado para:

Tlsl1218mpTlsl1226p
