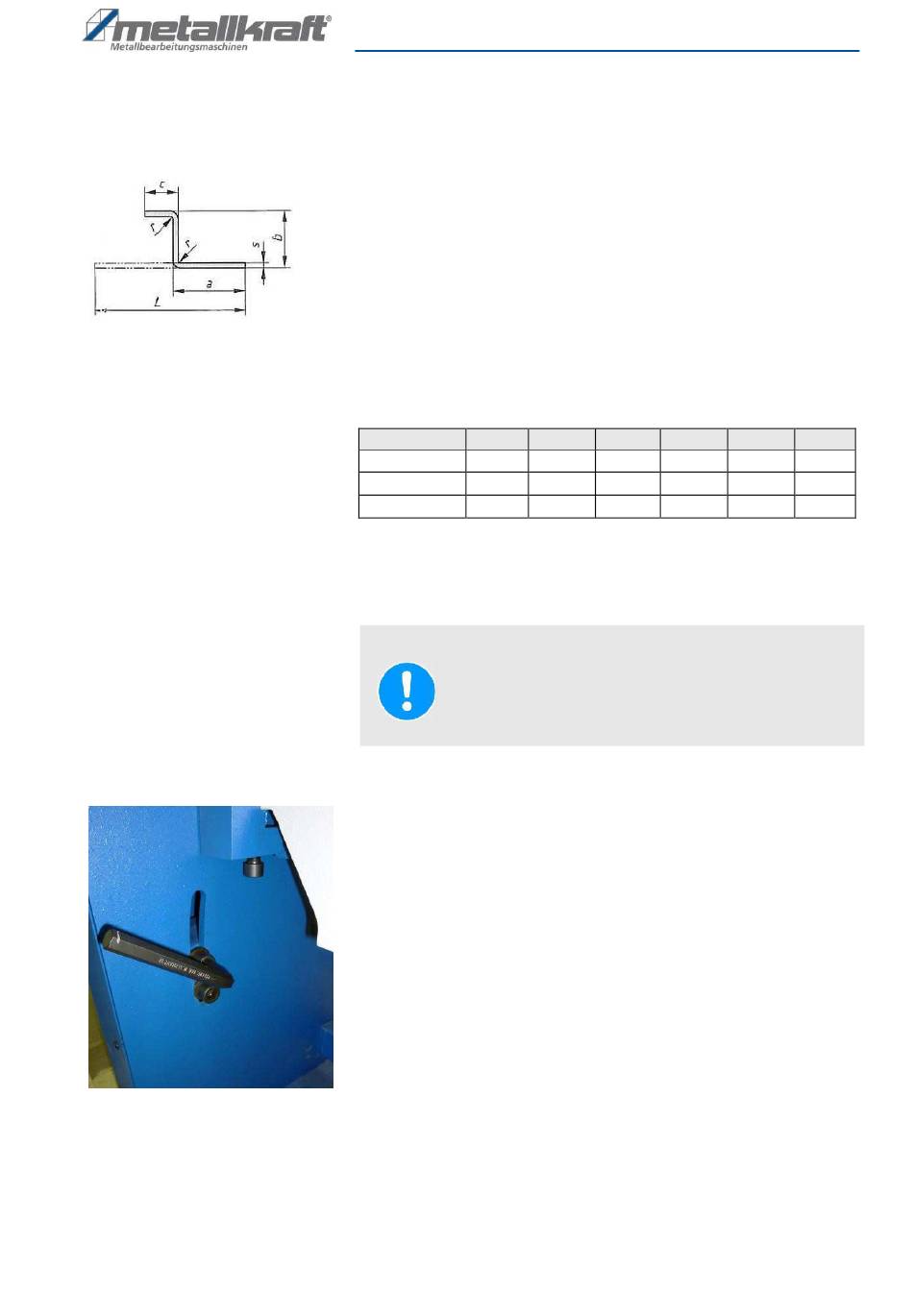

Trabajo con la máquina
9.1 Preparación de la pieza de trabajo
fig. 12: Determinar la longitud
Ejemplo:
9.2 Establecer espesor de la chapa
fig. 13: Establecer espesor de la chapa
MSBM / MSBM S / MSBM SH | Versión 3.01 |
D
Corta tu hoja al tamaño deseado. No use hojas que excedan el grosor
máximo de espesor de la chapa. La longitud estirada de las curvas de 90°
se puede determinar de la siguiente manera:
L = a + b + c + ... -n*v
L - longitud estirada
a, b, c - longitud de las patas
s - espesor de la placa
El siguiente grosor de placa s en mm se aplica al valor de compensación v
por punto de flexión:
s
0,4
v bei r = 1
1,0
v bei r = 1,6
1,3
v bei r = 2,5
1,6
a = 25 mm; b = 20 mm; c = 15 mm; n = 2; s = 1 mm;
Radio dla plancha superior r = 1 mm
L = 25 mm + 20 mm + 15 mm – 2 * 1,9 = 56,2 mm
ATENCIÓN:
Si es posible, corte la hoja a su dimensión final solo
después de doblar para evitar imprecisiones. Marque el
punto de inflexión con un trazador, marcador o similar.
Paso 1: Para establecer el grosor de la hoja, tome una hoja que sea 1
mm más delgada que la hoja que se va a doblar.
Paso 2: Coloque las hojas en el estante en los lados izquierdo y derecho.
Paso 3: Afloje ligeramente cada uno de los 2 tornillos de sujeción en ambos
lados de la máquina dobladora.
Paso 4: Presione una de las palancas de sujeción de ambos lados
hacia abajo hasta que se detenga.
Paso 5: Presione los tornillos de sujeción hacia abajo o tire hacia arriba
(según el grosor de la hoja que se va a ajustar) y vuelva a
apretarlos.
Paso 6: El grosor de la hoja ha quedado fijado.
Trabajo con la máquina
r - radio de curvatura (aproximadamente 1 mm)
n - número de puntos de flexión
v - valor de compensación
0,6
0,8
1
1,6
1,7
1,9
1,6
1,8
2,1
2,0
2,2
2,4
1,5
2
2,9
3,2
4,0
2
5
