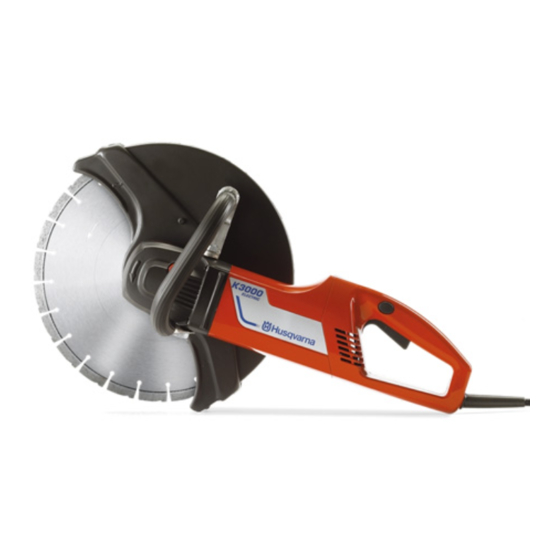

Manual de instrucciones K3000 K3000 Wet Lea detenidamente el manual de instrucciones y asegúrese de entender su contenido S S S S p p p p a a a a n n n n i i i i s s s s h h h h...
ACLARACIÓN DE LOS SÍMBOLOS Símbolos en la máquina: Símbolos en el manual de instrucciones: ¡ATENCIÓN! La máquina, si se utiliza de forma errónea o descuidada, puede ser El control y/o mantenimiento de la máquina una herramienta peligrosa que puede debe hacerse con el motor parado y el causar daños graves e incluso la muerte al enchufe desenchufado.
Índice ................¿QUÉ ES QUÉ? Componentes de la máquina - K3000 ......¿QUÉ ES QUÉ? Componentes de la máquina - K3000 Wet ....INSTRUCCIONES DE SEGURIDAD Antes de utilizar una nueva cortadora ......Equipo de protección personal ........INSTRUCCIONES DE SEGURIDAD Instrucciones generales de seguridad ......
¿QUÉ ES QUÉ? Componentes de la máquina - K3000 1 Mango trasero 9 Placa de características 2 La protección debe estar siempre montada en la máquina 10 Portaescobilla 14” 11 Escobillas de carbón 3 Disco de corte 12 La protección debe estar siempre montada en la máquina 4 Bloqueo de eje 12”...
¿QUÉ ES QUÉ? Componentes de la máquina - K3000 Wet 1 Mango trasero 10 Grifo de agua 2 La protección debe estar siempre montada en la máquina 11 Conexión de agua con limitador de flujo 3 Kit de agua 12 Placa de características...
Pida a su distribuidor que le albañilería y tubos de hierro fundido y cemento. asesore en la elección del equipo. • Encargue al distribuidor de Husqvarna la revisión regular • Casco protector de la cortadora y los ajustes y reparaciones necesarios.
K3000 ¡ATENCIÓN! No lave la máquina con agua, ya que puede penetrar en el sistema eléctrico o en el motor y causar daños en la máquina o un cortocircuito.
INSTRUCCIONES DE SEGURIDAD Seguridad personal Uso y cuidado de la herramienta eléctrica • Esté siempre atento, fíjese en lo que está haciendo y • No sobrecargue la herramienta eléctrica. Utilice la utilice el sentido común cuando maneje una herramienta herramienta eléctrica adecuada para el trabajo que debe eléctrica.
INSTRUCCIONES DE SEGURIDAD Equipo de seguridad de la máquina interruptor. Esto se hace con dos sistemas de muelle de retorno independientes. Con esta posición, la máquina se para y se bloquea el interruptor. En este capítulo se describen los componentes de seguridad de la máquina, su función y el modo de efectuar el control y el mantenimiento para garantizar un funcionamiento óptimo.
Interruptor de circuito de pérdida a tierra Generalidades (K3000 Wet) • Hay dos versiones básicas de disco de corte: Discos Los interruptores de circuito de pérdida a tierra aportan abrasivos y hojas de diamante.
INSTRUCCIONES DE SEGURIDAD Hojas de diamante Vibraciones del disco El disco puede ovalarse y vibrar si se utiliza una presión de avance demasiado alta. ¡ATENCIÓN! Al cortar materiales plásticos con un disco de diamante, hay riesgo de Una presión de avance más baja puede impedir la vibración. reculada porque el material se funde con el De no ser así, cambie el disco.
Si se enfrenta a alguna situación que le crea inseguridad en cuanto a seguir empleando Corte en húmedo con un disco de diamante (K3000 la máquina, consulte con un experto. Wet) Consulte al concesionario, al taller de servicio o a un usuario de cortadora La refrigeración por agua, que se utiliza para cortar...
INSTRUCCIONES DE SEGURIDAD • La protección del equipo de corte se debe ajustar de Reglas básicas modo que la parte posterior toque en la pieza de trabajo. • No empezar nunca a cortar con el cuadrante superior del Entonces, la protección acumula las salpicaduras y disco de corte que se muestra en la figura;...
Montaje del disco de corte Los discos de corte Husqvarna están homologados para cortadoras manuales. Los discos de corte se fabrican en tres diámetros distintos de agujero central: 20mm (0,787'), 22,2mm (7/8') y 25,4mm (1').
Asegúrese de que no haya terceros • Presione el bloqueador de interruptor con el pulgar desautorizados en la zona de trabajo. derecho y presione el interruptor. K3000 Wet Conexión de agua • Conecte la manguera de agua al suministro de agua (A). •...
Limpie regularmente la máquina con aire saque la escobilla del portaescobilla. comprimido. K3000 ¡ATENCIÓN! K3000 no consta de interruptor diferencial. No lave la máquina con agua, ya que puede penetrar en el sistema eléctrico o en el motor y causar daños en la máquina o un cortocircuito.
MANTENIMIENTO La caja del reductor debe tener un total de 90 gramos de No utilice arandelas de brida torcidas, picadas, golpeadas o grasa. sucias. No utilice arandelas de brida de tamaños diferentes. Cambio de grasa Para cambiar la grasa de la caja del reductor hay que desmontar estas piezas: Comprobación de la conexión de 1 Las arandelas de brida que sujetan el disco de corte...
DATOS TECNICOS Datos técnicos K3000 K3000 Wet Motor Tipo de protección Interruptor de circuito de pérdida a tierra Sí Tensión nominal, V Europe Great Britain USA / Canada / Japan 100-120 100-120 Australia Potencia nominal, W Europe 2700/12 A 2700/12 A...
Husqvarna AB, SE-433 81 Göteborg, Suecia, teléfono: +46-31-949000, garantiza por la presenta que la cortadoraHusqvarna K3000, K3000 Wet a partir del número de serie de 2008 (el año se indica con texto en la placa de características seguido de un número de serie) cumple con las disposiciones de la DIRECTIVA DEL CONSEJO 72/23/CEE...
