Instalación De La Caldera; Medidas De La Caldera - baxiroca NEOBIT PLUS 24/24 Instrucciones De Instalación

24/24 - 24/24 F
Figura 4
ADVERTENCIA
Apriete con cuidado los empalmes hidráulicos en las conexiones de la caldera (par máximo de apriete 30 Nm).
24/24
Figura 5
INSTRUCCIONES PARA EL INSTALADOR
13. INSTALLAZIONE DELLA CALDAIA 3. INSTALACIÓN DE LA CALDERA
Una vez determinada la ubicación exacta de la caldera, fije la plantilla
a la pared.
Comience por las conexiones de agua y gas marcadas en el listón in-
ferior de la plantilla. Se aconseja instalar en el circuito de calefacción
dos llaves de paso G3/4 (salida y retorno), disponibles bajo demanda,
para poder realizar trabajos en determinadas partes sin tener que vaciar
todo el circuito. En el caso de instalaciones ya existentes, para sustituir
algunas piezas se aconseja, además de lo citado, montar en el retorno a
la caldera, en la parte inferior, un depósito de decantación para recoger
los residuos que quedan después del lavado y que con el tiempo pueden
ponerse en circulación. Después de fijar la caldera a la pared, conecte
los conductos de salida y entrada, que se suministran como accesorios,
como se describe a continuación.
En el caso de la caldera con tiro natural modelo 24/24 realice la conexión
a la chimenea mediante un tubo metálico resistente a las solicitaciones
mecánicas normales, al calor y a la acción de los productos de la com-
bustión y de sus eventuales condensados.

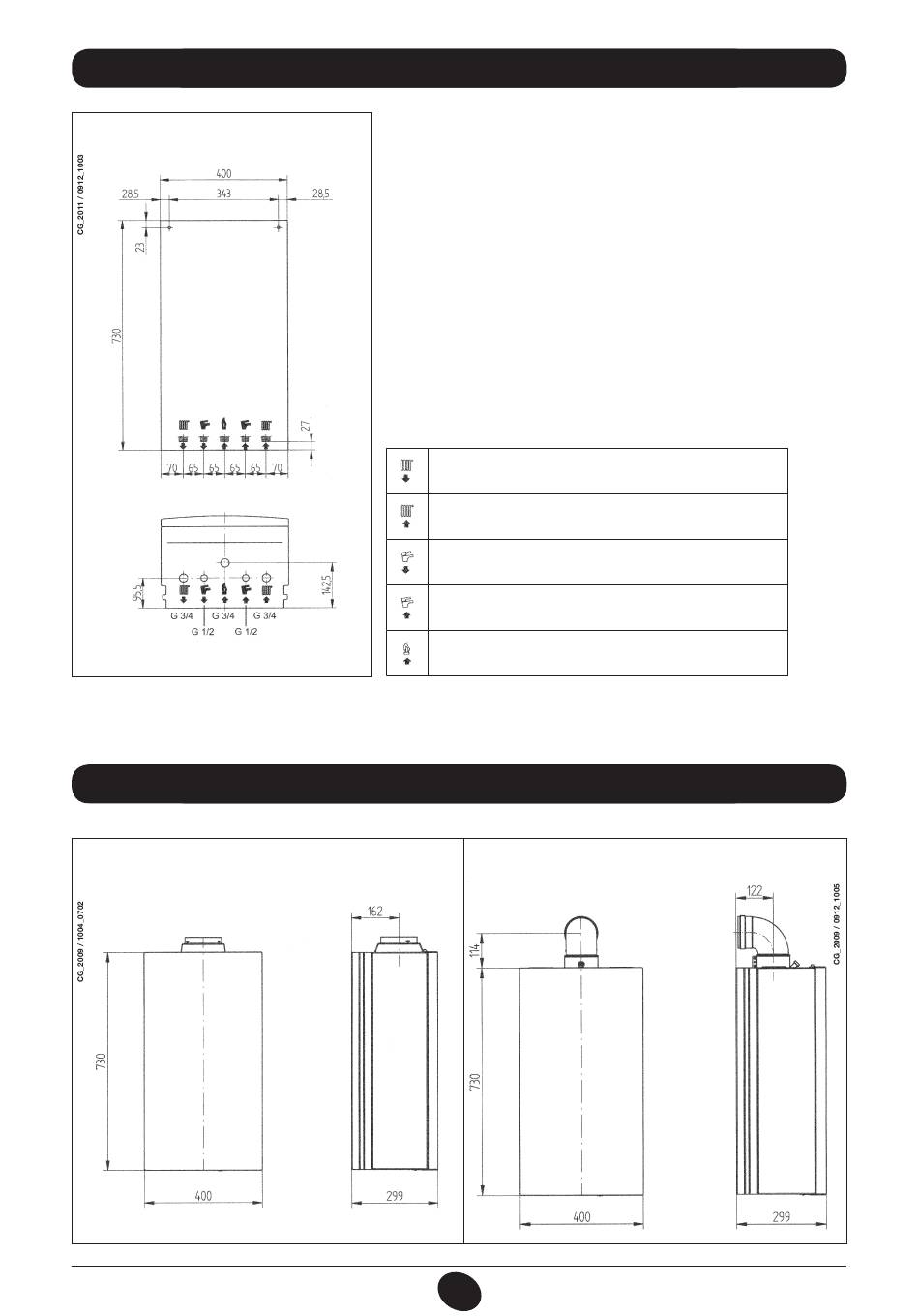

4. MEDIDAS DE LA CALDERA

14. DIMENSIONI CALDAIA
G"3/4 IDA INSTALACIÓN DE CALEFACCIÓN
G"3/4 RETORNO INSTALACIÓN DE CALEFACCIÓN
G"1/2 SALIDA AGUA CALIENTE SANITARIA
G"1/2 ENTRADA AGUA FRÍA SANITARIA
G"3/4 ENTRADA DE GAS EN LA CALDERA
4
24/24 F
71.07281.01 - ES
