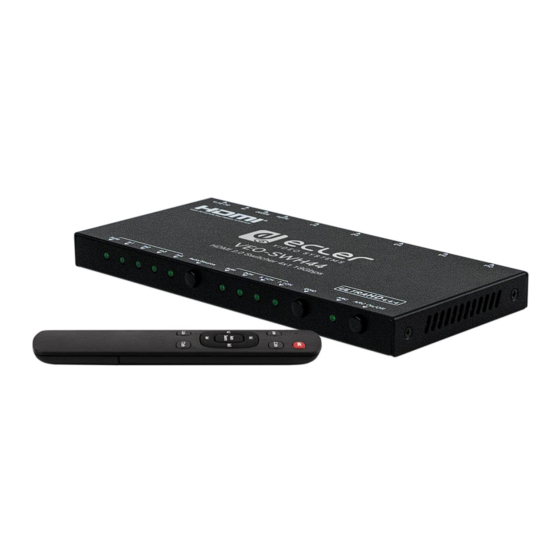

- Página 1 VEO-SWH44 SWITCHER Switcher HDMI 2.0 4x1 a 18GPBS con desincrustador de audio y control RS-232 MANUAL DEL USUARIO...
-
Página 2: Tabla De Contenido
ÍNDICE ADVERTENCIA IMPORTANTE .................... 3 INSTRUCCIONES IMPORTANTES DE SEGURIDAD ............3 INTRODUCCIÓN ........................5 CONTENIDO DEL PAQUETE ....................5 DESCRIPCIONES DEL PANEL ..................... 6 5.1. Panel frontal ..........................6 5.2. Panel posterior ..........................7 CONEXIÓN E INSTALACIÓN....................8 CONTROL RS-232........................9 DIAGRAMA DE APLICACIÓN .................... -
Página 3: Advertencia Importante
1. ADVERTENCIA IMPORTANTE El símbolo del relámpago con una flecha en la punta y dentro de un triangulo equilátero, tiene el propósito de alertar al usuario de la presencia de un voltaje peligroso y sin aislar dentro del aparato, y de una magnitud tal que puede constituir riesgo de descarga eléctrica para las personas. - Página 4 8. No lo instale cerca de fuentes de calor como radiadores, estufas u otros aparatos que produzcan calor, incluidos amplificadores. 9. No elimine el propósito de seguridad del cable de corriente polarizado o con conexión de tierra. Un cable polarizado tiene dos bornes, uno más ancho que el otro.
-
Página 5: Introducción
HDR y tasas de datos HDMI de hasta 18Gbps, incluyendo resoluciones de vídeo 4K/UHD@60Hz con muestreo de crominancia 4:4:4. El control incluye una función auto- switching, botones en el panel frontal, RS232 e IR con control remoto. El VEO-SWH44 cumple la normativa HDCP 2.2 y garantiza una integración perfecta para todas las aplicaciones que requieran las más recientes fuentes y pantallas 4K/UHD y HDR. -
Página 6: Descripciones Del Panel
5. DESCRIPCIONES DEL PANEL 5.1. Panel frontal 1. Indicador LED de selección de fuente 2. Botón de modo de selección de fuente: Auto/Manual o Pulse este botón durante 2 segundos para seleccionar el modo auto switching o manual switching. En el modo manual switching, pulse brevemente este botón para seleccionar el puerto de entrada. -
Página 7: Panel Posterior
5.2. Panel posterior 1. Puerto de salida HDMI 2. Puertos de entrada HDMI 3. Salida del desincrustador de audio o (Minijack estéreo analógico de 3.5mm o salida digital Toslink utilizando el adaptador incluido) 4. Puerto RS232 5. Puerto IR o Conecte el receptor IR incluido para usar el control remoto IR 6. -
Página 8: Conexión E Instalación
3. Conecte los dispositivos de Audio y Control si se requiere. 4. Encienda el VEO-SWH44, la pantalla y las fuentes. 5. Para controlar el VEO-SWH44 mediante el control remoto IR incluido, por favor conecte el Receptor IR al puerto correspondiente. Las funciones Remote se... -
Página 9: Control Rs-232
7. CONTROL RS-232 El VEO-SWH44 puede controlarse con sistemas de control de terceras partes mediante comandos en serie a través del puerto minijack RS-232 del panel posterior. Para controlar el dispositivo, los parámetros de comonunicación del protocolo en serie deben ajustarse de la siguiente forma: Velocidad de transmisión: 19200 bps... -
Página 10: Diagrama De Aplicación
8. DIAGRAMA DE APLICACIÓN... -
Página 11: Especificaciones Técnicas
88.2kHz, 96kHz, 176.4kHz, 192kHz Tasa de bits hasta 24-bit Distancia HDMI hasta 10 metros con cables Ecler VEO Temperatura de funcionamiento 0˚C - 40˚C / 32˚F - 104˚F Humedad 20 - 90% RH (sin condensación) Consumo energético 2,5 W Max... - Página 12 NEEC AUDIO BARCELONA S.L. Se reserva el derecho de realizar cambios o mejoras en el diseño o la fabricación que puedan afectar a las especificaciones de este producto. Motors, 166‐168 08038 Barcelona ‐ España ‐ (+34) 932238403 | information@ecler.com www.ecler.com...
