Manuales relacionados para HT F3000
Resumen de contenidos para HT F3000
- Página 1 ESPAÑOL Manual de instrucciones Copyright HT ITALIA 2015 Versión ES 1.01 - 13/01/2015...
-
Página 2: Tabla De Contenido
F3000 Índice: PRECAUCIONES Y MEDIDAS DE SEGURIDAD ............2 1.1. INstrucciones preliminares ....................2 1.2. Durante el uso ........................3 1.3. Después del uso ........................ 3 1.4. Definición de categoría de medida (Sobretensión) ............3 DESCRIPCIÓN GENERAL ................... 4 ... -
Página 3: Precauciones Y Medidas De Seguridad
F3000 1. PRECAUCIONES Y MEDIDAS DE SEGURIDAD Este aparato está conforme a las normas de seguridad IEC/EN61010-1, relativas a los instrumentos electrónicos de medida. Para su propia seguridad y la del propio instrumento, debe seguir los procedimientos descritos en este manual de instrucciones y especialmente leer todas las notas precedidas del símbolo... -
Página 4: Durante El Uso
F3000 1.2. DURANTE EL USO La rogamos lea atentamente las recomendaciones y las instrucciones siguientes: ATENCIÓN La falta de observación de las Advertencias pueden dañar el instrumento y/o sus componentes y constituyen fuentes de peligro para el usuario Antes de encender el conmutador, quite el maxilar del conductor o desconecte las puntas de prueba del circuito en examen. -
Página 5: Descripción General
F3000 2. DESCRIPCIÓN GENERAL El instrumento puede efectuar las siguiente medidas: Corriente CA TRMS hasta 3000A en autorango Utilización del toroidal flexible de gran diámetro Función Data HOLD Función de retroiluminación 3. PREPARACIÓN PARA EL USO 3.1. -
Página 6: Instrucciones Operativas

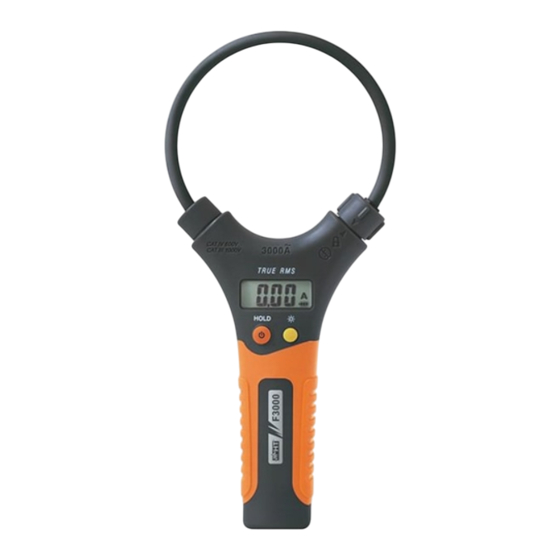

F3000 4. INSTRUCCIONES OPERATIVAS 4.1. DESCRIPCIÓN DEL INSTRUMENTO 4.1.1. Descripción de los comandos LEYENDA: 1. Toroidal flexible con apertura 2. Conector de apertura/cierre de maxilar flexible 3. Visualizador LCD 4. Tecla /HOLD 5. Tecla Retroiluminación 6. Tapa hueco pilas Fig. 1: Descripción del instrumento... -
Página 7: Apertura/Cierre Del Toroidal Flexible
F3000 4.1.2. Apertura/cierre del toroidal flexible ATENCIÓN Para obtener las características de Incertidumbre declaradas por el instrumento, posicione siempre el conductor lo más cerca posible respecto al centro del maxilar (vea Fig. 2) Cuando se aplica o desconecta el instrumento de conductores desnudos, si no es posible desconectar tensión, utilice las oportunas medidas de... -
Página 8: Descripción De Las Teclas
F3000 4.2. DESCRIPCIÓN DE LAS TECLAS 4.2.1. Tecla /HOLD La tecla multifunción /HOLD permite las siguientes operaciones Una pulsación prolongada (al menos 2seg.) permite el encendido/apagado del instrumento. Seguidamente del encendido es efectuado un rápido autotest sobre el nivel de la carga de las baterías internas y el mensaje “FULL” es muestrado en caso de pilas completamente cargadas..sustituya las pilas (ver §... -
Página 9: Operaciones De Medida
F3000 4.3. OPERACIONES DE MEDIDA 4.3.1. Medida de Corriente CA ATENCIÓN Para obtener las características de Incertidumbre declaradas por el instrumento, posicione siempre el conductor lo más cerca posible respecto al centro del maxilar (vea Fig. 2) Cuando se aplica o desconecta el instrumento de conductores desnudos, si no es posible desconectar tensión, utilice las oportunas medidas de... -
Página 10: Mantenimiento
F3000 5. MANTENIMIENTO 5.1. GENERALIDADES 1. El instrumento que ha adquirido es un instrumento de Incertidumbre. Por lo tanto en su uso o en su almacenamiento no exceda los valores límite ni las especificaciones requeridas para evitar en lo posible cualquier daño o peligro durante el uso. -
Página 11: Especificaciones Técnicas
F3000 6. ESPECIFICACIONES TÉCNICAS 6.1. CARACTERÍSTICAS TÉCNICAS Incertidumbre indicada como [%lectura + (num. dgt * resolución)] en 23°C±5°C, < 80%HR Corriente CA TRMS (Autorango) Escala Resolución Incertidumbre (*), (**) Banda pasante Lectura max fuori escala 30.00A 0.01A 33.00A (3.0%lectura + 5dgt) 45Hz ... -
Página 12: Ambiente
F3000 6.2. AMBIENTE 6.2.1. Condiciones ambientales de uso Temperatura de referencia: 23° ± 5°C Temperatura de uso: 0°C ÷ 30°C (HR ≤ 80%) 30°C ÷ 40°C (HR ≤ 75%) 40°C ÷ 50°C (HR ≤ 45%) Humedad relativa admitida: <80%HR Temperatura de almacenamiento: -20 ÷... -
Página 13: Asistencia
F3000 7. ASISTENCIA 7.1. CONDICIONES DE GARANTÍA Este instrumento está garantizado contra defecto de material y fabricación, en conformidad con las condiciones generales de venta. Durante el periodo de garantía, las partes defectuosas pueden ser sustituidas, pero el fabricante se reserva el derecho de repararlo o bien sustituir el producto.
