Sensores opcionales

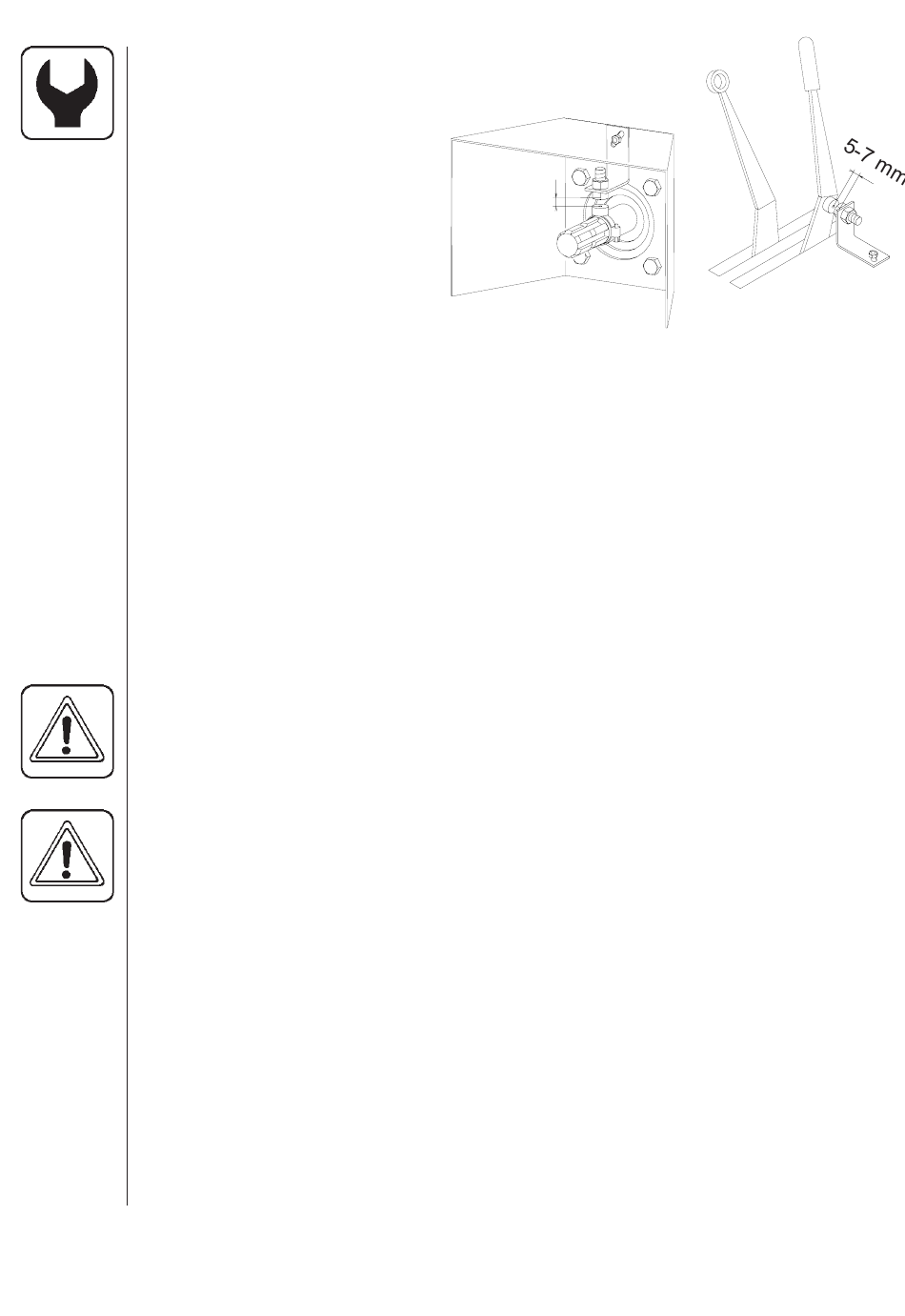

Sensor de revoluciones y contador de areas
El polo sur del imán deberá
quedar de cara al sensor.
La distancia entre ellos de-
5-7 mm
berá ser entre 5 y 7 mm.
Con un ángulo de chapa que
lleva un taladro de 4.5 mm
T165-0006
se coloca el sensor frente al
T165-0005
imán que va colocado con
una abrazadera a la t.d.f.
Sensor analógico
Este puede ser por ejemplo el sensor de presión.
La entrada es de 4 a 20 mA.
Los cables del sensor se conectan a traves de los terminales. La cone-
xión se realiza directamente al circuito de la caja de control.
Cables
Todos los cables deben colocarse de manera que no puedan pellizcarse,
cortarse o engancharse.
NOTA: An extension cable is available as an option if the computer is to
be placed further away from the Spray control box. (Ref. no. 261933)
NOTA: Aunque el sistema posee el estándar EN-50081-1 (1992) de emi-
sión genérica y el EN 50082-2 (1995) de inmunidad genérica, algún
sistema de comunicación (p.ej. la radio, teléfonos móviles) podrían causar
interferencias con el ordenador del pulverizador. Separar cualquier cablea-
do de otro sistema diferente al del ordenador. Si se nota algún tipo de
interferencia, dejar de usar el sistema de comunicación.
10
