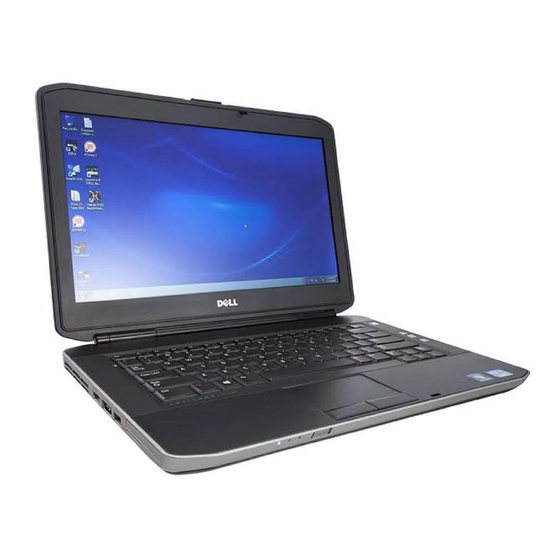

Dell Latitude E5430 Manual Del Propietário
Ocultar thumbs
Ver también para Latitude E5430:
- Información sobre funciones e instalación (8 páginas)
Manuales relacionados para Dell Latitude E5430
Resumen de contenidos para Dell Latitude E5430
- Página 1 Dell Latitude E5430 Manual del propietario Modelo reglamentario: P27G Tipo reglamentario: P27G001...
- Página 2 AVISO: Un mensaje de AVISO indica el riesgo de daños materiales, lesiones corporales o incluso la muerte. © 2013 Dell Inc. Todos los derechos reservados. Marcas comerciales utilizadas en este texto: Dell , el logotipo de Dell, Dell Boomi...
-
Página 3: Tabla De Contenido
Tabla de contenido 1 Manipulación del equipo..................7 ..................7 Antes de trabajar en el interior de su equipo ..........................9 Apagado del equipo ......................9 Después de manipular el equipo 2 Extracción e instalación de componentes............11 ......................11 Herramientas recomendadas ........................11 Extracción de la tarjeta SD ........................ - Página 4 ......................30 Instalación del módulo térmico ........................30 Extracción del procesador ......................... 30 Instalación del procesador .......................31 Extracción del reposamanos ......................33 Instalación del reposamanos ............ 33 Extracción de la canastilla para el lector de tarjetas ExpressCard ............34 Instalación de la canastilla para el lector de tarjetas ExpressCard ....................
- Página 5 ................67 Acceso al programa de configuración del sistema .....................67 Opciones de configuración del sistema 6 Diagnósticos......................77 ............................77 Diagnósticos 7 Cómo ponerse en contacto con Dell..............79...
-
Página 7: Manipulación Del Equipo
La garantía no cubre los daños ocasionados por reparaciones que Dell no haya autorizado. Lea y siga las instrucciones de seguridad que se incluyen con el producto. - Página 8 Si el equipo está conectado a un dispositivo de acoplamiento (acoplado), como una base de medios o una batería adicional, desacóplelo. PRECAUCIÓN: Para desenchufar un cable de red, desconéctelo primero del equipo y, a continuación, del dispositivo de red. Desconecte todos los cables de red del equipo. Desconecte su equipo y todos los dispositivos conectados de las tomas de alimentación eléctrica.
-
Página 9: Apagado Del Equipo
PRECAUCIÓN: Para evitar dañar el equipo, utilice únicamente la batería recomendada para este modelo de equipo Dell en particular. No utilice baterías para otros equipos de Dell. Conecte los dispositivos externos, como un replicador de puerto, la batería auxiliar o la base para medios, y vuelva a colocar las tarjetas, como una tarjeta ExpressCard. - Página 10 Encienda el equipo.
-
Página 11: Extracción E Instalación De Componentes
Extracción e instalación de componentes Esta sección ofrece información detallada sobre cómo extraer o instalar los componentes de su equipo. Herramientas recomendadas Los procedimientos de este documento podrían requerir el uso de las siguientes herramientas: • Un pequeño destornillador de cabeza plana •... -
Página 12: Instalación De La Tarjeta Expresscard
Instalación de la tarjeta ExpressCard Deslice la tarjeta ExpressCard en su ranura hasta que haga clic. Siga los procedimientos que se describen en Después de trabajar en el interior del equipo. Extracción de la batería Siga los procedimientos que se describen en Antes de manipular el interior del equipo. Deslice los pestillos de liberación de la batería hasta la posición de desbloqueo. -
Página 13: Instalación De La Batería
Instalación de la batería Deslice la batería en su ranura hasta que haga clic. Siga los procedimientos que se describen en Después de manipular el interior del equipo. Extracción del panel de acceso Siga los procedimientos que se describen en Antes de manipular el interior del equipo. Extraiga la batería. -
Página 14: Instalación Del Panel De Acceso
Instalación del panel de acceso Deslice la cubierta de la base en su ranura hasta que encaje. Coloque los tornillos que fijan el panel de acceso al equipo. Coloque la batería. Siga los procedimientos que se describen en Después de trabajar en el interior del equipo. Extracción de la tarjeta SIM Siga los procedimientos que se describen en Antes de manipular el equipo. -
Página 15: Instalación Del Embellecedor De La Pantalla
Realice los pasos siguientes: a) Saque el borde inferior del embellecedor de la pantalla haciendo palanca. b) Continúe sacando los laterales y el borde superior del embellecedor de la pantalla. Extraiga el embellecedor de la pantalla del equipo. Instalación del embellecedor de la pantalla Coloque el embellecedor de la pantalla del ensamblaje de la pantalla. -
Página 16: Instalación De La Cámara
Instalación de la cámara Coloque el módulo de la cámara y el micrófono en su lugar. Conecte el cable de la cámara. Apriete el tornillo que fija el módulo de la cámara y el micrófono. Coloque: a) el embellecedor de la pantalla b) la batería Siga los procedimientos que se describen en Después de trabajar en el interior del equipo. - Página 17 Dé la vuelta al panel de la pantalla. Levante la cinta de mylar y desconecte el cable del diferencial de baja tensión (LVDS) de la parte posterior del panel de la pantalla. Extraiga el panel de la pantalla del ensamblaje de la pantalla.
-
Página 18: Instalación Del Panel De La Pantalla
Instalación del panel de la pantalla Coloque el panel de la pantalla en el ensamblaje de la pantalla. Alinee el panel de la pantalla en su posición original. Conecte el cable del diferencial de baja tensión (LVDS) al panel de la pantalla y conecte la cinta. Dé... - Página 19 Saque el reborde del teclado haciendo palanca y empezando por el extremo inferior. Continúe sacando los laterales y el borde superior del reborde del teclado. Levante y extraiga el reborde del teclado del equipo.
-
Página 20: Instalación Del Reborde Del Teclado
Instalación del reborde del teclado Alinee el reborde del teclado en su sitio. Presione por los lados del reborde del teclado hasta que encaje. Coloque la batería. Siga los procedimientos que se describen en Después de trabajar en el interior del equipo. Extracción del teclado Siga los procedimientos que se describen en Antes de manipular el interior del equipo. - Página 21 Quite los tornillos de la parte posterior del equipo. Quite los tornillos que fijan el teclado en su lugar. Levante el gancho para soltar el cable del teclado y desconéctelo del equipo.
-
Página 22: Instalación Del Teclado
Dé la vuelta al teclado. Retire la cinta adhesiva que fija el cable flexible plano a la parte posterior del teclado y extráigalo del equipo. Extraiga el teclado del equipo. Instalación del teclado Conecte el cable flexible plano al teclado. Coloque la cinta adhesiva que fija el cable flexible plano al teclado. -
Página 23: Extracción De La Unidad Óptica
Coloque: a) el reborde del teclado b) la batería Siga los procedimientos que se describen en Después de manipular el interior del equipo. Extracción de la unidad óptica Siga los procedimientos que se describen en Antes de manipular el interior del equipo. Extraiga: a) la batería b) el panel de acceso... -
Página 24: Instalación De La Unidad Óptica
Extraiga la unidad óptica del equipo. Quite los tornillos que fijan el soporte de la unidad óptica. Extraiga el soporte de la unidad óptica. Desencaje las lengüetas del embellecedor de la unidad óptica para separarlo de la unidad. Extraiga el embellecedor de la unidad óptica. Instalación de la unidad óptica Encaje las lengüetas del embellecedor de la unidad óptica para fijarlo a la unidad. -
Página 25: Extracción De La Unidad De Disco Duro
Extracción de la unidad de disco duro Siga los procedimientos que se describen en Antes de manipular el interior del equipo. Extraiga: a) la batería b) el panel de acceso Quite los tornillos que fijan el soporte de la unidad de disco duro en su lugar. Utilice la lengüeta para tirar del soporte de la unidad de disco duro y liberarla de su conector. -
Página 26: Instalación De La Unidad De Disco Duro
Extraiga la unidad de disco duro del equipo. Extraiga los tornillos que fijan el soporte de la unidad de disco duro. Quite el soporte de la unidad de disco duro. Instalación de la unidad de disco duro Encaje el soporte de la unidad de disco duro. Apriete los tornillos que fijan el soporte de la unidad de disco duro. -
Página 27: Extracción De La Tarjeta Wlan
Extracción de la tarjeta WLAN Siga los procedimientos que se describen en Antes de manipular el interior del equipo. Extraiga: a) la batería b) la cubierta de la base Realice los pasos siguientes: a) Desconecte los cables de antena de la tarjeta WLAN. b) Extraiga el tornillo que fija la tarjeta WLAN al equipo. -
Página 28: Instalación Del Módulo De Memoria
Instalación del módulo de memoria Inserte la memoria en el zócalo de la memoria. Presione los sujetadores que fijan el módulo de memoria a la placa base. Coloque: a) la cubierta de la base b) la batería Siga los procedimientos que se describen en Después de trabajar en el interior del equipo. Extracción del panel de base derecho Siga los procedimientos que se describen en Antes de manipular el interior del equipo. -
Página 29: Instalación Del Panel De Base Derecho
Instalación del panel de base derecho Coloque el panel de base derecho en el equipo. Apriete los tornillos que fijan el panel de base derecho al equipo. Coloque: a) el panel de acceso b) la batería Siga los procedimientos que se describen en Después de manipular el interior del equipo. Extracción del módulo térmico Siga los procedimientos que se describen en Antes de manipular el interior del equipo. -
Página 30: Instalación Del Módulo Térmico
Instalación del módulo térmico Coloque el módulo térmico en su compartimiento. Apriete los tornillos que fijan el módulo térmico al equipo. Coloque: a) el panel de base derecho b) el panel de acceso c) la batería d) la tarjeta de memoria SD Siga los procedimientos que se describen en Después de manipular el interior del equipo. -
Página 31: Extracción Del Reposamanos
Extracción del reposamanos Siga los procedimientos que se describen en Antes de manipular el interior del equipo. Extraiga: a) la tarjeta de memoria SD b) la batería c) el panel de acceso d) el reborde del teclado e) el teclado f) la unidad óptica g) el panel de base derecho Quite los tornillos de la parte inferior del equipo. - Página 32 Desconecte el cable flexible plano de la placa LED. Desconecte el cable flexible plano del botón multimedia. Desconecte el cable flexible plano de la superficie táctil. Desconecte el cable flexible plano del escáner de huellas digitales. Desconecte el cable flexible plano del botón de encendido. 10.
-
Página 33: Instalación Del Reposamanos
Instalación del reposamanos Alinee el ensamblaje del reposamanos en su posición original del equipo y encájelo. Conecte los siguientes cables a la placa base: a) el cable flexible plano del botón de encendido b) el cable flexible plano del escáner de huellas digitales c) el cable flexible plano de la superficie táctil d) el cable flexible plano del botón multimedia e) el cable flexible plano de la placa LED... -
Página 34: Instalación De La Canastilla Para El Lector De Tarjetas Expresscard
Instalación de la canastilla para el lector de tarjetas ExpressCard Alinee la canastilla para el lector de tarjetas ExpressCard en su posición original en el equipo y encájela. Coloque los tornillos que fijan la canastilla para el lector de tarjetas ExpressCard. Coloque: a) el reposamanos b) el panel de base derecho... -
Página 35: Instalación Del Módulo De Bluetooth
Instalación del módulo de Bluetooth Conecte el cable de Bluetooth a su módulo. Coloque el módulo de Bluetooth en su compartimiento del equipo. Coloque el tornillo que fija el módulo de Bluetooth al equipo. Conecte el cable de Bluetooth a la placa base. Coloque: a) el reposamanos b) el panel de base derecho... -
Página 36: Instalación De La Placa De Audio
Instalación de la placa de audio Coloque la placa de audio en el equipo. Apriete el tornillo que fija la placa de audio al equipo. Conecte el cable de la placa de audio a la placa base. Coloque: a) el módulo de Bluetooth b) el reposamanos c) el panel de base derecho d) la unidad óptica... - Página 37 Desconecte y extraiga las antenas de las canaletas. Desconecte el cable del diferencial de baja tensión (LVDS).
-
Página 38: Instalación Del Ensamblaje De La Pantalla
Pase las antenas a través de la abertura de la parte superior del equipo. Extraiga los tornillos que fijan el ensamblaje de la pantalla en su lugar. Extraiga del equipo el ensamblaje de la pantalla. Instalación del ensamblaje de la pantalla Coloque los tornillos que fijan el ensamblaje de la pantalla en su lugar. -
Página 39: Extracción Del Marco De Soporte Derecho
Coloque: a) el reposamanos b) el panel de base derecho c) la unidad de disco duro d) la unidad óptica e) el teclado f) el reborde del teclado g) el panel de acceso h) la batería la tarjeta de memoria SD Siga los procedimientos que se describen en Después de manipular el interior del equipo. -
Página 40: Instalación Del Marco De Soporte Derecho
Levante el marco de soporte derecho para extraerlo del equipo. Instalación del marco de soporte derecho Coloque el marco de soporte derecho en el equipo. Apriete los tornillos para fijar el marco de soporte derecho al equipo. Conecte el cable flexible plano que se encuentra en la base del marco de soporte derecho. Coloque: a) el ensamblaje de la pantalla b) el reposamanos... -
Página 41: Extracción De La Tarjeta De Módem
Extracción de la tarjeta de módem Siga los procedimientos que se describen en Antes de manipular el interior del equipo. Extraiga: a) la tarjeta de memoria SD b) ExpressCard (Tarjeta ExpressCard) c) la batería d) el panel de acceso e) el reborde del teclado f) el teclado g) la unidad óptica h) la unidad de disco duro... -
Página 42: Extracción Del Marco De Soporte Izquierdo
Coloque: a) el marco de soporte derecho b) el ensamblaje de la pantalla c) la canastilla para el lector de tarjetas ExpressCard d) el reposamanos e) el módulo térmico f) el panel de base derecho g) la unidad de disco duro h) la unidad óptica el teclado el reborde del teclado... -
Página 43: Instalación Del Marco De Soporte Izquierdo
Levante el marco de soporte izquierdo para extraerlo del equipo. Instalación del marco de soporte izquierdo Coloque el marco de soporte izquierdo en el equipo. Apriete los tornillos para fijar el marco de soporte izquierdo al equipo. Coloque: a) el ensamblaje de la pantalla b) el reposamanos c) el módulo térmico d) el panel de base derecho... -
Página 44: Extracción De La Placa Base
Extracción de la placa base Siga los procedimientos que se describen en Antes de manipular el interior del equipo. Extraiga: a) la batería b) el panel de acceso c) el reborde del teclado d) el teclado e) la unidad óptica f) la unidad de disco duro g) la tarjeta WLAN h) el panel de base derecho... - Página 45 Desconecte el cable de Bluetooth. Extraiga los tornillos que fijan a la placa base.
-
Página 46: Instalación De La Placa Base
Levante el borde derecho del conjunto de placa base en un ángulo de 45 grados. 10. Suelte la placa base de los conectores de puerto de la izquierda y extraiga la placa base. Instalación de la placa base Alinee la placa base en su posición original del equipo. Vuelva a colocar y apriete los tornillos que fijan la placa base al equipo. -
Página 47: Extracción De La Batería De Tipo Botón
Coloque: a) el marco de soporte izquierdo b) el ensamblaje de la pantalla c) la canastilla para el lector de tarjetas ExpressCard d) el reposamanos e) el módulo térmico f) el panel de base derecho g) la unidad de disco duro h) la unidad óptica el teclado el reborde del teclado... -
Página 48: Instalación De La Batería De Tipo Botón
Instalación de la batería de tipo botón Coloque la batería de tipo botón en la placa base con el lado adhesivo hacia abajo. Conecte el cable de la batería de tipo botón a la placa base. Coloque: a) la placa base b) el marco de soporte izquierdo c) el ensamblaje de la pantalla d) la canastilla para el lector de tarjetas ExpressCard... -
Página 49: Instalación Del Panel De Entrada/Salida (E/S)
Levante el panel de entrada/salida (E/S) y extráigalo del equipo. Instalación del panel de entrada/salida (E/S) Coloque el panel de entrada/salida (E/S) en el equipo. Apriete el tornillo para fijar el panel de entrada/salida (E/S) al equipo. Coloque: a) la placa base b) el marco de soporte izquierdo c) el marco de soporte derecho d) el ensamblaje de la pantalla... -
Página 50: Extracción Del Conector De Alimentación
Extracción del conector de alimentación Siga los procedimientos que se describen en Antes de manipular el interior del equipo. Extraiga: a) la tarjeta de memoria SD b) ExpressCard (Tarjeta ExpressCard) c) la batería d) el panel de acceso e) el reborde del teclado f) el teclado g) la unidad óptica h) la unidad de disco duro... -
Página 51: Instalación Del Conector De Alimentación
Extraiga el conector de alimentación. Instalación del conector de alimentación Instale el conector de alimentación en el equipo. Pase el cable del conector de alimentación por la canaleta. Coloque: a) la placa base b) el soporte izquierdo c) el ensamblaje de la pantalla d) la canastilla para el lector de tarjetas ExpressCard e) el reposamanos f) el módulo térmico... -
Página 52: Extracción Del Ventilador Del Sistema
Extracción del ventilador del sistema Siga los procedimientos que se describen en Antes de manipular el interior del equipo. Extraiga: a) la tarjeta de memoria SD b) ExpressCard (Tarjeta ExpressCard) c) la batería d) el panel de acceso e) el reborde del teclado f) el teclado g) la unidad óptica h) la unidad de disco duro... -
Página 53: Instalación Del Ventilador Del Sistema
Levante el ventilador del sistema para extraerlo del equipo. Instalación del ventilador del sistema Coloque el ventilador del sistema en el equipo. Apriete los tornillos que fijan el ventilador al equipo. Coloque: a) el conector de red b) el conector de alimentación c) la placa base d) la tarjeta de módem e) el marco de soporte izquierdo... -
Página 54: Extracción Del Conector De Red
Extracción del conector de red Siga los procedimientos que se describen en Antes de manipular el interior del equipo. Extraiga: a) la tarjeta de memoria SD b) ExpressCard (Tarjeta ExpressCard) c) la batería d) el panel de acceso e) el reborde del teclado f) el teclado g) la unidad óptica h) la unidad de disco duro... -
Página 55: Extracción De Los Altavoces
Coloque: a) la placa base b) la tarjeta de módem c) el marco de soporte izquierdo d) el marco de soporte derecho e) el ensamblaje de la pantalla f) la canastilla para el lector de tarjetas ExpressCard g) el reposamanos h) el módulo térmico el panel de base derecho la tarjeta WLAN... -
Página 56: Instalación De Los Altavoces
Extraiga los tornillos para liberar los altavoces. Retire los cables de los altavoces de las canaletas. Levante el altavoz para extraerlo del equipo. Instalación de los altavoces Coloque los altavoces en el equipo. Fije los tornillos de los altavoces al equipo. Conecte los cables de los altavoces y fíjelos en las canaletas. - Página 57 Coloque: a) la placa base b) el marco de soporte izquierdo c) el ensamblaje de la pantalla d) la placa de audio e) el módulo de Bluetooth f) la canastilla para el lector de tarjetas ExpressCard g) el reposamanos h) el módulo térmico el panel de base derecho la tarjeta WLAN k) la unidad de disco duro...
-
Página 59: Especificaciones
Especificaciones Especificaciones NOTA: Las ofertas pueden variar según la región. Para obtener más información sobre la configuración del equipo, haga clic en Inicio. (Icono Inicio) → Ayuda y soporte técnico y después seleccione la opción para ver información acerca de su equipo. Tabla 1. - Página 60 Tabla 4. Audio Función Especificación Tipo Audio de alta definición de cuatro canales Controladora IDT92HD93 Conversión estereofónica 24 bits (de analógico a digital y de digital a analógico) Interfaz: Interna Audio de alta definición Externa Conector de entrada de micrófono, conector para auriculares/altavoces estéreo externos Altavoces Amplificador de altavoz interno...
- Página 61 Función Especificación Puerto de acoplamiento Puerto SIM (módulo de identidad del suscriptor) Tabla 8. Pantalla Función Especificación Tipo Latitude E5430 • HD (1366 x 768), WLED • HD+ (1600 x 900) Latitude E5530 • HD (1366 x 768), WLED •...
- Página 62 +/- 60° para FHD Vertical • +10°/-30° para HD • +/-50° para FHD Separación entre píxeles: Latitude E5430 0,2265 mm x 0,2265 mm Latitude E5530 • 0,2520 mm x 0,2520 mm para HD • 0,1790 x 0,1790 para FHD Tabla 9. Teclado Función...
- Página 63 -20 °C a +60 °C sin que se deteriore su rendimiento. Batería de tipo botón Batería de tipo botón de litio CR2032 de 3 V Tabla 12. Adaptador de CA Función Latitude E5430 Latitude E5530 Tipo 65 W Adaptador de 90 W Voltaje de entrada...
- Página 64 Tabla 13. Características físicas Características Latitude E5430 Latitude E5530 físicas Altura De 29,9 mm a 32,5 mm (de 1,17 pulg. a De 30,20 mm a 33,20 mm (de 1,18 1,27 pulg.) pulg. a 1,30 pulg.) Anchura 350 mm (13,70 pulg.) 388 mm (15,27 pulg.)
-
Página 65: Información Adicional
Información adicional Esta sección ofrece información de las funciones adicionales que son parte del equipo. Información del puerto de acoplamiento El puerto de acoplamiento se utiliza para conectar el equipo portátil a una estación de acoplamiento (opcional). Puerto SIM (módulo de identidad del suscriptor) Puerto de acoplamiento... -
Página 67: Programa De Configuración Del Sistema
Acceso al programa de configuración del sistema Encienda (o reinicie) el equipo. Cuando se muestre el logotipo azul de DELL, espere a que aparezca la solicitud de F2. Cuando aparezca la indicación de F2, pulse <F2> inmediatamente. NOTA: La solicitud de F2 indica que el teclado se ha inicializado. Este mensaje puede aparecer muy rápido, por lo que tiene que estar bien atento, y presionar <F2>. - Página 68 Opción Descripción reloj mínima, velocidad de reloj máxima, caché del procesador L2, caché del procesador L3, capacidad de HT y tecnología de 64-Bit. • Información del dispositivo: muestra la unidad de disco duro principal, el dispositivo de compartimiento fijo, el dispositivo eSATA del sistema, el dispositivo eSATA de acoplamiento, la dirección MAC de la LOM, la controladora de vídeo, la versión del BIOS de vídeo, la memoria de vídeo, el tipo de panel, la resolución nativa, la...
- Página 69 Opción Descripción • Desactivado • AT: esta opción está activada de forma predeterminada. • • Serial Port Permite configurar el puerto serie integrado. Las opciones son: • Desactivado • COM1: esta opción está activada de forma predeterminada. • COM2 • COM3 •...
- Página 70 Opción Descripción NOTA: El teclado y el mouse USB funcionan siempre en la configuración del BIOS, independientemente de esta configuración. Keyboard Illumination Este campo permite elegir el modo de funcionamiento de la función de iluminación del teclado. El nivel de brillo del teclado puede ser del 25% al 100%. •...
- Página 71 Opción Descripción NOTA: Los cambios de contraseña realizados correctamente se aplican de forma inmediata. Configuración predeterminada: Sin establecer System Password Le permite establecer, cambiar o eliminar la contraseña del sistema. NOTA: Los cambios de contraseña realizados correctamente se aplican de forma inmediata. Configuración predeterminada: Sin establecer Internal HDD-0 Password Le permite establecer o cambiar la contraseña interna de la unidad de...
- Página 72 Opción Descripción Configuración predeterminada: The option is disabled (La opción está desactivada). Computrace Le permite activar o desactivar el software opcional Computrace. Las opciones son: • Deactivate (Desactivar) • Desactivar • Activate (Activar) NOTA: Las opciones Activate y Disable activarán o deshabilitarán permanentemente la función y no se permitirán cambios posteriores.
- Página 73 Opción Descripción C States Control Permite activar o desactivar los estados de reposo adicionales del procesador. Configuración predeterminada: la opción C States (Estados C) está activada. Intel® TurboBoost™ Le permite habilitar o deshabilitar el modo Intel TurboBoost del procesador. Configuración predeterminada: Enable Intel TurboBoost (Intel TurboBoost activado) Hyper-Thread Control Le permite activar o desactivar el controlador HyperThreading en el...
- Página 74 Opción Descripción Wake on LAN/WLAN Le permite activar o desactivar la función que brinda energía al equipo desde el estado de apagado cuando se activa mediante una señal de la LAN. • Disabled (Desactivado): esta opción está activada de forma predeterminada.
- Página 75 Opción Descripción • Fn Key Only (Sólo con tecla Fn): esta opción está activada de forma predeterminada. • By Numlock (Por Bloq Num) Mouse/Touchpad Le permite definir la forma en que el sistema trata la entrada del ratón y la superficie táctil. •...
- Página 76 Tabla 23. Inalámbrica Opción Descripción Wireless Switch Le permite elegir los dispositivos inalámbricos que se pueden controlar mediante el interruptor de conexión inalámbrica. Las opciones son: • WWAN • WLAN • Bluetooth Todas las opciones están activadas de forma predeterminada. Wireless Device Enable Permite activar o desactivar los dispositivos inalámbricos internos: •...
-
Página 77: Diagnósticos
Si experimenta algún problema con el equipo, ejecute los diagnósticos de ePSA antes de ponerse en contacto con Dell para recibir asistencia técnica. El objetivo de ejecutar los diagnósticos es realizar pruebas en el hardware del equipo sin necesidad de otros equipos ni de correr riesgo de pérdida de datos. - Página 78 Tabla 28. Indicadores luminosos de estado del teclado Se ilumina cuando el teclado numérico está activado. Se ilumina cuando la función Bloq Mayús está activada. Se ilumina cuando la función Bloq Despl está activada.
-
Página 79: Cómo Ponerse En Contacto Con Dell
área. Si desea ponerse en contacto con Dell para tratar cuestiones relacionadas con las ventas, la asistencia técnica o el servicio de atención al cliente: Visite dell.com/support.
