SECCIÓN 4
4.2

Funcionamiento en el modo

de Control opcional
Cuando las comunicaciones CAN no están disponibles,
el WIC puede trabajar en el modo de Control
opcional. Esto ocurre cuando se retroalimenta un
sistema más viejo con el soplete PT-36. En este modo,
todos los comandos vienen del conector externo de
10 clavijas etiquetado "CONTROL OPCIONAL" en el
panel posterior del WIC. A continuación se enumeran
las señales de este conector de 10 clavijas:

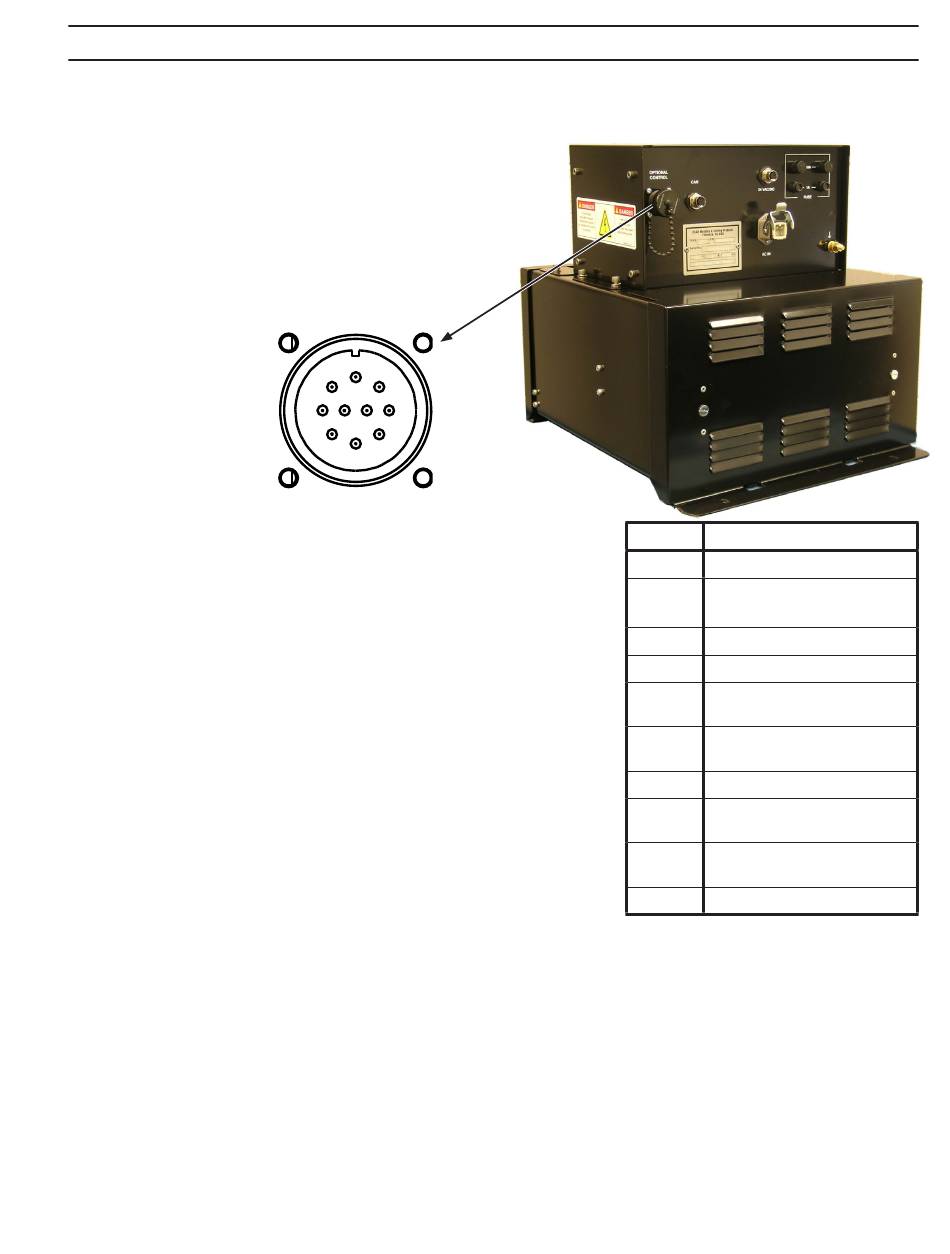

DISPOSICIÓN
DE LA CLAVIJA DE
CONTROL
OPCIONAL
(VISTA EXTERIOR)
La clavija A (+24 VCC) es una salida hacia el cliente. El cliente debe
enviar +24 VCC a través de la clavija B para activar la función de
anticongelamiento. La clavija D es la señal de fallo, que es normalmente
alta y el nivel de la señal viene de la clavija C. En caso de fallo, la clavija
D se restablecerá a bajo. El cliente debe controlar la clavija D en busca
de fallos. El flujo del agua se proporciona al sistema mediante la clavija
E y la clavija F. Cada voltio proporciona 0.2 gpm, por ejemplo: 5 V =
>1.0 gpm o 1 V = >0.2 gpm. El sistema también puede proporcionar el
flujo del agua y la presión del agua al cliente. Para estas dos señales,
las relaciones de representación son: 5 V = >1 gpm para el flujo, 5 V =
>100 psi (6.9 bar) para la presión.
Las salidas de la clavija D (fallo), la clavija G (salida del flujo del agua) y
la clavija H (salida de la presión del agua) están disponibles tanto en el
modo de Comunicación CAN como en el modo de Control opcional.
Para el modo de Control opcional, se deben puentear la clavija A y la
clavija J para proporcionar 24 VCC al PCUA.
Para arrancar la bomba, se necesita un comando de flujo de agua.
El flujo mínimo es de 0.15 gpm. En el caso del modo de Control opcional,
cada voltio ordenará un flujo de agua de 0.2 gpm. Sin embargo, el comando de flujo debe cumplir con el requi-
sito mínimo. Si hay un comando de flujo de agua disponible desde CAN y es mayor que el requisito mínimo de
flujo, el WIC ignorará el comando del flujo del agua del conector de 10 clavijas.
Mientras la bomba está en funcionamiento, el flujo de agua y la presión del agua reales siempre están disponibles
desde el conector de 10 clavijas. El cliente puede usarlos para resolver problemas.
4.3 Precaución con el motor
La bomba utilizada en esta aplicación tiene una derivación regulable para mantener la presión en un determinado
nivel. Con las configuraciones de fábrica, la bomba puede aumentar la presión a un nivel de 150 psi (10.4 bar)
por encima de la presión de entrada. Si se la deja funcionar continuamente y se interrumpe el flujo, el calor del
motor puede aumentar la temperatura del agua a un nivel alto. Esto producirá un calor excesivo que hará que
el motor falle.
A
B
C
G
F E D
H
J
K
17
FUNCIONAMIENTO
Función
CLAVIJA
A +24 VCC (SALIDA)
Anticongelamiento ex-
B
terno
C CNC COM
D Fallo
COM de referencia
E
externa
Referencia de flujo
F
externo
G Salida del flujo de agua
Salida de la presión
H
de agua
+24 VCC
J
(desde la clavija A)
K Armazón
