LEMAN SAC407 Manual De Instrucciones

Ocultar thumbs
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual

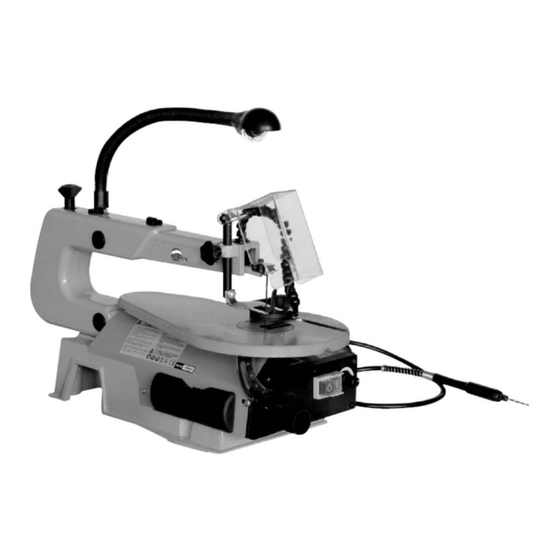

MODELO
SAC407
Manual de instrucciones

Publicidad

Tabla de contenido
loading

Manuales relacionados para LEMAN SAC407

Resumen de contenidos para LEMAN SAC407

  • Página 1 MODELO SAC407 Manual de instrucciones...
  • Página 2 DECLARACIÓN DE CONFORMIDAD CE/TÜV Declaración de conformidad: Declaramos, bajo nuestra responsabilidad, que el producto designado abajo: Caladora de marquetería Tipo: Modelo: SAC407 Marca: LEMAN Se atiene las siguientes normas* o directivas europeas **:  **2006/42/EC (Directiva de maquinas)  **2006/95/EC (Directiva de material eléctrico de baja tensión) ...

  • Página 3: Tabla De Contenido

    1. INDICE 1. INDICE 2. PARTES DE LA MAQUINA 3. DATOS TECNICOS 4. GARANTIA 5. REGLAS GENERALES DE SEGURIDAD Pegatinas de seguridad Dispositivos de seguridad 6. MONTAJE Montaje de la maquina Montaje del transportador de ángulos Montaje de la micro herramienta 7.

  • Página 4: Partes De La Maquina

    2. PARTES DE LA MAQUINA 1. Palanca de tensión de la sierra 2. Lámpara 3. Cuerpo de la maquina 4. Soplador 5. Protector 6. Sierra o “pelo” 7. Mesa 8. Transportador de ángulos 9. Micro taladro 10. Base Herramientas:  3 llaves de Allen 11.

  • Página 5: Datos Tecnicos

    3. DATOS TECNICOS Voltaje: 230V / 50Hz Potencia motor: 90W / 0.12CV R.p.m: 750 a 1500rpm Variador: Electrónico Funcionamiento: Interruptor ON/OFF y pedal de trabajo Longitud de la sierra: 127 (con soportes) y 130mm (hoja) Altura de corte 0º: 55mm Altura de corte a 45º:20mm Longitud de corte: 400mm Inclinación de la mesa: de 0º...

  • Página 6: Garantia

    4. GARANTIA Los trabajos y las operaciones que no se mencionan en este manual, requieren un consentimiento por escrito del fabricante. La máquina y el equipo se proporcionan con un certificado de garantía. Es importante cumplimentar el certificado de garantía inmediatamente una vez realizada la compra con respecto a la posibilidad de establecer una reclamación de la garantía y por seguridad del producto.

  • Página 7: Pegatinas De Seguridad

    Todos los protectores deben estar en su lugar todo el tiempo a menos que se tengan que quitar para realizar algún tipo de mantenimiento concreto, el cual una vez terminado deberán inmediatamente ser repuestas. Asegurarse que el operario sabe cómo parar la máquina antes de empezar a trabajar. Nunca limpiar o quitar las astillas mientras la máquina esté...

  • Página 8: Montaje

    Prensor vertical La pinza verticales (26) protege al usuario de las proyecciones de cualquiera de las piezas durante el mecanizado. Se aprieta la pieza sobre la mesa y por lo tanto facilita el movimiento del usuario. Soplador El soplador (27) impide la acumulación de serrín en la línea de aserrar y reduce el riesgo de rotura de la hoja.

  • Página 9: Montaje Del Transportador De Ángulos

    6.2 Montaje del transportador de ángulos El transportador de ángulos es necesario para todos los cortes transversales, rectos y/o biselados. La guía se mueve en el ángulo derecho de la hoja y se puede ajustar a 45 ° a derechas y 45 ° a izquierdas. Inserte la barra de guía (29) en la ranura de la guía (30) de la mesa.

  • Página 10: Conexiones

    7. CONEXIONES 7.1 Boca de aspiración PRECAUCION: El serrín de ciertas maderas (roble, fresno, haya por ej.) Pueden causar cáncer si se inhala. PRECAUCION: El mecanizado de piezas de metal puede provocar un incendio. Nunca utilice un sistema de vacío equipado con bolsas de recogida de lona o plástico. Consulte a su distribuidor.

  • Página 11: Ajustes

    8. AJUSTES El equipo ha sido probado en fábrica durante las operaciones de montaje, pero algunos ajustes son todavía necesarios antes de comenzar. 8.1 Selección de la hoja  Use una hoja correcta para cada trabajo.  Una hoja con un corte contundente es para trabajos duros y con un acabado de baja calidad.

  • Página 12: Ajuste De La Tensión De La Hoja

    PRECAUCION: Usted puede ajustar la velocidad de rotación de la micro herramienta de la misma manera. - El pedal para arrancar la máquina. - Velocidad baja de 750 a 900 golpes / min: Para los metales y metales no ferrosos. Para curvas cerradas en los materiales muy finos (de hasta 3 mm).

  • Página 13: Ajuste Del Prensor Vertical

    8.5 Ajuste del prensor vertical PRECAUCION: La máquina nunca debe estar conectada a la red durante estas operaciones: Asegúrese de que está desconectada. - Aflojar la perilla (44). - Ajuste el prensor vertical (45) en función del espesor del material a mecanizar, hacia arriba o bajar el eje (46). - Apriete el botón (44).

  • Página 14: Introducción

    9.1 Introducción PRECAUCION: Hacer todos los ajustes antes de la puesta en marcha de la máquina. No ajuste cuando la hoja está en marcha. PRECAUCION: Siempre mantenga las manos fuera de la trayectoria de corte. - Pulse el botón verde (49) para encender la maquina. Mantenerse alerta y estar preparados para detener la máquina en caso de peligro o problema.

  • Página 15: Cortes Rectos

    9.3 Cortes rectos  Use el transportador de ángulos para cortes cruzados después de haber ajustado el ángulo deseado.  Coloque la pieza sobre la mesa y contra la cara del apoyo del transportador, bajar a la posición vertical el prensor y el soplador y colocarlo sobre la pieza. ...

  • Página 16: Mantenimiento

    10. MANTENIMIENTO Los trabajos de mantenimiento y de mantenimiento que se describen a continuación son los que se puede hágalo usted mismo. Los trabajos de mantenimiento y de mantenimiento que no sean los descritos en este capítulo se harán por una persona competente y cualificada. PRECAUCION: Antes de cualquier mantenimiento o limpieza, desconecte el enchufe de la industria de la máquina.
  • Página 17 - Suelte la tensión de la cuchilla girando la palanca (54) en la dirección opuesta de las agujas del reloj. - Presione la punta de la parte superior del brazo (55) y retire la hoja del soporte superior (56) desde la parte delantera. - Retire la hoja del apoyo más pequeño.

  • Página 18: Cambio De La Guía De Corte

    10.2 Cambio de la guía de corte Cambiar la guía de corte (60) si está dañado o desgastado, pueden caer piezas en el compartimiento inferior de la máquina y causar daños. - Retirar los 2 tornillos Phillips (A) que hay en la mesa. - Retirar la guía empujándola desde debajo de la mesa.

  • Página 19: Limpieza De La Maquina

    - Desenroscar la tapa superior (64) e inferior (65). A la tapa inferior (65) se puede acceder desde la parte inferior de la máquina. - Quitar las escobillas (66) gastadas y sustituirlas por otras nuevas. - Colocar y roscar, nuevamente las tapas (64) y (65). 10.5 Limpieza de la máquina Realizar una limpieza a fondo después de cada uso para evitar la acumulación de serrín, polvo...

  • Página 20: Almacenamiento

    - Aplicar una cantidad generosa de aceite de motor en los ejes (67) y monturas de bronce. - Deje que el aceite penetre durante un día y medio. - Limpie el exceso de aceite con un paño limpio y poner las tapas (68). - Repetir en el otro lado de la máquina.

  • Página 21: Problemas Y Soluciones

    12. PROBLEMAS Y SOLUCIONES PROBLEMA DIAGNOSTICO SOLUCION La maquina no enciende No hay corriente Comprobar cable de alimentación y enchufe Interruptor defectuoso Contactar con SAT Se rompe la hoja La tensión de la hoja no es correcta Ajustar la tensión de la hoja Demasiada presión en la hoja Deslizar la pieza poco a poco La pieza se desplaza hacia un lado...

  • Página 22: Despiece

    13. DESPIECE...

  • Página 24: Certificado De Garantia

    Este producto se garantiza para un período de un año a partir de la fecha de compra (orden de entrega o factura) y del registro del N° de serie. Los productos de marca LEMAN se comprueban según las normas de recepción en uso.
