Vista frontal de la ADU

17

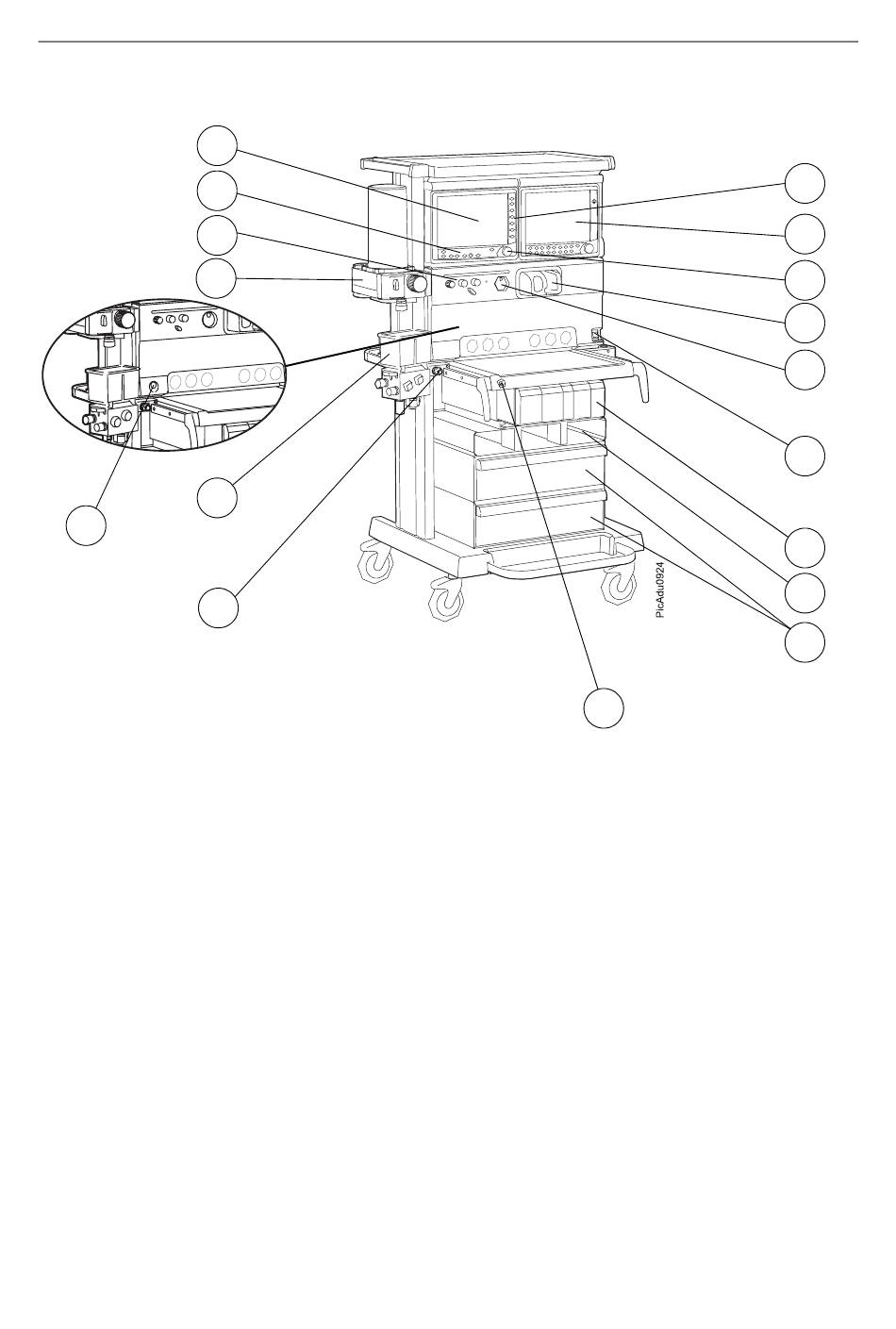

(1) Toma de gas fresco (indicador de flujo
de gas opcional)
(2) Circuito compacto de paciente
(3) Bloque de concertina del ventilador
(4) Controles del flujo de gas fresco
(5) Teclas de ajuste
(6) Pantalla LCD de la ADU
(7) Teclas de acceso rápido
(8) Monitor de anestesia (pantalla LCD
opcional)
(9) ComWheel
NOTA: La ADU se puede utilizar con una pantalla de 10,4 pulgadas. Consulte "Pantalla/teclas" en la
página 92 para obtener más información.
10
6
5
4
3
2
1
16
(10) Cassette Aladin del vaporizador
(11) Selector de agente
(12) Interruptor Encendido/En espera
(13) Unidad central y módulos del monitor de
anestesia (opcional)
(14) Compartimientos de almacenamiento
para el cassette del vaporizador
(opcional)
(15) Cajones (opcionales)
(16) Botón de llenado de O
(17) Botón de llenado de O
Documento número 8501703-2
