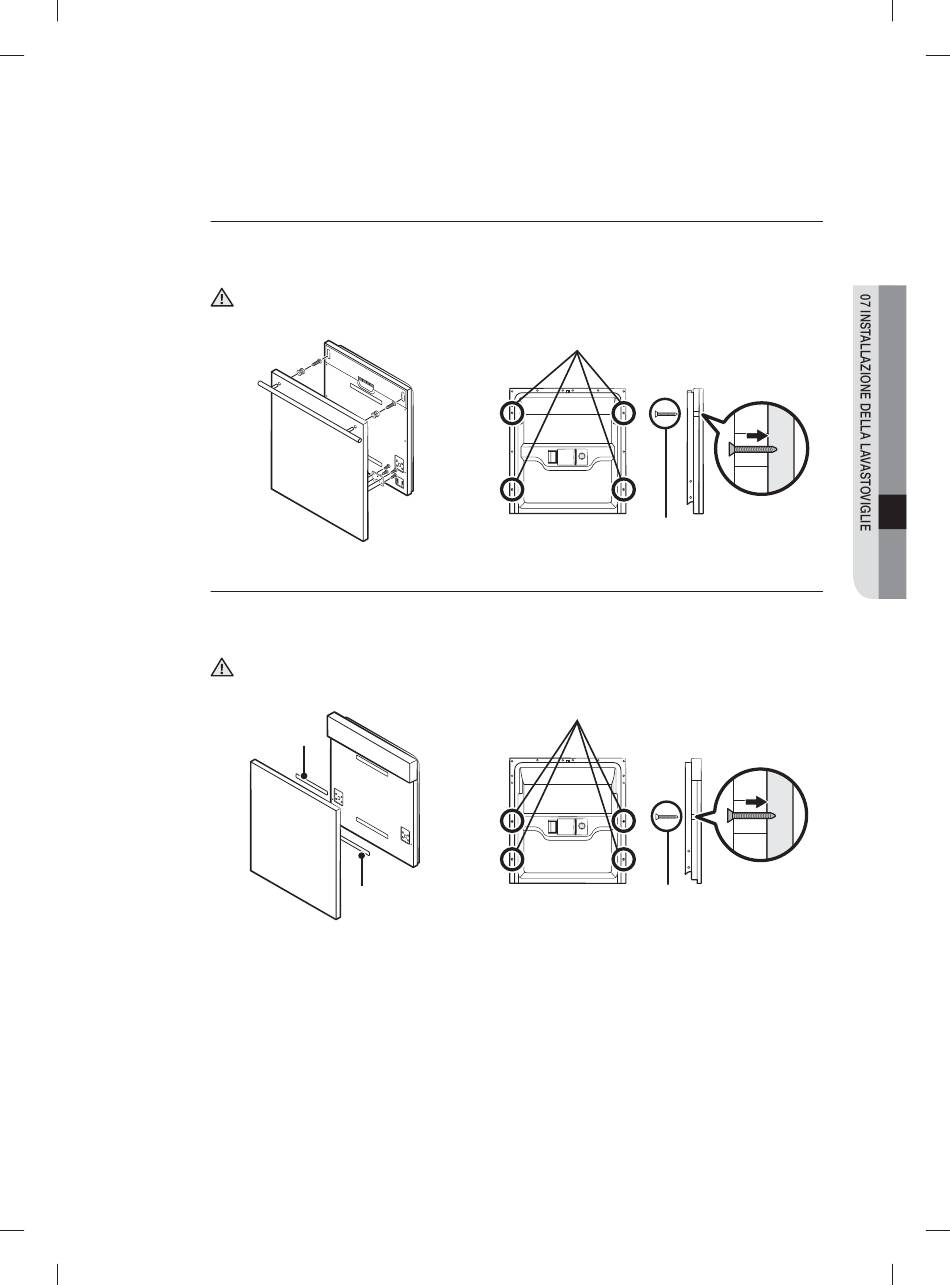

Incasso
1. Fissare il gancio sul pannello in legno personalizzato ed inserire il gancio dell'alloggiamento dello sportello esterno
della lavastoviglie.
2. Una volta posizionato il pannello, fi ssarlo sullo sportello esterno mediante le viti ed i dadi.
ATTENZIONE: Usare un pannello personalizzato del peso di 3~7 kg.
Semi incasso
1. La guarnizione adesiva A e B devono essere sfalsate, la guarnizione A deve essere fi ssata al pannello esterno di
legno mentre la guarnizione B deve essere fi ssata allo sportello esterno della lavastoviglie.
2. Una volta posizionato il pannello, fi ssarlo sullo sportello esterno mediante le viti ed i dadi.
ATTENZIONE: Usare un pannello personalizzato del peso di 3~ kg.
DW5500MM-DD81-02437E-00_IT.indd 41 DW5500MM-DD81-02437E-00_IT.indd 41
Guarnizione
adesiva
Guarnizione
adesiva
Estrarre le quattro viti corte.
Puntare le quattro viti lunghe.
6
Estrarre le quattro viti corte.
Puntare le quattro viti lunghe.
Installazione della lavastoviglie _41
