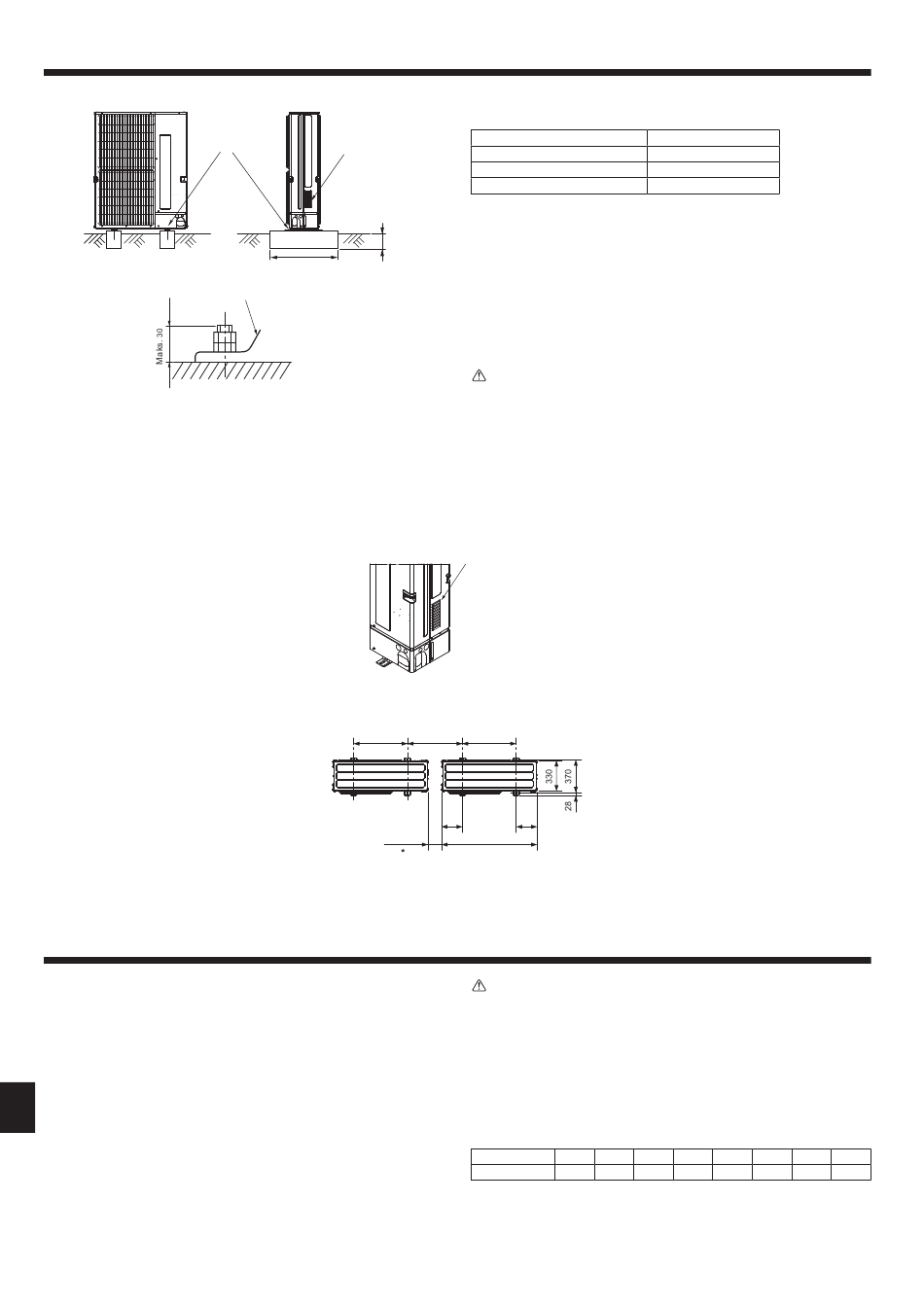

3. Instalacja jednostki zewnętrznej
A Śruba M10 (3/8")
Płyta podstawy
B
Najdłuższy możliwy
C
Odpowietrznik
D
Osadzić głęboko w podłożu
E
4. Instalacja rur czynnika chłodniczego
4.1. Środki ostrożności w przypadku urządzeń, które wy-
korzystują czynnik chłodniczy R32
• Punkt 1.5. zawiera dodatkowe, nie wymienione niżej środki ostrożności doty-
czące używania klimatyzatorów z czynnikiem chłodniczym R32.
• Jako olej chłodniczy do smarowania rur kielichowanych powinien być używa-
ny olej estrowy, olej eterowy lub olej alkilobenzenowy (niewielka ilość).
• W przypadku bezszwowych rur miedzianych lub ze stopów miedzi do łącze-
nia rur czynnika chłodniczego należy używać stopu miedzi z fosforem C1220.
pl
Należy użyć rur czynnika chłodniczego o grubości podanej w tabeli poniżej.
Upewnić się, że rury są wewnątrz czyste i nie zawierają żadnych szkodliwych
zanieczyszczeń, takich jak związki siarki, utleniacze, zabrudzenia lub pył.
Podczas lutowania rur zawsze należy stosować lutowanie nieutleniające, aby
zapobiec uszkodzeniu sprężarki.
7
A D
E
C
B
■
ZM200/250
M200/250
■
ZM200/250
M200/250
600
Min. 50
* W przypadku instalacji jednej jednostki zewnętrznej odstęp wynosi co najmniej 15 mm.
• Upewnić się, że urządzenie jest umieszczone na solidnym, równym podłożu,
(mm)
chroniącym przed powstawaniem odgłosu klekotania podczas pracy. (Fig. 3-1)
<Specyfikacje fundamentów>
Śruba fundamentowa
Grubość warstwy betonu
Długość śruby
Zdolność przeniesienia obciążenia
• Sprawdzić, czy śruby fundamentowe są wkręcone na głębokość 30 mm od spodu
podstawy.
• Mocno przykręcić płytę podstawy urządzenia do solidnego podłoża za pomocą 4
śrub fundamentowych M10.
Instalacja jednostki zewnętrznej
• Nie zasłaniać otworu wentylacyjnego. W przypadku zasłonięcia otworu dojdzie
do zakłóceń w pracy urządzenia i może ono ulec uszkodzeniu.
• W razie konieczności wykonania dodatkowego zamocowania urządzenia oprócz
podstawy urządzenia należy wykorzystać otwory montażowe znajdujące się w
jego tylnej części do przymocowania przewodów itp. Do montażu należy użyć
wkrętów samogwintujących (ø5 × 15 mm lub mniejszych).
Ostrzeżenie:
• Urządzenie należy zamontować na konstrukcji, która bezpiecznie wytrzyma
jego ciężar. W przypadku montażu na niestabilnej konstrukcji urządzenie
może spaść z wysokości i spowodować szkody materialne i/ lub obrażenia
ciała.
• Urządzenie należy zainstalować zgodnie z instrukcją celem zminimalizowa-
nia ryzyka powstania uszkodzeń spowodowanych trzęsieniem ziemi, tajfu-
nem lub silnym wiatrem. Nieprawidłowo zainstalowane urządzenie może
spaść z wysokości i spowodować szkody materialne i/lub obrażenia ciała.
D
*
Min. 500 600
225 225
1050
Fig. 3-1
Ostrzeżenie:
Do napełniania przewodów czynnika chłodniczego podczas instalacji, zmiany
miejsca pracy lub prowadzenia serwisowania klimatyzatora należy stosować
jedynie określony czynnik chłodniczy (R32). Nie należy mieszać go z innym
czynnikiem chłodniczym ani dopuszczać do pozostawania powietrza w prze-
wodach.
Zmieszanie czynnika z powietrzem może spowodować nieprawidłowe wyso-
kie ciśnienie w układzie chłodniczym i doprowadzić do wybuchu bądź innych
zagrożeń.
Zastosowanie czynnika innego od określonego dla tego układu spowoduje
uszkodzenia mechaniczne, awarię układu lub uszkodzenie jednostki. W naj-
gorszym przypadku może to doprowadzić do poważnego naruszenia bezpie-
czeństwa produktu.
Średnica rury (mm) ø6,35
Grubość (mm) 0,8
• Nie używać rur cieńszych niż podane powyżej.
• Jeśli średnica wynosi 19,05 mm lub więcej, należy zastosować rury 1/2 H
lub H.
/ Należy zapewnić odpowiednią wentylację, aby nie dopuścić do zapłonu. Na-
leży także podjąć właściwe działania przeciwpożarowe, usuwając z otocze-
nia niebezpieczne i łatwopalne przedmioty.
M10 (3/8")
120 mm
70 mm
320 kg
ø9,52 ø12,7 ø15,88 ø19,05 ø22,2
0,8 0,8 1,0 1,0 1,0
ø25,4 ø28,58
1,0 1,0
