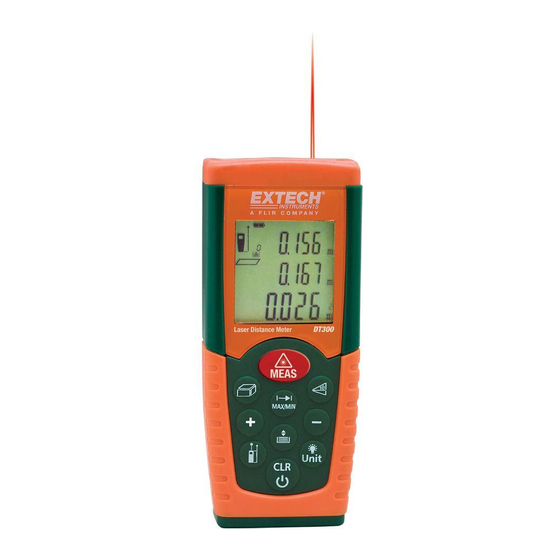

Agradecemos su compra del telémetro láser Modelo DT300 de Extech. Este instrumento mide distancia hasta 60m (197 ft) y calcula área y volumen. Además, el DT300 incluye un puntero láser para precisión al apuntar. Este dispositivo se embarca totalmente probado y calibrado y con uso apropiado le proveerá...
Descripción del medidor Panel frontal Puntero láser Haz láser de prueba Área de pantalla LCD Teclado (descrito abajo) Compartimento de batería atrás del instrumento Pantalla 1. El icono de estado del láser aparece cuando el láser está activo 2. Nivel de referencia (arriba) 3.
Página 4
Instrucciones de operación Consideraciones sobre medición 1. Para obtener mejores resultados, seleccione un objetivo plano, firme y liso 2. Use un trozo de cartón o material similar si necesita un objetivo de mayor tamaño 3. Reemplace la batería si en pantalla aparece el icono Batería 4.
Página 5
La suma o la diferencia se presentará en la línea 3. Repita los pasos anteriores lo deseado. Cálculo de área El DT300 permite al usuario calcular el área de una habitación. Presione el botón POWER para encender el medidor; espere varios segundos hasta que encienda el puntero láser.
Página 6
Mediciones indirectas (usando dos medidas) El DT300 puede medir la altura vertical desde el Punto 1 al Punto 2 con el operario tomando la medición desde el Punto X. Esto se logra mediante el uso de dos mediciones.
Página 7
Mediciones indirectas (usando tres medidas) El DT300 puede medir la altura en dos segmentos tomando tres medidas. El operario se para en el Punto X. La primer medida es del Punto X a 1, la segunda media es una línea horizontal del Punto X a 2 y la tercer medida es del Punto X a 3.
Página 8
Guardar y recuperar lecturas El DT300 guarda hasta veinte (20) lecturas en memoria para recuperación posterior. Tome las lecturas como se describió previamente. Con la lectura indicada, presione el botón Se guardará la lectura en la ubicación 1. Tome otra lectura y presione el botón guardar. Esta lectura nuevo se guardará en la ubicación 1 y la lectura previa se moverá...
Mantenimiento ADVERTENCIA: No opere el medidor hasta que la tapa del compartimiento de la batería esté asegurada en su lugar. Este instrumento está diseñado para dar muchos años de servicio confiable, si se llevan a cabo las siguientes instrucciones para su cuidado: Mantenga seco el medidor y sin polvo.
Especificaciones Especificaciones generales Diodo Láser Clase 2 láser rojo (longitud de onda: 635Nm) Batería Dos (2) baterías alcalinas 'AAA' A prueba de salpicadas/polvo IP 54 Condiciones de operación 0 a 40 °C (32 a 104°F) Almacenamiento -10 a 60°C (14 a 140°F) Dimensiones 110 x 46 x 28mm (4.3 x 1.8 x 1.1") Peso...
