Manuales relacionados para Extech Instruments DO700
Resumen de contenidos para Extech Instruments DO700

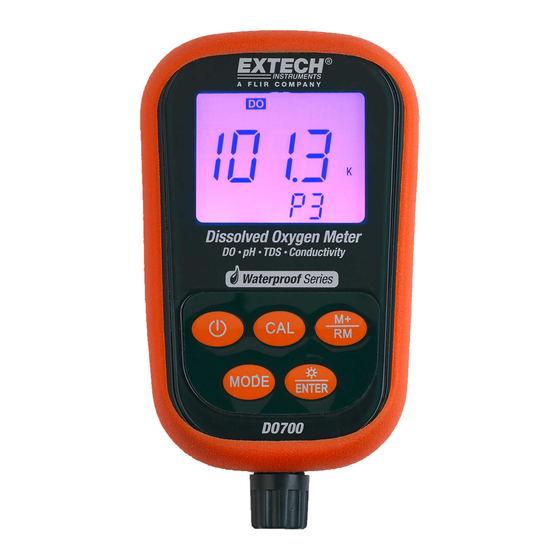

- Página 1 Manual del usuario Medidor digital de pH , Conductividad, SDT y Oxígeno disuelto Modelo DO700...
-
Página 2: Introducción
Agradecemos su compra del medidor DO700 de Extech. Para obtener mejores resultados, por favor lea todo el manual antes de usar. El DO700 mide oxígeno disuelto (DO), conductividad, pH, mV y parámetros de temperatura. Las mediciones de conductividad producen además lecturas de SDT (sólidos disueltos totales), salinidad y resistividad. -
Página 3: Lista De Equipo Suministrado
Lista de equipo suministrado Medidor DO700 Electrodo para oxígeno disuelto, conductividad, y pH Soluciones tampón estándar (4.00pH , 7.00pH, y 10.01pH) / 50ML Solución estándar para conductividad (1413µS/cm) / 50ML Solución estándar para oxígeno disuelto (30ML) ... -
Página 4: Descripción De La Pantalla
En modo de medición, presione brevemente para guardar las lecturas indicadas. Presione y sostenga durante cuando menos 2 segundos para recuperar todas las lecturas guardadas b) En modo programación, presione para cambiar el estado del número indicado ON/OFF DO700-es-ES_v2.3 3/15... -
Página 5: Guardar, Recuperar Y Borrar La Memoria Del Registrador De Datos
Desde el modo recuperar (RECALL), presione y sostenga la tecla ENTER durante cuando menos cinco (5) segundos. La pantalla LCD exhibirá ‘CLR’ indicando que ha borrado todas las lecturas. La unidad regresará automáticamente al modo de medición normal después de aproximadamente 2 segundos. DO700-es-ES_v2.3 3/15... -
Página 6: Modo De Medición De Ph
Para todas las demás aplicaciones, se recomienda la calibración a 3 puntos. Siempre haga la calibración de 3 puntos en sondas nuevas y sondas que no se han usado durante largo tiempo. Esto maximiza la linealidad de la pendiente de medición. Presione la tecla ENTER para salir del modo Calibración. DO700-es-ES_v2.3 3/15... - Página 7 Dichas medidas son ocasionalmente usadas en las industrias de generación eléctrica y petroquímica. Active estos parámetros SÓLO si es necesario, de otra manera deje estos parámetros desactivados (OFF). DO700-es-ES_v2.3 3/15...
- Página 8 1. Desde el menú P7, use las teclas CAL o M+/RM para seleccionar ON (restaurar parámetros de fábrica) u OFF (cancelar modificación). 2. Presione momentáneamente MODE para pasar al siguiente parámetro (P1), o presione ENTER para regresar al modo de medición normal. DO700-es-ES_v2.3 3/15...
- Página 9 Para lecturas anormales, pruebe calibrar de nuevo; si el problema persiste, reemplace el electrodo. Además, el usuario puede restablecer el medidor a la configuración de fábrica usando el Parámetro P7 (detallado previamente). La vida del electrodo puede verse acortada por uso pesado, condiciones extremas o mantenimiento inapropiado. DO700-es-ES_v2.3 3/15...
- Página 10 Dese el menú P2, use las teclas CAL o M+/RM para seleccionar 0, 10 ó 20 minutos de plazo para apagado automático. Presione momentáneamente MODE para regresar al parámetro (P1), o presione ENTER para regresar al modo de medición normal. DO700-es-ES_v2.3 3/15...
-
Página 11: Modo De Medición De Conductividad
(b) (serie China) — 146.6μS/cm, 1408μS/cm, 12.85mS/cm y 111.3 mS/cm El DO700 ofrece una función singular de calibración de un punto. El usuario puede seleccionar la solución de calibración más cercana al valor esperado de medición. En general, la solución de calibración más común es 1413 μS/cm. - Página 12 (en este caso, Parámetro P Tcc). Si se cambia más de un parámetro, sólo se muestra el código del primer parámetro cambiado. DO700-es-ES_v2.3 3/15...
- Página 13 1. Dese el menú P2, use las teclas CAL o M+/RM para seleccionar la constante de electrodo deseada (0.1, 1.0, ó 10). El ajuste predeterminado es K=1.0. 2. Presione momentáneamente MODE para pasar al siguiente parámetro (P3), o presione ENTER para regresar al modo de medición normal. DO700-es-ES_v2.3 3/15...
- Página 14 Seleccione ON sólo si es absolutamente necesario. 2. Presione momentáneamente MODE para pasar al siguiente parámetro (P1), o presione ENTER para regresar al modo de medición normal DO700-es-ES_v2.3 3/15...
- Página 15 Reemplace el electrodo si los métodos previos no son efectivos. Restaure el medidor a la condición de fábrica (Parámetro P9) si nota un funcionamiento anormal. Si el proceso de restauración no resuelve el problema, regrese la unidad para evaluación. DO700-es-ES_v2.3 3/15...
-
Página 16: Mediciones De Oxígeno Disuelto (Do)
‘END’ (fin) y regresará al modo de medición. Si la lectura indicada no se estabiliza, haga la polarización de nuevo según las instrucciones previas y vuelva a intentar este procedimiento de calibración. DO700-es-ES_v2.3 3/15... - Página 17 De un plazo de 3 a 5 minutos para que el termistor obtenga una medición de temperatura estable. Las medidas de OD también son muy sensibles a la presión barométrica. El medidor DO700 cuenta con una función automática de compensación de presión barométrica. ...
- Página 18 Use la tecla CAL o RM para cambiar el ajuste (consulte la tabla de presión barométrica estándar). Presione y sostenga CAL o RM para cambiar rápidamente el valor. Presione la tecla MODE para entrar al siguiente parámetro o presione ENTER para confirmar y regresar al modo de medición. DO700-es-ES_v2.3 3/15...
- Página 19 Si hay burbujas de aire grandes, será necesario reensamblar. 7. No toque la membrana sensible al usar el electrodo o reemplazar la tapa de la membrana. Los aceites de la piel afectarán la calidad de la membrana y disminuirá la tasa de permeabilidad de oxígeno. DO700-es-ES_v2.3 3/15...
- Página 20 Desecho Cumpla las estipulaciones legales vigentes respecto al desecho del dispositivo al final de su vida útil. DO700-es-ES_v2.3 3/15...
-
Página 21: Especificaciones
Estuche: 360 x 270 x 76mm (14.1 x 10.6 x 3”) / 1.6kg (3.4 lbs) Calidad/Certificación de seguridad ISO9001, CE y CMC Condiciones ambientales Temperatura ambiental 41 a 95°C (5 a 35°F) Humedad Ambiental ≤85% Clasificación IP IP57 a prueba de polvo e hidrófugo DO700-es-ES_v2.3 3/15... -
Página 22: Apéndice A - Glosario De Abreviaturas
Coeficiente de compensación temperatura de temperatura Ajuste de temperatura de referencia Temperatura de referencia Calibración que usa una constante para Constante de calibración referencia en lugar de una solución Calibración Conductividad Oxígeno disuelto Resistividad Sólidos disueltos totales Salinidad DO700-es-ES_v2.3 3/15... - Página 23 7.07 13.44 9.27 6.95 13.09 9.08 6.84 12.74 8.90 6.73 12.42 8.73 6.63 12.11 8.57 6.53 11.81 8.41 6.43 11.53 8.25 6.34 11.26 8.11 6.25 11.01 7.96 6.17 10.77 7.82 6.09 10.53 7.69 6.01 10.30 7.56 10.08 7.43 DO700-es-ES_v2.3 3/15...
- Página 24 Factor de conversión para mmHg y kPa: mmHg × 0.13333 = kPa = P×OD ÷ 760 Nota: = concentración OD bajo temperatura (t), presión barométrica (P, mg/L) P = Presión barométrica (mmHg) = concentración OD bajo temperatura (t), presión barométrica (760mmHg, mg/L) 760 = Presión barométrica (mmHg) DO700-es-ES_v2.3 3/15...
- Página 25 0.57 4860 0.54 7608 0.85 12880 7447 0.58 7230 0.56 11367 0.88 15000 8759 0.58 8532 0.57 13445 0.90 Copyright © 2013‐2015 FLIR Systems, Inc. Reservados todos los derechos, incluyendo el derecho de reproducción total o parcial en cualquier medio. ISO‐9001 Certified www.extech.com DO700-es-ES_v2.3 3/15...
