Componentes del sistema

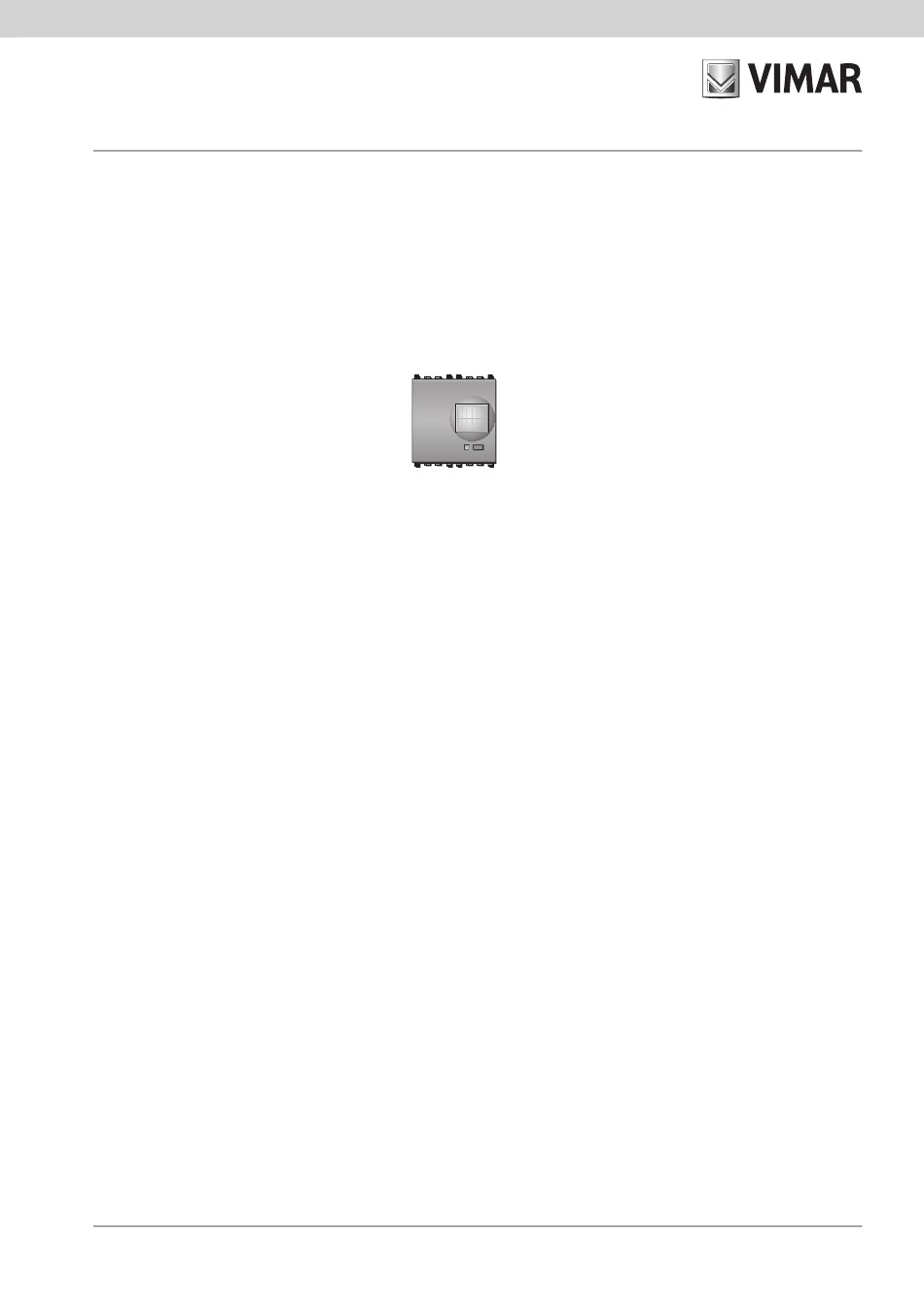

3.2.3 Detector de presencia de doble tecnología.
El sensor de doble tecnología integra un sensor de microondas y un sensor de infrarrojos y puede señalar el paso
de personas o animales por su área de cobertura . La doble tecnología permite que el sensor sea insensible a las
causas más comunes de falsas alarmas .
El sensor funciona en el modo AND; es decir, cuando uno de los dos sensores detecta un movimiento en el área
de cobertura permanece en prealarma a la espera de obtener una confirmación del otro sensor . Una vez que se
cumple esta condición, el dispositivo envía la señal a la centralita .
Se suministra en las siguientes versiones:
20487: 2 módulos Eikon
19487: 2 módulos Arké
16937: 2 módulos Idea
14487: 2 módulos Plana
Características técnicas
- Tensión nominal de alimentación (Vn): BUS 29 Vcc .
- Temperatura de funcionamiento: -5 ÷ +45 °C (para interiores)
- Instalación: de empotrar o de superficie (con caja de superficie 09975...)
• Tipo de protección: contra apertura y extracción con sistema antisabotaje incorporado
- Consumo: 15 mA
- Sensor de infrarrojos y microondas
- Funcionamiento: en modo "AND" con sistema conectado y solo infrarrojos con sistema desconectado .
- Posibilidad de programar el retardo de activación del sensor
- Posibilidad de programar la sensibilidad del sensor
- Posibilidad de programar la zona de pertenencia mediante la centralita
- Pulsador de configuración
- Led de señalización .
- Dos bornes para la conexión polarizada al bus (+ y –)
Señalizaciones
• Detecta, mediante un sensor de infrarrojos, el movimiento de cuerpos calientes en su área de cobertura .
Cuando el sistema está activado, el dispositivo detecta la presencia de cuerpos en movimiento incluso
mediante un sensor de microondas; si el sensor de microondas y el de infrarrojos detectan simultáneamente
el movimiento, se envía la señalización de alarma (función AND) .
• led rojo:
- encendido fijo durante la fase de configuración y reset;
- parpadeante en caso de alarma antiintrusión o si detecta un intento de manipulación del dispositivo; el led
sigue parpadeando hasta que se elimina la alarma que lo ha generado o se vuelve a conectar el sistema . Por
lo tanto no es suficiente desconectar la instalación para eliminar la alarma .
- parpadeante cuando el dispositivo está alimentado .
93
