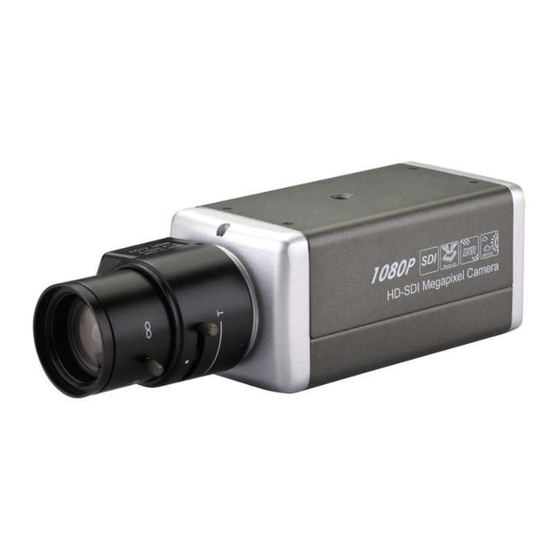

Telecámara tipo box hd-sdi, 2 megapíxeles

Publicidad

TELECÁMARA TIPO BOX HD-SDI, 2 MEGAPÍXELES
ART. HDCAM502A
Lea este manual atentamente antes del uso y consérvelo para consultarlo en el futuro
Via Don Arrigoni, 5 24020 Rovetta S.Lorenzo (Bergamo)
http://www.comelitgroup.com
export.department@comelit.it
correo electrónico:

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Comelit HDCAM502A

  • Página 1 TELECÁMARA TIPO BOX HD-SDI, 2 MEGAPÍXELES ART. HDCAM502A Lea este manual atentamente antes del uso y consérvelo para consultarlo en el futuro Via Don Arrigoni, 5 24020 Rovetta S.Lorenzo (Bergamo) http://www.comelitgroup.com export.department@comelit.it correo electrónico:...
  • Página 2: Precauciones De Seguridad

    PRECAUCIONES DE SEGURIDAD Léalo antes del uso. El rayo con punta de flecha, dentro de un triángulo equilátero, está destinado a alertar al usuario de la presencia de tensiones peligrosas aisladas dentro de la caja del producto que pueden ser de suficiente magnitud como para constituir un riesgo de descarga eléctrica para las personas.
  • Página 3 Características del producto Full HD 1080p Salida SDI. Salida CVBS. Tipo de lente: DC / Manual (montura C/CS). Sense-Up 30x. Efecto imagen: Espejo. Smart NR. Función 2DNR y 3DNR (Reducción digital de ruidos). Función de desempañador. 10. Idioma de los menús en pantalla: Inglés/chino 11.
  • Página 4: Desempañador

    Características principales Salida SDI Nuestra telecámara proporciona imágenes de alta definición de hasta 2 megapíxeles mediante una interfaz HD-SDI con conexión coaxial convencional. Para obtener el mejor rendimiento posible, se recomienda utilizar un cable RG-59 estándar. Salida CVBS Puede conectar la telecámara directamente a un monitor con puerto AV para ver las imágenes, o bien puede conectarla a una videograbadora digital estándar de grabación analógica.
  • Página 5 Especificaciones Dispositivo detector Panasonic CMOS de 1/3” y 2 megapíxeles Resolución (H x V) 1920 x 1080 a 30 fps Salida de vídeo HD-SDI (BNC) / CVBS (RCA) DESEMPAÑADOR OFF / Bajo / Medio / Alto Compensación de sombreado de lente OFF / ON Tipo de lente DC / Manual (C/CS) Obturador electrónico...
  • Página 6: Menú Principal

    MENÚ PRINCIPAL SETUP (Configuración) 1. LENS (Lente) 2. EXPOSURE (Exposición) 3. WHITE BAL (Balance de blancos) ATW 4. DAY&NIGHT (Día y noche) AUTO 5. NR 6. SPECIAL (Especial) 7. ADJUST (Ajustar) 8. RESET (Restablecer) 9. EXIT (Salir) 1. LENS ( Lente Valor predeterminado LENS...
  • Página 7 EXPOSURE SHUTTER 1/60, FLK, 1/250, 1/500, 1/1000, 1/2000, 1/5000, 1/10000, 1/50000, x2, x4, x6, x8, x10, x15, x20, x25, x30, AUTO MIDDLE (Medio), HIGH (Alto), LOW (Bajo) SENS-UP AUTO SENS-UP x2, x4, x6, x8, x10, x15, x20, x25, x30 RETURN BRIGHTNESS 0~100 ACCE...
  • Página 8: White Balance

    ACCE (DWDR) Significa Adaptive Contrast and Color Enhancement (Mejora adaptable del contraste y del color), que equivale a la técnica Wide Dynamic Range (Rango amplio dinámico). La relación de contraste de la imagen se puede expresar de forma efectiva y la información de bordes se puede mejorar para potenciar la visibilidad general de la imagen.
  • Página 9 5. NR 2DNR OFF, ON 3DNR S-LEVEL (Nivel S) 0~100 E-LEVEL (Nivel E) 0~100 RETURN LEVEL (Nivel) 0~100 SMART NR ON, OFF RETURN SMART NR. Evita problemas de exposición excesiva cuando la telecámara enfoca zonas con pared. 6. SPECIAL SPECIAL CAM TITLE (Nombre de 0123456789ABCDEFGHIJKLMNOPQRSTUVWXYZ...
  • Página 10 DISPLAY (Pantalla) ON / POSITION (Posición) COLOR 1~16 DEFAULT (Valor predeterminado) RETURN LANGUAGE ENG (Inglés) (Idioma) DEFECT LIVE DPC (DPC en directo) ON, OFF (Defecto) LEVEL (Nivel) 0~60 STATIC DPC (DPC estático) ON, OFF START (Inicio) LEVEL (Nivel) 0~60 SENS-UP x2, x4, x6, x8, x10, x15, x20 RETURN RS485...
  • Página 11 BLUE GAIN (Ganancia de azul) 0~100 RED GAIN (Ganancia de rojo) 0~100 RETURN OSD (Indicación TEXT COLOR en pantalla) (Color del texto) OUTLINE OFF, ON (Contorno) RETURN ON, OFF NTSC/PAL NTSC, PAL RETURN RET (Retorno), END (Fin) RESET FACTORY (Fábrica) (Restablecer) RETURN EXIT (Salir)
  • Página 12 Dimensiones Via Don Arrigoni, 5 24020 Rovetta S.Lorenzo (Bergamo) http://www.comelitgroup.com export.department@comelit.it correo electrónico:...
