Slimdrive EMD / Slimdrive EMD-F

Desmontaje

Colocar la puerta en posición cerrada.
X
Aflojar el/los tornillo/s del brazo.
X
La pretensión se afloja, se alcanza la posición del trazado.
Desmontar el brazo.
X

6. 1 0 Montaje solape

Véanse las medidas del paso libre de la puerta (2) en el capítulo 5.3.
Abrir y cerrar la puerta manualmente para comprobar las
X
condiciones de espacio.
Durante el montaje en la hoja de la puerta de la guía
X
de cables, prestar atención en puntos potencialmente
peligrosos de los bordes de la puerta.
Montar un tope (1) o una limitación de apertura integrada
X
(sólo con guía de tracción ).

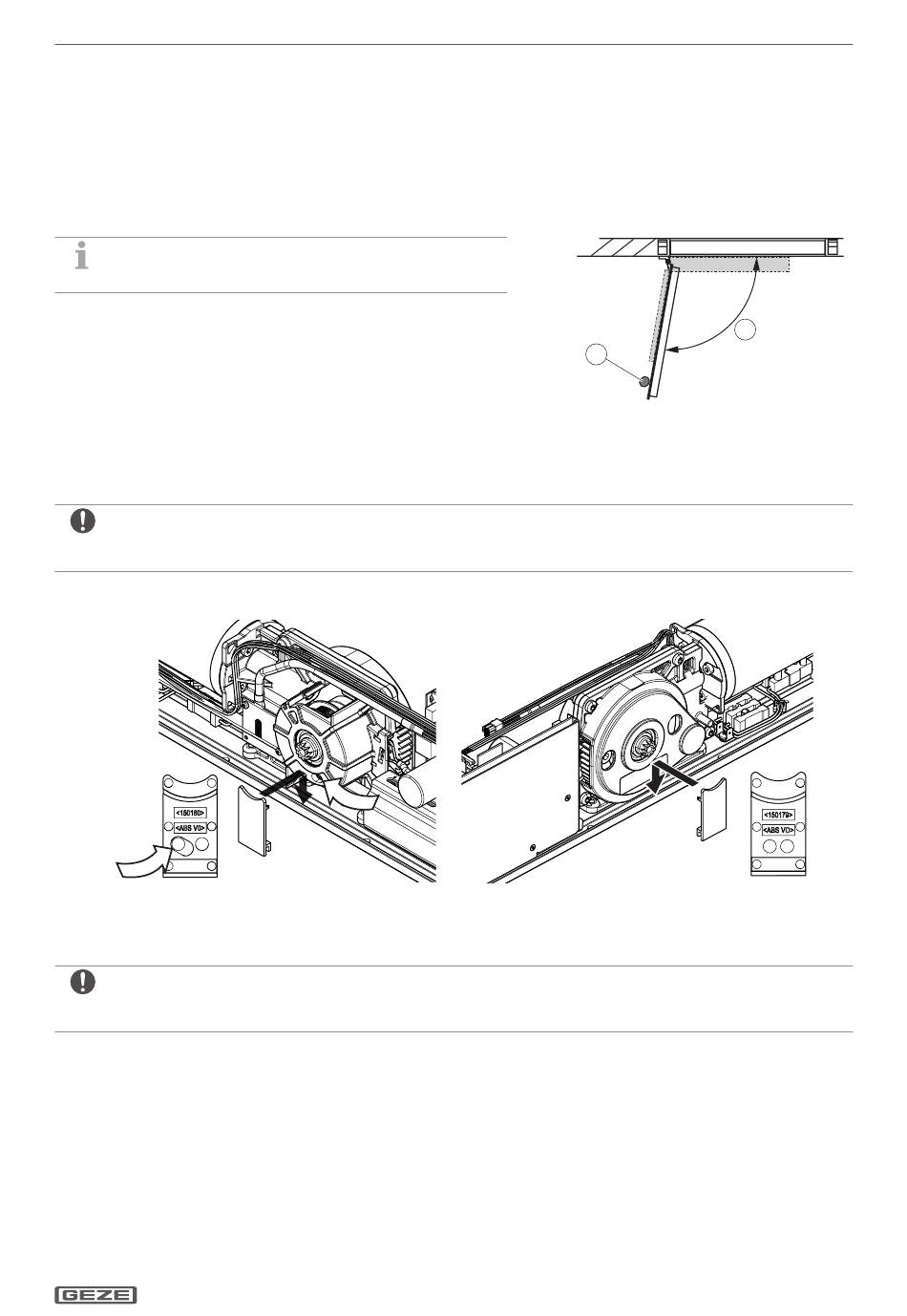

6. 1 1 Montar las tapas del eje

Ambas tapas de eje se diferencian mínimamente. En la tapa de eje izquierda se encuentra un símbolo en la parte
trasera para un orificio alargado, el cual se encuentra en el husillo (véanse las flechas).
Durante el montaje, tenga en cuenta que las tapas de eje se monten en el lado correcto.
X
Monte las tapas de eje a la izquierda y a la derecha conforme a la imagen inferior.
X

6. 1 2 Montaje de los sensores de accionamiento

à Los sensores montados en la pared o el techo deben alinearse de tal manera, que al abrir o cerrar la puerta, ésta
no pase por el campo de registro del sensor, ya que en caso contrario se puede producir un auto-accionamiento.
à Conexiones eléctricas, véase esquema de conexiones.
2
1
Montaje
35
