INSTALAÇÃO E DESMONTAGEM DE TUBOS DE
DESCARGA DE CALOR

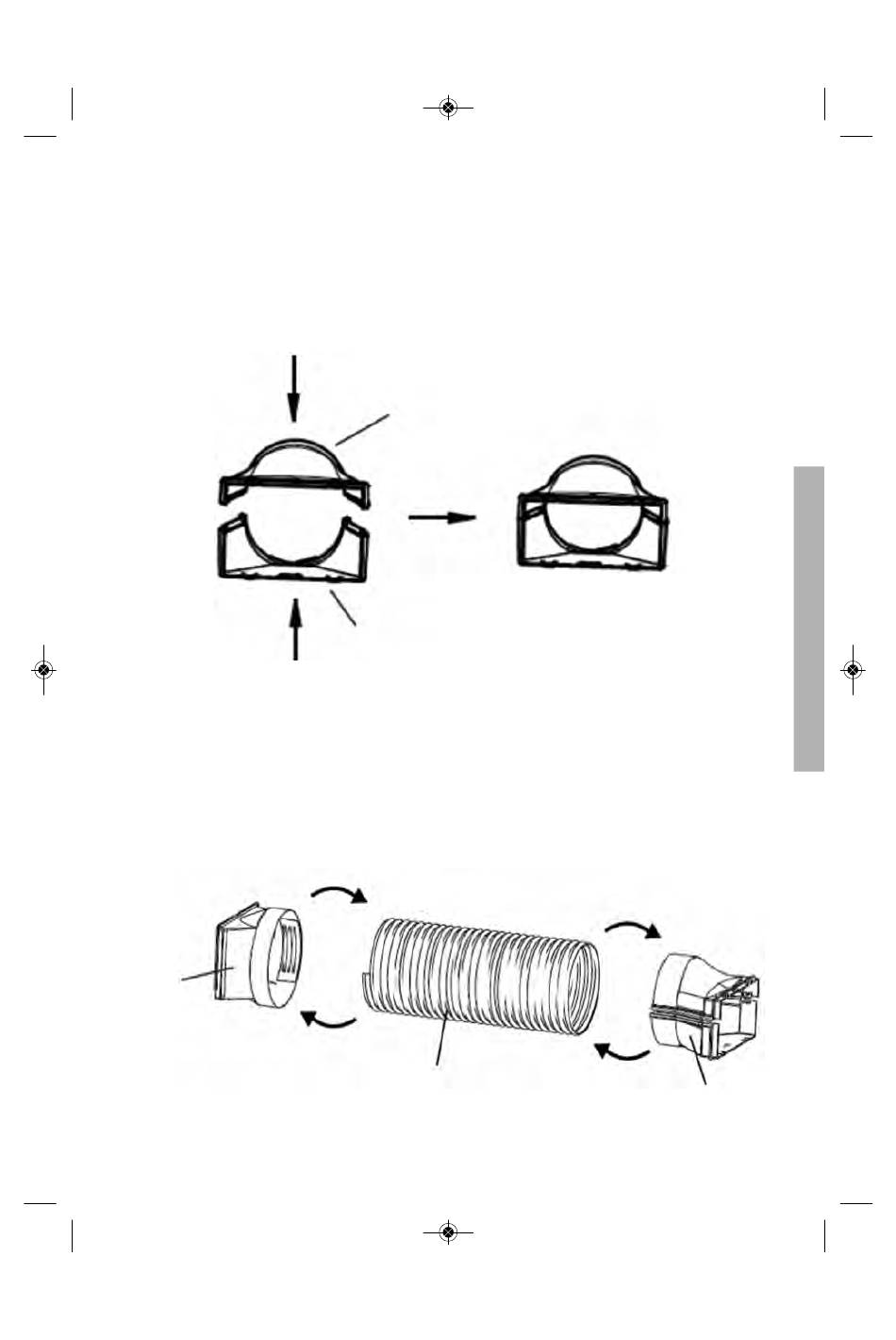

1. Instale o adaptador da janela - direcione o adaptador da janela
(parte superior) no adaptador da janela (parte inferior), fixe-os jun-
tos, pressione o fecho forçosamente na ranhura.
2. Gire o adaptador de juntas e janelas no sentido horário para as
duas extremidades do tubo de descarga de calor.
Junta
Adaptador de janela (superior)
Adaptador de janela (parte inferior)
Sentido horário
Tubo de descarga
de calor
- 91 -
Sentido horário
Adaptador de janela
