Medir con los cursores

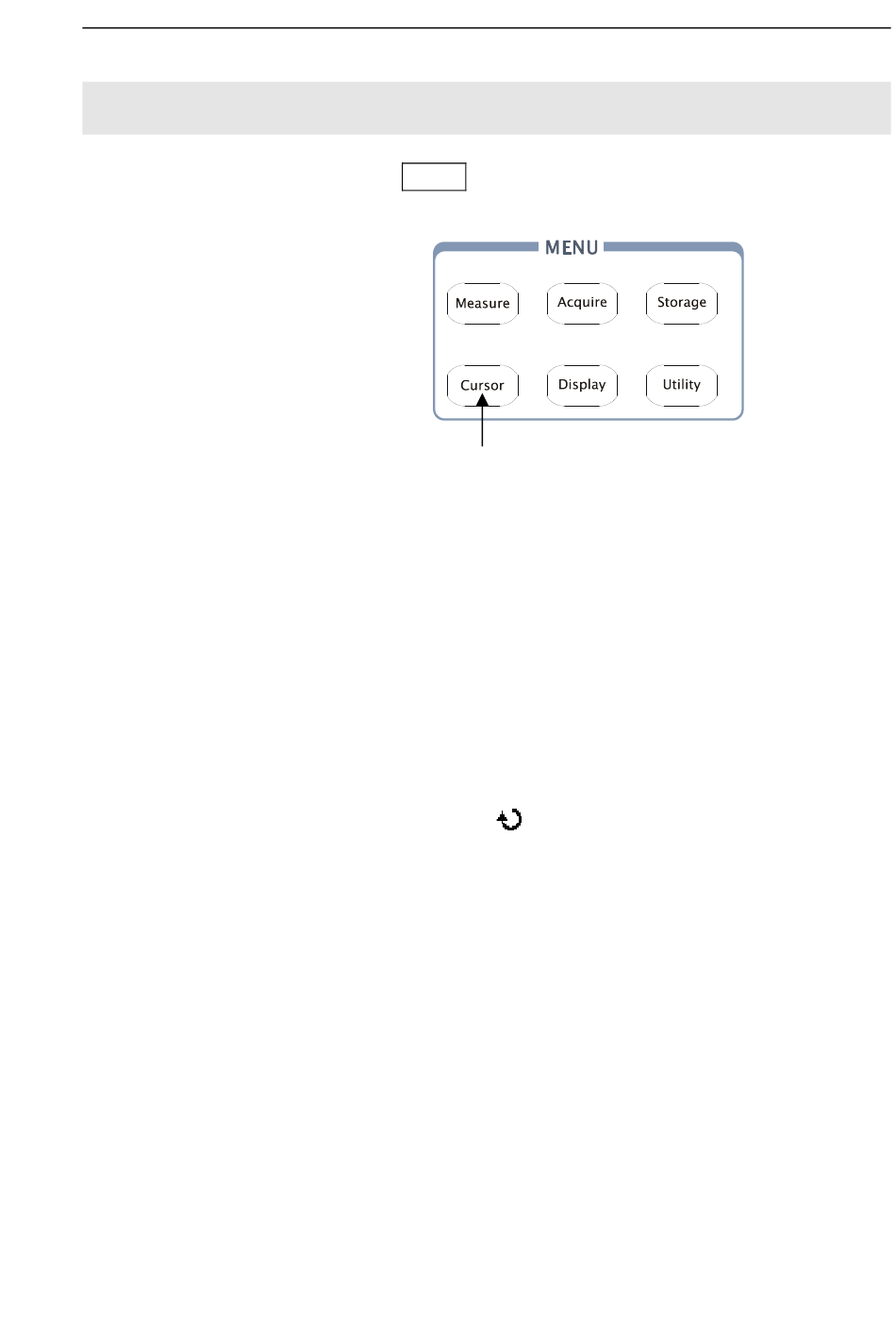

La Figura 2-119 muestra la tecla Cursor de panel frontal para este menú.
Las medidas con cursores disponen de tres modos: Manual, Track y Auto Measure.
1. Manual: En este modo, la pantalla muestra dos cursores paralelos. Puede mover
los cursores para realizar medidas de voltaje o tiempo personalizadas en la señal.
Los valores se muestran en la cajas debajo del menú. Antes de utilizar los
cursores, asegúrese de haber seleccionado el canal adecuado como origen de la
señal.
2. Track: En este modo, la pantalla muestra dos cruces. Las cruces ajustan su
posición en la señal automáticamente. Puede ajustar la posición horizontal en la
señal girando el mando multi función（
de las coordenadas en las cajas debajo del menú.
3. Medida automática: Este modo funciona junto con las Medidas Automáticas.
El instrumento mostrará los cursores mientras se hacen las medidas
automáticamente. Estos cursores mostrarán visualmente el significado de estas
medidas.
NOTA: El modo de cursores en medida automática sólo funcionará cuando se
realicen mediciones automáticas.
Manual de Usuario Serie DS1000 – Traducido por AD Instruments SL
Figura 2-119
©Copyright Rigol Technologies, Inc.
Medidas con cursores
.） El osciloscopio muestra los valores
RIGOL
119
