Uso de las sondas digitales (Osciloscopio con
Analizador lógico)
1. Apague el equipo bajo prueba para evitar corto circuitos. Puesto que no hay
tensión en las puntas en este paso, puede dejar el osciloscopio encendido.

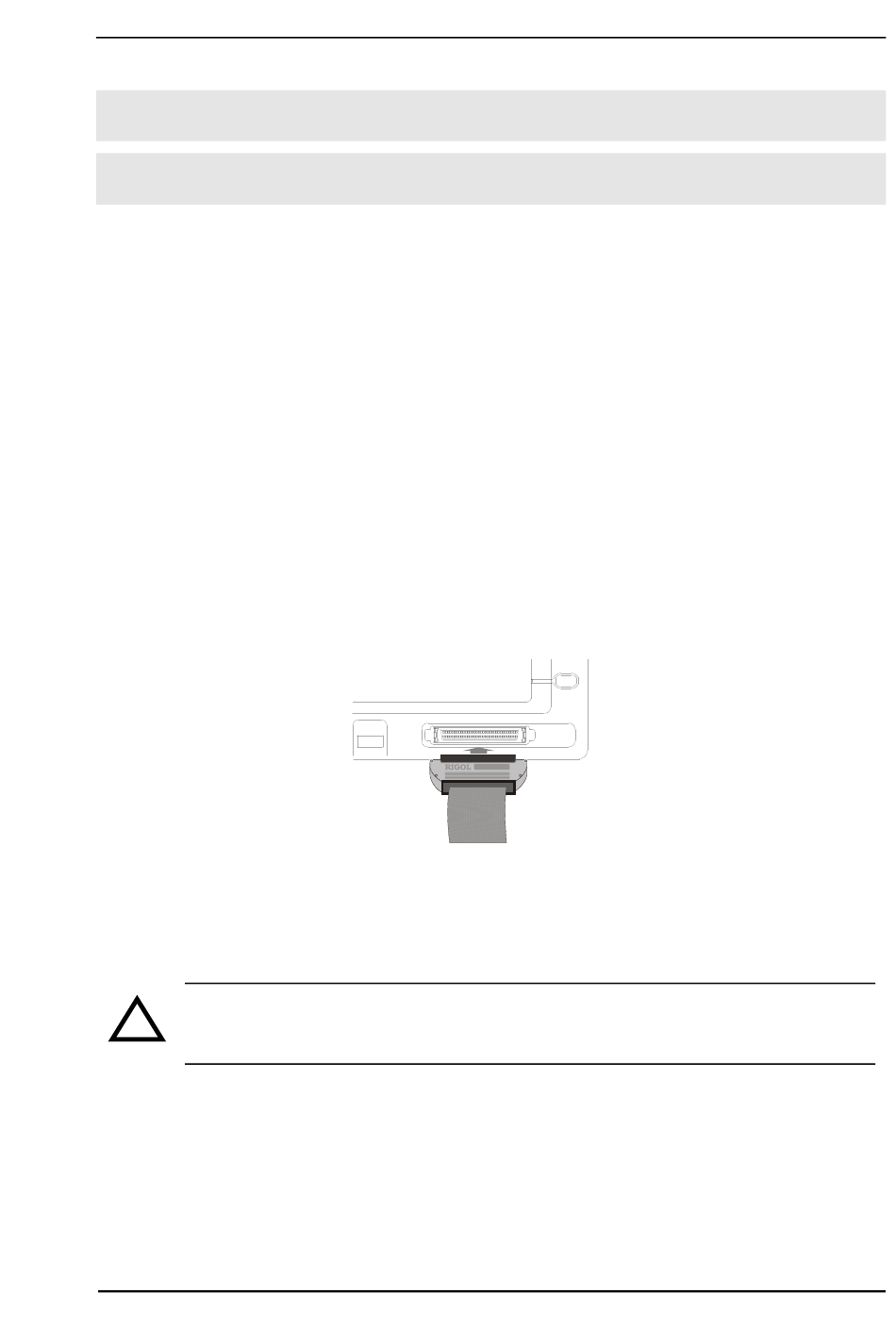

2. Conecte un extremo del cable plano FC1868 a la entrada del Analizador Lógico,
conecte el otro extremo a la cabeza lógica LH1116. Existe una identificación en
cada extremo del cable plano, de forma que sólo puede conectarse de una forma.
No es necesario apagar el osciloscopio para conectar el cable plano.
PRECAUCIÓN ： Use sólo FC1868, LH1116, TC1100 y LC1150 fabricados
!
por RIGOL para los osciloscopios con analizador lógico especificados.
Manual de Usuario Serie DS1000 – Traducido por AD Instruments SL
Figure 1-10
© Copyright RIGOL Technologies, Inc.
RIGOL
17
