Fonction thermostat pour le chauffage d'appoint

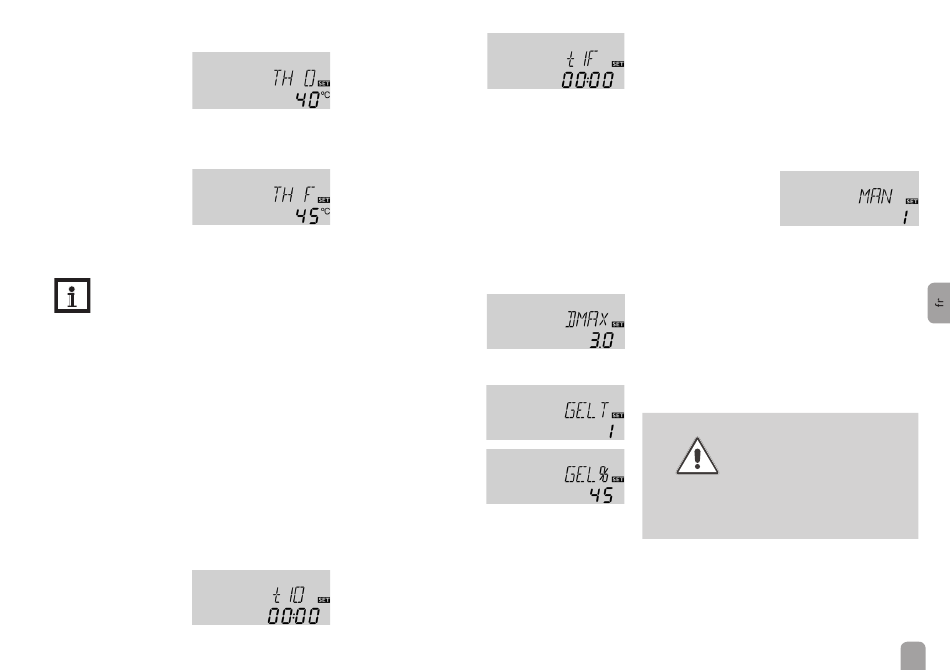

TH O:
Température d'activation
pour le thermostat
gamme de réglage:
0 ... 95 °C
30 ... 200 [°F]
réglage d'usine:
40 °C; 110 [°F]
TH F:
Température de désactiva-
tion pour le thermostat
gamme de réglage:
0 ... 95 °C
30 ... 200 [°F]
réglage d'usine:
45 °C; 120 [°F]
Nota bene:
La température d'activation du thermostat
peut uniquement être inférieure ou égale à la
température de désactivation du thermostat.
La fonction thermostat fonctionne indépendamment
de l'activité solaire et peut s'utiliser pour un chauffage
d'appoint. La sonde de référence de cette fonction est
S3.
Lorsque la température d'activation pour le thermos-
tat TH O est dépassée vers le bas, le relais R2 s'active
afin de mettre en marche le chauffage d'appoint.
Lorsque la température de désactivation pour le ther-
mostat TH F est dépassée, le relais correspondant
se désactive.
Lorsque la température d'activation du thermostat
est réglée sur la même valeur que la température de
désactivation du thermostat, la fonction thermostat
est désactivée.
t1 (2, 3) O:
Heure d'activation du
thermostat
gamme de réglage:
00:00 ... 23:45
réglage d'usine: 00:00
t1 (2, 3) F:
Heure de désactivation du thermostat
gamme de réglage:
00:00 ... 23:45
réglage d'usine: 00:00
La fonction thermostat inclut 3 plages horaires t1...t3.
Les heures d'activation et de désactivation peuvent
être réglées en intervalles de 15 minutes.
Si vous souhaitez activer cette fonction entre 6:00 et
9:00, par exemple, réglez t1 O sur 6:00 et t1 F sur 9:00.
Lorsque l'heure d'activation est identique à l'heure de
désactivation, la plage horaire est inactive.
Si vous souhaitez désactiver la commande temporelle
de la fonction thermostat (réglage d'usine), réglez tou-
tes les plages horaires sur 00:00.
Bilan calorimétrique
DMAX:
Débit en l/min
gamme de réglage:
0,5 ... 100
intervalles de réglage: 0,1
réglage d'usine: 3,0
GELT:
Type d'antigel
gamme de réglage: 0 ... 3
réglage d'usine: 1
GEL%:
Concentration d'antigel
en %/vol
GEL% est masqué en cas
de réglage GELT 0 ou 3)
gamme de réglage: 20 ... 70
réglage d'usine: 45
Le bilan calorimétrique s'effectue entre S1 et S2.
Î Saisissez le débit affiché sur le débitmètre (en
l/min) dans le canal DMAX.
Î Réglez le type d'antigel dans le canal GELT.
Î En cas d'utilisation du glycol propylénique ou
du glycol éthylénique, réglez la concentration
d'antigel du caloporteur dans le canal GEL%.
Type d'antigel:
0 : eau
1 : glycol propylénique
2 : glycol éthylénique
3 : Tyfocor LS / G-LS
®
Mode manuel
MAN
Mode manuel
gamme de réglage: 0, 1, 2
réglage d'usine: 1
Dans ce canal, un ou deux relais peut/peuvent être
attribué(s) au commutateur. Le(s) relais peut/peuvent
être activé(s) (I), désactivé(s) (0) ou mis en mode au-
tomatique (Auto) manuellement à l'aide du commu-
tateur (voir p. 44).
Attribution du/des relais:
• 0 = Relais 1 et relais 2
• 1 = Relais 1
• 2 = Relais 2
AVERTISSEMENT ! Danger de surchauffe !
En cas d'attribution 0 ou 2,
la condition de désactivation
de la résistance électrique
connectée ne sera plus prise
en considération !
Î Désactivez le relais
manuellement !
