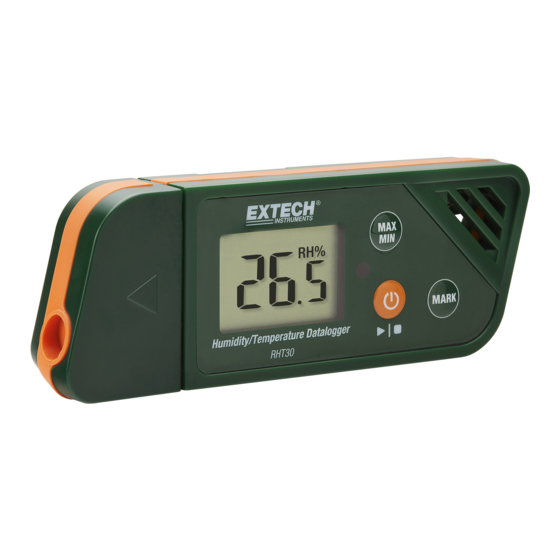

- Página 1 MANUAL DEL USUARIO Registradores de datos USB de Función Múltiple RHT30 ‐ Registrador de datos de Humedad/Temperatura TH30 ‐ Registrador de datos de temperatura doble Traducciones del Manual del Usuario disponibles en www.extech.com ...
-
Página 2: Introducción
Introducción Agradecemos su elección del registrador de datos USB multi‐función de uso fácil y portátil de Extech. El RHT30 ofrece registro de temperatura y humedad y el TH30 ofrece registro de temperatura interior (aire) y exterior (sensor). El usuario puede configurar y personalizar estos registradores de datos USB conectándolos al puerto USB de una PC, y luego seguir las instrucciones en pantalla y elegir opciones en la ‘Herramienta de Configuración PDF del Registrador’ suministrada. Estos dispositivos se embarcan probados y calibrados y con uso apropiado le proveerán muchos años de servicio confiable. Por favor visite nuestro sitio web (www.extech.com) para comprobar la última versión de este Manual del usuario, actualizaciones de producto y soporte al cliente. Características Registrador de datos "enchufe y use" con conector USB. No requiere controlador USB Configuración del registrador a través de la herramienta de software suministrada Funciones avanzadas del registrador de datos incluyen inicio retrasado, alarma alta/baja, marcadores y protección por contraseña Automáticamente genera reportes en PDF y Microsoft® Excel ® . Sensor termistor de temperatura de alta precisión en ambos modelos con sensor de humedad capacitivo en el RHT30 Diseño compacto y ligero LCD grande para fácil visión LED bicolor (rojo y verde) indicador de estado de avance del registrador de datos, estado de conexión, y alarma alta/baja Gran capacidad de memoria: 48,000 lecturas RHT30_TH30‐es‐ES_V1.0 (11/16) ... -
Página 3: Descripciones
Descripciones Descripción del Registrador de datos 1. Sensor de temperatura externa (sólo TH30) 2. Conexión del sensor de temperatura externa al registrador de datos (sólo TH30) 3. Cubierta protectora y soporte giratorio (quitar para exponer el conector USB). Gire la cubierta para el mejor ángulo de visión del escritorio. 4. Pantalla LCD. Consulte la descripción de la pantalla más delante en esta sección. 5. LED indicador de estado (rojo/verde). Consulte la descripción del LED indicador de estado más delante en esta sección. 6. Botón MAX‐MIN. Consulte la descripción de los botones más delante en esta sección. 7. Sensores (termistor para temperatura del aire interno y sensor capacitivo para HR) 8. Botón de encendido e Inicio/Paro del registrador. Consulte la descripción de los botones más delante en esta sección. 9. Botón Marcador/Vida de la batería. Consulte la descripción de los botones más delante en esta sección. 10. Conector USB 11. Compartimiento de la batería (2 x CR2032) atrás 12. Montaje en pared (atrás). Un tornillo de fijación suministrado. RHT30_TH30‐es‐ES_V1.0 (11/16) ... -
Página 4: Descripción De Los Botones
Descripción de los botones Botón de encendido. Presione corto para encender y apagar. Note que el registrador de datos no se puede apagar mientras esté en funcionamiento el registrador de datos. Botón Arranque/Paro (mismo botón físico que el botón de encendido arriba). Presione y sostenga durante 5 segundos para iniciar o parar el registrador de datos. Note que el registrador de datos no arrancará hasta que se le haya configurado con el programa ‘Herramienta de Configuración PDF del Registrador’ como se describe más delante en este Manual del usuario. Botón de lectura Máxima‐Mínima. En cualquier momento, presione corto para recorrer la lectura más alta (MX) y más baja (MIN) registradas en esta sesión del registrador. Botón Marcador. Para insertar manualmente un marcador con etiqueta de tiempo en el reporte presione y sostenga el botón hasta que la medida indicada destelle 3 veces. Puede guardar hasta ocho (8) marcadores. Nota sobre el estado de la batería: Presione corto el botón MARK para mostrar los días remanentes de carga de la batería. Descripción de Pantalla (LCD) F°/°C Unidad de medida de temperatura programada por el usuario Se muestra al presentar la lectura de humedad relativa (RHT30) Representa la temperatura (aire) del sensor interno (TH30) Representa la temperatura del sensor externo. Si no hay un sensor conectado, la pantalla indicará guiones para la lectura de temperatura T2 (TH30) RHT30_TH30‐es‐ES_V1.0 (11/16) ... -
Página 5: Descripción Del Led Indicador De Estado
Alarma alta disparada Alarma baja disparada REC destella una vez por segundo durante la sesión de registro. Cuando el registrador es programado con a ‘Demora de inicio’, se mostrará REC, pero no destella hasta después de transcurrido el tiempo de demora y ha comenzado el registro. E l icono de la batería destella una vez por segundo cuando el nivel de la batería es críticamente bajo Se muestra cuando selecciona la lectura máxima registrada con el botón MAX‐MIN Se muestra cuando selecciona la lectura mínima (MN) registrada con el botón MAX‐MIN Descripción del LED Indicador de estado El LED bicolor (rojo/verde) indicador de estado se ubica a la derecha del LCD. Rojo (Alarma): Destella rojo cada 10 segundos en condición de alarma Verde (Registrador): Destella verde cada 10 segundos durante la sesión del registrador Verde (Conexión a PC): Brilla verde estable al establecer la conexión a la PC RHT30_TH30‐es‐ES_V1.0 (11/16) ... -
Página 6: Herramienta De Configuración Pdf Del Registrador
Herramienta de Configuración PDF del Registrador Conecte el registrador de datos al puerto USB de la PC. La PC le indicará ver los archivos. Abra la ‘Herramienta de Configuración PDF del Registrador’ de la lista de archivos disponibles. Consulte la Sección de Funcionamiento para detalles adicionales sobre esta herramienta: 2 3 4 5 15 6 14 7 13 8 9 10 1. CONVERTIR A EXCEL: Crear un reporte en hoja de cálculo sobre los datos registrados 2. CONVERTIR A PDF: Crear un reporte en PDF y una gráfica de tendencia sobre los datos registrados 3. CONFIGURACIÓN: De clic para configurar el registrador 4. SELECCIÓN DE LENGUAJE 5. FRECUENCIA DE MUESTREO: Intervalo de registro del registrador de datos 6. DEMORA DE INICIO: Retraso desde el momento en que presiona INICIO y el inicio del registrador 7. UNIDAD DE TEMP.: Selección de la unidad de temperatura (°C/°F) 8. CONTRASEÑA: Seleccione una contraseña de 16 caracteres para protección contra alteración ... - Página 7 12. CANCELAR: Cancelar la configuración 13. LÍMITE DE ALARMA: Seleccione los límites de alarma para HR% y temperatura baja/alta. Note que, para el TH30, el %HR es reemplazado por el límite de alarma para la sonda termométrica externa 14. RETARDO DE ALARMA: El registrador de datos ignorará las alarmas para el periodo de tiempo programado 15. TIPO DE ALARMA: Seleccionar Modo de alarma RHT30_TH30‐es‐ES_V1.0 (11/16) ...
-
Página 8: Operación
Operación NOTAS: 1. Se requiere software de Adobe Reader®. 2. Asegure que el registrador está a temperatura ambiente antes de conectarlo a la PC. 3. El archivo ejecutable para programación es “Herramienta de Configuración PDF del Registrador”. 4. No puede iniciar una sesión del registrador hasta que el registrador sea configurado correctamente. Configuración del TH30 y RHT30 para una sesión de Registro de datos El registrador se puede programar y reprogramar en cualquier momento antes de iniciar el registro. Al iniciar una nueva sesión de registro se borra la sesión anterior. 1. Conecte el registrador de datos a una PC a través del puerto USB. El registrador se encenderá automáticamente. Tenga en cuenta que si presiona corto el botón de encendido también enciende el registrador. 2. El LED brilla verde mientras se establece la conexión con la computadora. 3. En la PC aparece la instrucción de AutoPlay al establecer la comunicación. 4. Haga clic en ‘Abrir carpeta para ver archivos’ y ver los archivos disponibles. Abra el programa "PDF Logger Configuration Tool.exe". 5. El idioma predeterminado es el inglés; seleccione alemán, francés, italiano, español, portugués según lo deseado. El formato del informe PDF generado coincidirá con el idioma seleccionado. 6. Para consultar el manual de instrucciones, haga clic en "Manual" y abrir el archivo pdf Manual del usuario. 7. En seguida se definen los parámetros necesarios para configurar el registrador de datos. Consulte la imagen de pantalla previa como referencia para la ‘Herramienta de Configuración PDF del Registrador’: Frecuencia de muestreo de registro ... - Página 9 El tiempo de retardo de alarma ajustado para Modo de alarma de evento único siempre es cero. El rango de tiempo de retardo ajustable para Alarma Acumulativa es de 5 ~ 120 minutos. Modos de alarma Modo de alarma de evento único: El LED inmediatamente comienza a destellar rojo cada 10 segundos cuando el valor medido excede el umbral de alarma. Modo de alarma acumulativa: El LED comienza a destellar rojo solo después de que el valor promedio excede el umbral de alarma y después de cualquier tiempo de Retardo de alarma programado. Ver el parámetro Retardo de alarma arriba. Desactivar alarma (predeterminado): Función de alarma desactivada. Nota sobre Alarma: El LED continúa destellando rojo cada 10 segundos (una vez que es disparado por una alarma) aun cuando la medición más tarde vuelva al rango normal. Para parar la alarma LED, conecte el registrador al puerto USB de la PC para generar un reporte, o apague el registrador (presione corto el botón de encendido mientras no esté conectado a la PC). Límites de alarma Seleccione los rangos del umbral de alarma para aire y sensor termométrico externo (TH30) o temperatura del aire y %HR (RHT30). Por ejemplo, si el rango de temperatura del sensor externo se fija en 2.0~8.0°C, cuando la medición cae bajo 2°C o excede 8°C el LED destellará rojo cada 10 segundos. Nota: Si una alarma ocurre entre dos puntos de registro, los datos registrados no mostrarán la alarma, pero el LED puede aún destellar rojo cada 10 segundos, especialmente en Modo de alarma de evento único. Si se desea, use el Modo de Alarma Acumulativa para minimizar este efecto. Contraseña Puede usar una contraseña de 16 caracteres alfanuméricos (máximo) para prevenir la programación no autorizada. Nombre de la Empresa del Usuario Ingrese el nombre de la compañía que será incluido en el reporte del registro (máximo 20 caracteres). RHT30_TH30‐es‐ES_V1.0 (11/16) ...
-
Página 10: Iniciar Registro De Datos
Nota sobre zonas horarias El registrador automáticamente sincroniza la zona horaria de la PC conectada al seleccionar ‘GUARDAR’. Nota: Los cambios de zona horaria que se producen durante el registro no se toman en cuenta. Una vez completada toda la programación, presione "Guardar" para confirmar los ajustes. Cierre la ventana de Configuración, desconecte el registrador del puerto USB de la PC, comience una sesión de registro como se explica en la siguiente sección. Iniciar registro de datos 1. Configure el registrador como se describió previamente y luego presione el botón Arranque/Paro durante 5 segundos para iniciar el registro. 2. Las mediciones son actualizadas en pantalla cada 10 segundos. Para el RHT30 las indicaciones de Temperatura y HR% se alternan cada 5 segundos. 3. Si el registrador es programado con una Demora de inicio: Después de presionar 5 segundos el botón Arranque/Paro para iniciar el registro, REC aparece en la LCD, pero no destellará hasta que haya transcurrida la demora de inicio y comenzado el registro. 4. Cuando el registrador de datos está trabajo correctamente, el LED destella verde cada 10 segundos (si no hay alarma). Monitoreo de alarmas durante el registro El LED destella ROJO cada 10 segundos cuando hay una alarma. Además, la pantalla indica ‘L’ para alarma baja y ‘H’ para alarma alta. Para detener que el LED destelle rojo, conecte el registrador a la PC o apague (presione corto el botón de encendido). Colocar 'Marcadores’ mientras registra Para colocar un marcador a mano durante el registro, presione y sostenga el botón MARK hasta que la lectura medida destella 3 veces. Puede guardar hasta ocho (8) marcadores; estos marcadores aparecerán en el reporte del registro. Lecturas MÁX / MIN Presione corto el botón MAX‐MIN para recorrer la lectura más alta (MX) y más baja (MN) guardadas en la memoria del medidor. Comprobación del estado de la batería En cualquier momento, presione corto el botón MARK para ver el número de días ... -
Página 11: Descarga De Datos Registrados (Reportes Pdf Y Hojas De Cálculo)
Descarga de datos registrados (Reportes PDF y Hojas de cálculo) 1. Presione y sostenga el botón Arranque/Paro durante 5 segundos para parar el registrador de datos. 2. Enchufe el registrador en el puerto mini USB de la PC (esto además para el registrador de datos). 3. Abra la ‘Herramienta de Configuración PDF del Registrador’ de la lista de archivos disponibles. 4. Seleccione ‘Convertir A PDF:’ o ‘Convertir A Excel’ para generar un reporte. 5. Seleccione en la PC la ubicación donde se guardará el archivo del reporte. 6. El reporte PDF incluye los datos registrados, marcadores y gráfica de tendencia. El reporte de hojas de cálculo contiene los mismos datos que el reporte PDF menos la gráfica de tendencia. RHT30_TH30‐es‐ES_V1.0 (11/16) ... -
Página 12: Especificaciones
Especificaciones Pantalla (LCD) LCD de 5 dígitos con indicadores multifunción Indicador de estado (LED) LED bicolor multi‐propósito (rojo)/verde) para registro activo, alarmas, y estado de conexión a la PC. Sensores termométricos Termistores NTC (TH30/RTH30 sensores de temperatura interior y TH30 sensor termométrico externo) Longitud sensor de Temp. exterior 2.1m (84”) (T_H30) Escala de temperatura ‐30 ~ 70°C (‐22 ~ 158°F) sondas internas y externas Resolución de temperatura 0.1°C /°F Precisión de temperatura ±0.5°C (0.9°F) para sensor interno y externo (TH30) Sensor de humedad Capacitivo (Humedad relativa) sólo RHT30 Rango de Humedad 0.1 ~ 99.9% HR Resolución de Humedad 0.1%HR Precisión de Humedad ±3% 25°C (10 ~ 90%HR), ±5% todas las demás escalas Tipo de registrador Re‐usable Capacidad registrador de datos: TH30: 24000 temperatura del aire/24000 lecturas sensor temp. externa RTH30 24000 lecturas de temperatura/24000 de humedad (%HR) Intervalos de muestreo 30 segundos y 5, 10, 30, 60, 90, 120 minutos Tiempo de demora de inicio 0, 5, 30, 45, 60, 90, 120 minutos y 24 horas Escalas de alarma Temp: ‐30~70°C (‐22~158°F); Humedad: 1 a 99%HR Retardo de alarma (inhibida) ... -
Página 13: Mantenimiento
Mantenimiento Reemplazo de la batería El compartimiento de la batería está ubicado detrás del registrador de datos, como se indica en la sección Descripciones. Cuando el símbolo de batería destella en la pantalla, reemplace las baterías puntualmente. 1. Use una moneda grande, gire la tapa del compartimiento de la batería en sentido horario aprox. un cuarto de vuelta para abrir 2. Reemplace las dos (2) baterías CR2032 con el lado positivo (+) hacia arriba 3. Reemplace la tapa del compartimiento de la batería y gire contra reloj para asegurar 4. Deseche las baterías en conformidad con las regulaciones del país, estado, y localidad Nunca deseche las baterías usadas o pilas recargables en la basura doméstica. Como consumidores, los usuarios tienen la obligación legal de llevar las pilas usadas a los sitios adecuados de recolección, la tienda donde se compraron las pilas, o dondequiera que se venden baterías. Desecho: No se deshaga de este instrumento en la basura doméstica. El usuario está obligado a llevar los dispositivos al final de la vida a un punto de recolección designado para el desecho de equipos eléctricos y electrónicos. Comprobar estado de la batería Para comprobar los días de vida remanente aproximada de la bacteria presione corto el botón MARK. La pantalla indicará el número de días y la 'd' para días (xxd). Limpieza Limpie el registrador de datos con a paño húmedo, no use solventes o abrasivos ya que pueden dañar el acabado del registrador y los lentes de la pantalla. RHT30_TH30‐es‐ES_V1.0 (11/16) ... -
Página 14: Códigos De Error En Pantalla
Códigos de Error en pantalla ERROR CAUSA SOLUCIÓN Sensor externo desconectado (sólo Comprobar la conexión entre el Guiones TH30) sensor externo y el registrador ‐ ‐ ‐ ‐ ‐ . ‐ E02 Valor medido menor a escala Operar en la escala especificada especificada E03 Valor medido mayor a escala Operar en la escala especificada especificada E04 Error de temperatura (sólo RHT30) Contacte a Extech para servicio Fallo en la detección de humedad (sólo E11 Contacte a Extech para servicio RHT30) E31 Fallo de Microprocesador Contacte a Extech para servicio E33 Error de medición de humedad Contacte a Extech para servicio Copyright © 2016 FLIR Systems, Inc. Reservados todos los derechos, incluyendo el derecho de reproducción total o parcial en cualquier medio www.extech.com RHT30_TH30‐es‐ES_V1.0 (11/16) ...
