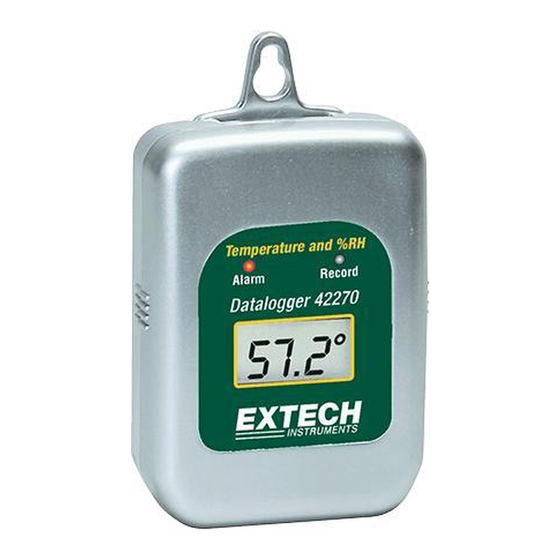

Instruments. Esta Guía del usuario sirve dos propósitos, consulte la siguiente lista: 1. Esta Guía del usuario cubre completamente los siguientes productos con respecto a la operación de Hardware y ejecución del Software: Modelo 42275: Módulo registrador con estación de conexión y Software Windows SW276 para temperatura y humedad...
Descripción del menú de configuración Instalar controlador USB Salir: Cerrar el menú de configuración Número de versión del software Instalación de software Abrir el manual en inglés Abrir el manual en español Viste el portal web de Extech Explorar el CD-ROM 42275-EU-SP V7.2 7/09...
Página 4
Use el control de compensación (Offset) en el campo DISPLAY CONTROL (abajo a la derecha) para optimizar el área de visualización de datos. Presione la tecla flecha arriba o abajo para subir o bajar el número de registro en la gráfica (con fecha correspondiente). 42275-EU-SP V7.2 7/09...
Página 5
Después de descargar o recuperar un registro, los números en las perillas "Offset" y "Range" cambiarán a: Offset: 0000/5000/10000/15000 Escala: 50/250/500/1K/2K/4K/8K/12K/16K Guardar archivo Para guardar un archivo de datos transferido De clic en GUARDAR ARCHIVO (save file), seleccione una carpeta y de nombre al archivo de datos. 42275-EU-SP V7.2 7/09...
La fecha y hora del primer punto aparece en la esquina izquierda. La fecha y hora del último punto aparecen en la esquina derecha. PANTALLA PRINCIPAL CON DATOS DE MUESTRA 42275-EU-SP V7.2 7/09...
Configuración de Com Port Seleccione "Com. Set". Seleccione el puerto COM, la tasa de Baudios (9600), bits de datos (8), paridad (ninguna) y bits de paro (1). Seleccione OK para aceptar la configuración, presione Cancelar para abortar y salir. 42275-EU-SP V7.2 7/09...
El LED empezará a destellar. La tasa de destellos depende de la tasa de muestreo programada. Inicio inmediato El registrador de datos inicia el registro al presionar el botón “OK”. 42275-EU-SP V7.2 7/09...
Una vez cada intervalo de registro. Por ejemplo, si la tasa de muestreo se fija en 3 segundos, el LED ALM destellará cada 3 segundos. Configuración de unidades La temperatura puede indicarse en "C" o "F" 42275-EU-SP V7.2 7/09...
Seleccione el modo de suspensión temporal en software moviendo el conmutador deslizante a la derecha para SLEEP (suspensión temporal) luego haga clic en OK. Si selecciona NON-SLEEP, el registrador indicará continuamente la temperatura y humedad relativa actual. (La opción predeterminada es sin suspensión) 42275-EU-SP V7.2 7/09...
Teclee la fila y columna de la celda que desea ubicar. Buscar Haga clic derecho en cualquier celda para desplegar el menú “Buscar en celdas de la tabla”. Teclee los datos a buscar y seleccione las condiciones del filtro. 42275-EU-SP V7.2 7/09...
2. Observe la parte superior del Diagrama I-1, verá que hay 1021 lecturas registradas a 44°C. Además hay 213 lecturas entre los dos cursores a 62.7°C 3. Si coloca todas las lecturas registradas en las 100 divisiones, el histograma para todo el rango reflejará el cambio. 42275-EU-SP V7.2 7/09...
Página 13
Máxima: La lectura más alta en todo el rango o el rango del cursor. Mínima: La lectura más baja. Media: La lectura promedio. Estándar. Dev.: Cálculo de la desviación entre cada lectura y el valor medio (Ver Diagrama I-1 ). Imprimir gráfica Presione el icono IMPRIMIR para imprimir el gráfico. 42275-EU-SP V7.2 7/09...
Nota: Para abrir un archivo y remplazar el archivo actual ilustrado en la gráfica: a. Seleccione el archivo para reemplazo b. En la selección de color escoja transparente (el gráfico desaparece) c. Seleccione el fichero para recuperar 42275-EU-SP V7.2 7/09...
(Consulte el Diagrama Tabla de temperatura La tabla de temperatura ilustra los datos después de que se han descargado completamente todas las lecturas. Estado del cursor El estado del cursor indica la posición exacta del Cursor 1 y 2. 42275-EU-SP V7.2 7/09...
Haga clic en “CONFIGURACIÓN PREVIA" para remplazar los datos del último registrador con uno nuevo. b) Cerrar y abrir el programa. Nota: Hacer clic en "Recuperar archivo" no descargará de un nuevo registrador de datos; Siga las instrucciones previas. 42275-EU-SP V7.2 7/09...
Vea los siguientes ejemplos. Ejemplo 1: Ajuste la compensación (Offset) con clic y arrastre del indicador rojo a la escala"0000", (Diagrama R-1). La pantalla muestra 0001 como punto de inicio para los 8,000 registros. 42275-EU-SP V7.2 7/09...
Página 18
Fije la compensación en "4000" (Consulte el Diagrama S y S1). La pantalla muestra 4000 como punto de inicio para los 8,000 registros. Control del indicador (para registros del eje X) Rango - Permite al usuario configurar el rango de datos. 42275-EU-SP V7.2 7/09...
Página 19
Fije el rango con un clic y arrastre del indicador rojo (Diagrama T) a "1K" (el diagrama T-1 muestra los registros de datos del 0001 al 1000). Ejemplo 2: Fije el rango en "4K" como en el Diagrama U. Diagrama U-1 muestra los registros de datos desde 0001 al 4001. 42275-EU-SP V7.2 7/09...
